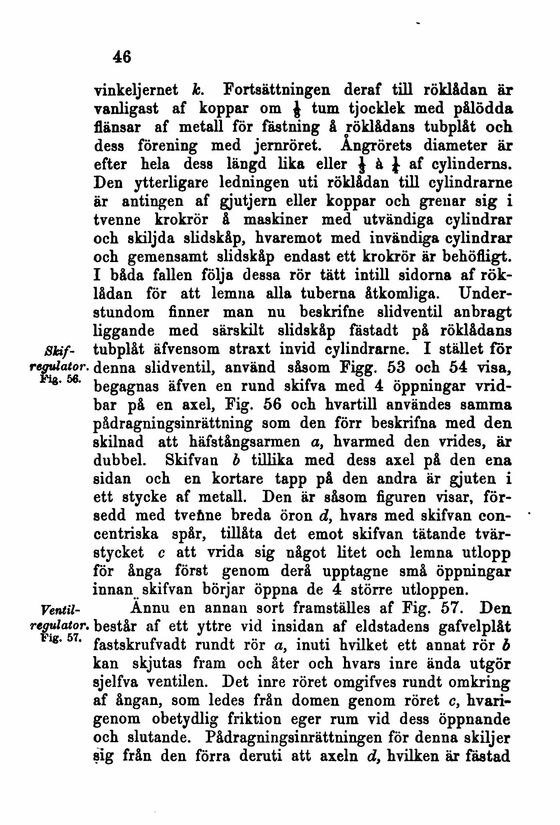

vinkeljernet jfc. Fortsättningen deraf till röklådan är
vanligast af koppar om | tum tjocklek med pålödda
flänsar af metall för fästning å röklådans tubplåt och
dess förening med jernröret. Ångrörets diameter är
efter hela dess längd lika eller J å J- af cylinderns.
Den ytterligare ledningen uti röklådan till cylindrarne
är antingen af gjutjern eller koppar och grenar sig i
tvenne krokrör å maskiner med utvändiga cylindrar
och skilj da slidskåp, hvaremot med invändiga cylindrar
och gemensamt slidskåp endast ett krokrör är behöfligt.
I båda fallen följa dessa rör tätt intill sidorna af
röklådan för att lemna alla tuberna åtkomliga.
Understundom finner man nu beskrifne slidventil anbragt
liggande med särskilt slidskåp fästadt på röklådans
Släf- tubplåt äfvensom straxt invid cylindrarne. I stället för
regulator, denna slidventil, använd såsom Figg. 53 och 54 visa,
Fig* ^ begagnas äfven en rund skifva med 4 öppningar
vridbar på en axel, Fig. 56 och hvartill användes samma
pådragningsinrättning som den förr beskrifna med den
skilnad att häfstångsarmen a, hvarmed den vrides, är
dubbel. Skifvan b tillika med dess axel på den ena
sidan och en kortare tapp på den andra är gjuten i
ett stycke af metall. Den är såsom figuren visar,
försedd med tvefine breda öron d, hvars med skifvan
con-centriska spår, tillåta det emot skifvan tätande
tvärstycket c att vrida sig något litet och lemna utlopp
för ånga först genom derå upptagne små öppningar
innan skifvan börjar öppna de 4 större utloppen.
Ventil- Ännu en annan sort framställes af Fig. 57. Den
regulator, består af ett yttre vid insidan af eldstadens gafvelplåt
Fig. 57. fastskrufvadt rundt rör a, inuti hvilket ett annat rör b
kan skjutas fram och åter och hvars inre ända utgör
sjelfva ventilen. Det inre röret omgifves rundt omkring
af ångan, som ledes från domen genom röret c,
hvari-genom obetydlig friktion eger rum vid dess öppnande
och slutande. Pådragningsinrättningen för denna skiljer
sig från den förra deruti att axeln d, hvilken är fästad
