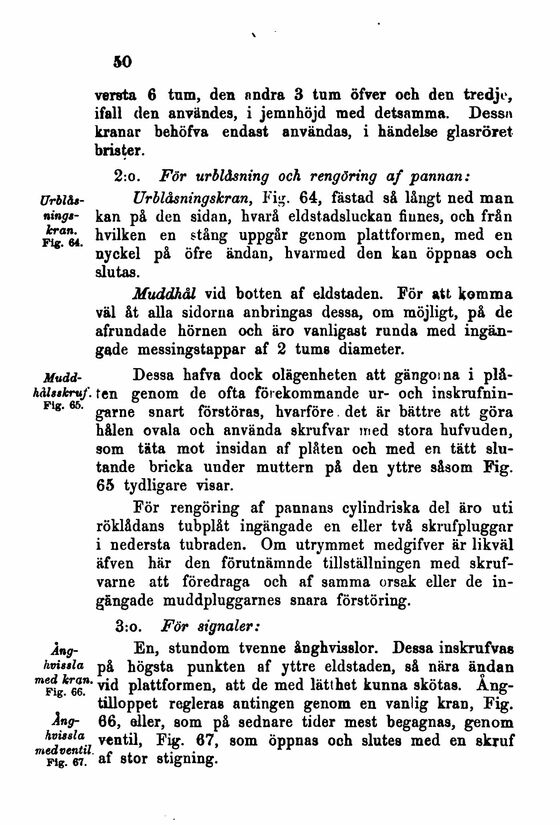

versta 6 tum, den andra 3 tum öfver och den tredje,
ifall den användes, i jemnhöjd med detsamma. Dessa
kranar behöfva endast användas, i händelse glasröret
brister.
2:0. För urbl&sning och rengöring af pannan:
Urbl&s- Ur blås ning skr an, Fig. 64, fästad så långt ned man
nings- kan på den sidan, hvarå eldstadsluckan finnes, och från
hvilken en stång uppgår genom plattformen, med en
nyckel på öfre ändan, hvarmed den kan öppnas och
slutas.
Muddhål vid botten af eldstaden. För att komma
väl åt alla sidorna anbringas dessa, om möjligt, på de
afrundade hörnen och äro vanligast runda med
ingäm-gade messingstappar af 2 tums diameter.
Mudd- Dessa hafva dock olägenheten att gängoina i
plå-hålsskruf. ten genom de ofta förekommande ur- och
inskrufnin-Fig* garne snart förstöras, hvarföre. det är bättre att göra
hålen ovala och använda skrufvar ined stora hufvuden,
som täta mot insidan af plåten och med en tätt
slutande bricka under muttern på den yttre såsom Fig.
65 tydligare visar.
För rengöring af pannans cylindriska del äro uti
röklådans tubplåt ingängade en eller två skrufpluggar
i nedersta tubraden. Om utrymmet medgifver är likväl
äfven här den förutnämnde tillställningen med
skruf-varne att föredraga och af samma orsak eller de
ingängade muddpluggarnes snara förstöring.
3:o. För signaler:
Äng- En, stundom tvenne ånghvisslor. Dessa inskrufvas
hvissla på högsta punkten af yttre eldstaden, så nära ändan
mp1g*€6W ^ plattformen, att de med lätthet kunna skötas.
Ång-tilloppet regleras antingen genom en vanlig kran, Fig.
Äng- 06, dier, som på sednare tider mest begagnas, genom
hvissla ventil Fig. 07, som öppnas och slutes med en skruf
medventil « . ,. .
Fig. 67. af stor stigning.
