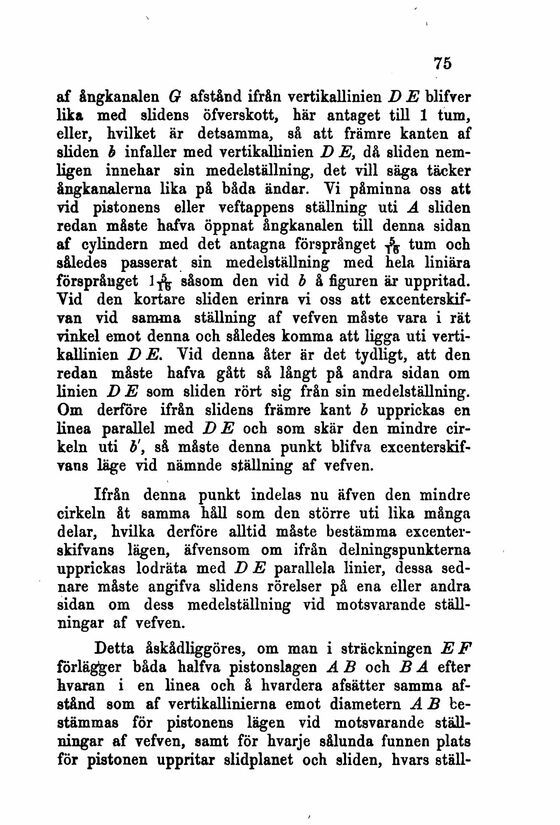

af ångkanalen G afstånd ifrån vertikallinien D E blifver
lika med slidens Öfverskott, här antaget till 1 tum,
eller, hvilket är detsamma, så att främre kanten af
sliden b infaller med vertikallinien D E, då sliden
nem-ligen innehar sin medelställning, det vill säga täcker
ångkanalerna lika på båda ändar. Yi påminna oss att
vid pistonens eller veftappens ställning uti A sliden
redan måste hafva öppnat ångkanalen till denna sidan
af cylindern med det antagna försprånget fa tum och
således passerat sin medelställning med hela liniära
försprånget 1^ såsom den vid b å figuren är uppritad.
Yid den kortare sliden erinra vi oss att
excenterskif-van vid samma ställning af vefven måste vara i rät
vinkel emot denna och således komma att ligga uti
vertikallinien DE. Yid denna åter är det tydligt, att den
redan måste hafva gått så långt på andra sidan om
linien D E som sliden rört sig från sin medelställning.
Om derföre ifrån slidens främre kant b upprickas en
linea parallel med DE och som skär den mindre
cirkeln uti b’, så måste denna punkt blifva
excenterskif-vans läge vid nämnde ställning af vefven.
Ifrån denna punkt indelas nu äfven den mindre
cirkeln åt samma håll som den större uti lika många
delar, hvilka derföre alltid måste bestämma
excenter-skifvans lägen, äfvensom om ifrån delningspunkterna
upprickas lodräta med D E parallela linier, dessa
sed-nare måste angifva slidens rörelser på ena eller andra
sidan om dess medelställning vid motsvarande
ställningar af vefven.
Detta åskådliggöres, om man i sträckningen EF
förlägger båda halfva pistonslagen A B och B A efter
hvaran i en linea och å h var dera afsätter samma
afstånd som af vertikallinierna emot diametern A B
bestämmas för pistonens lägen vid motsvarande
ställningar af vefven, samt för hvarje sålunda funnen plats
för pistonen uppritar slidplanet och sliden, hvars ställ-
