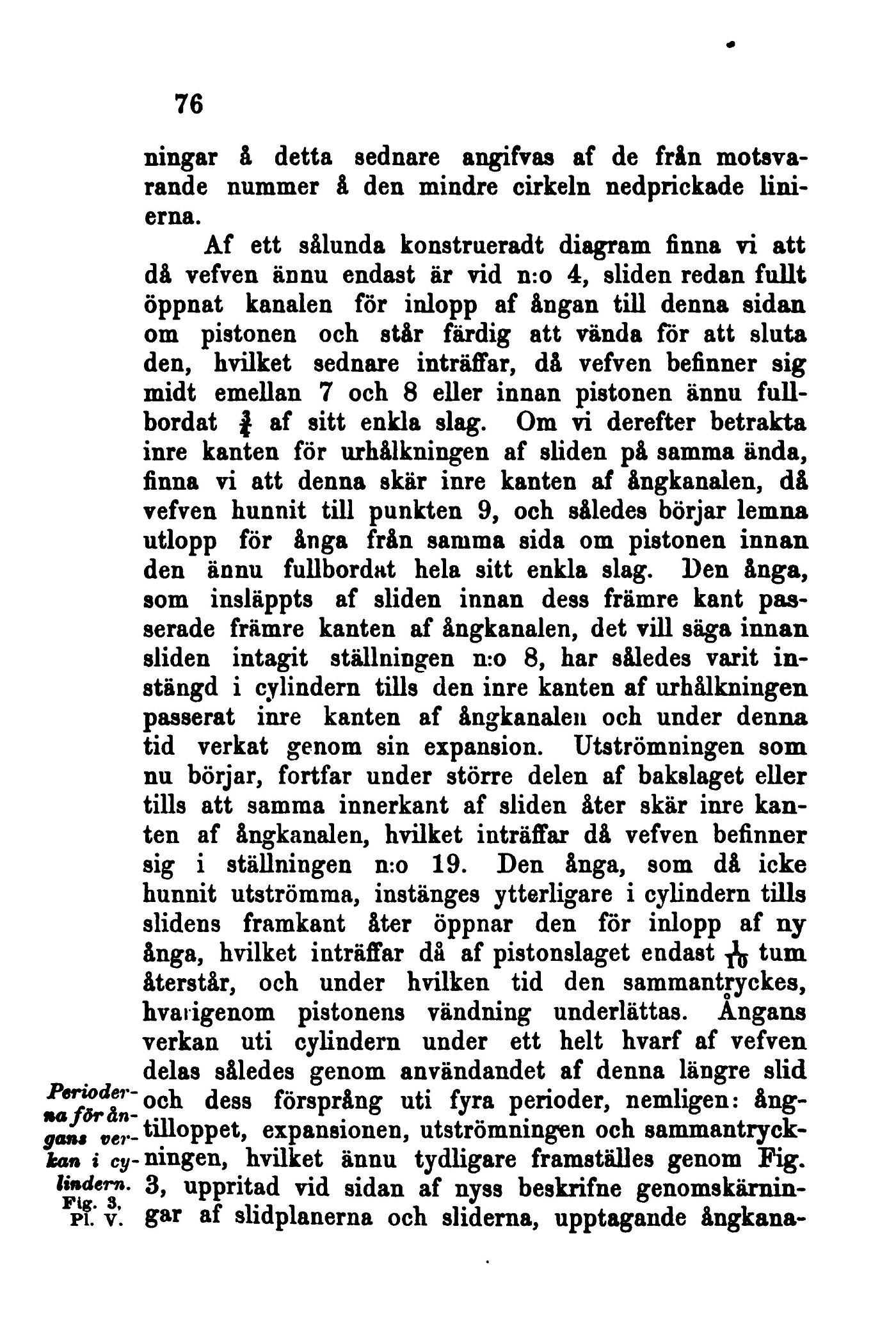

ningar å detta sednare angifvas af de från
motsvarande nummer å den mindre cirkeln nedprickade
lini-erna.
Af ett sålunda konstrueradt diagram finna vi att
då vefven ännu endast är vid n:o 4, sliden redan fullt
öppnat kanalen för inlopp af ångan till denna sidan
om pistonen och står färdig att vända for att sluta
den, hvilket sednare inträffar, då vefven befinner sig
midt emellan 7 och 8 eller innan pistonen ännu
fullbordat } af sitt enkla slag. Om vi derefter betrakta
inre kanten för urhålkningen af sliden på samma ända,
finna vi att denna skär inre kanten af ångkanalen, då
vefven hunnit till punkten 9, och således börjar lemna
utlopp för ånga från samma sida om pistonen innan
den ännu fullbordat hela sitt enkla slag. Den ånga,
som insläppts af sliden innan dess främre kant
passerade främre kanten af ångkanalen, det vill säga innan
sliden intagit ställningen n:o 8, har således varit
instängd i cylindern tills den inre kanten af urhålkningen
passerat inre kanten af ångkanalen och under denna
tid verkat genom sin expansion. Utströmningen som
nu börjar, fortfar under större delen af bakslaget eller
tills att samma innerkant af sliden åter skär inre
kanten af ångkanalen, hvilket inträffar då vefven befinner
sig i ställningen n.o 19. Den ånga, som då icke
hunnit utströmma, instänges ytterligare i cylindern tills
slidens framkant åter öppnar den for inlopp af ny
ånga, hvilket inträffar då af pistonslaget endast ^ tum
återstår, och under hvilken tid den sammantryckes,
hvaiigenom pistonens vändning underlättas. Ångans
verkan uti cylindern under ett helt hvarf af vefven
delas således genom användandet af denna längre slid
Peiförå - °°h dess försprång uti fyra perioder, nemligen:
ång-gan* ver- tilloppet, expansionen, utströmningen och
sammantryckta* i cy- ningen, hvilket ännu tydligare framställes genom Fig.
3, uppritad vid sidan af nyss beskrifne
genomskärnin-pf. v. gw af slidplanerna och sliderna, upptagande ångkana-
