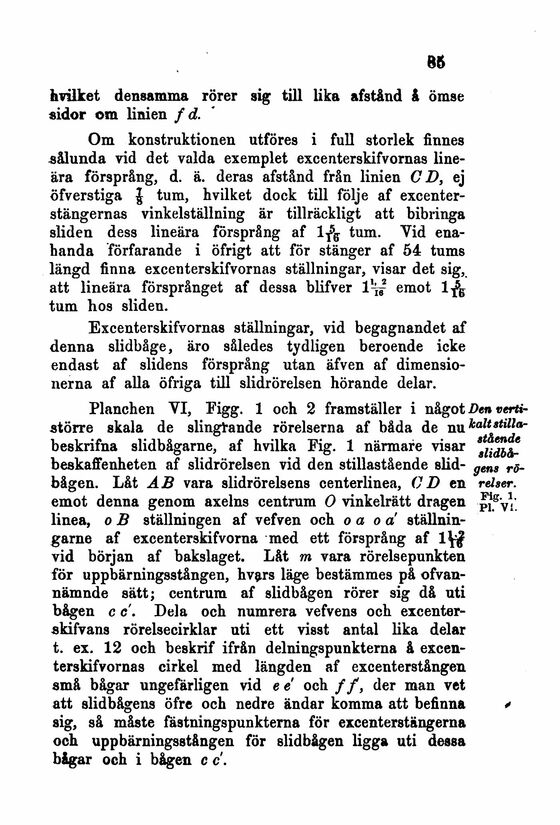

hvilket densamma rörer sig till lika afstånd å ömse
sidor om linien / d.
Om konstruktionen utföres i full storlek finnes
sålunda vid det valda exemplet excenterskifvornas
line-ära försprång, d. ä. deras afstånd från linien CD, ej
öfverstiga J tum, hvilket dock till följe af
excenter-stängernas vinkelställning är tillräckligt att bibringa
sliden dess lineära försprång af lfo tum. Yid
enahanda förfarande i öfrigt att för stänger af 54 tums
längd finna excenterskifvornas ställningar, visar det sig,
att lineära försprånget af dessa blifver l1-^ emot
tum hos sliden.
Excenterskifvornas ställningar, vid begagnandet af
denna slidbåge, äro således tydligen beroende icke
endast af slidens försprång utan äfven af
dimensionerna af alla öfriga till slidrörelsen hörande delar.
Planchen VI, Pigg. 1 och 2 framställer i något Den
verti-större skala de slingrande rörelserna af båda de nu
beskrifna slidbågarne, af hvilka Fig. 1 närmare visar
beskaffenheten af slidrörelsen vid den stillastående slid- gens
rö-bågen. Låt AB vara slidrörelsens centerlinea, CD en relser.
emot denna genom axelns centrum O vinkelrätt dragen |JsyV
linea, o B ställningen af vefven och o a o a
ställnin-garne af excenterskifvorna med ett försprång af ltøj
vid början af bakslaget. Låt m vara rörelsepunkten
för uppbärningsstången, hvars läge bestämmes på
ofvan-nämnde sätt; centrum af slidbågen rörer sig då uti
bågen c c. Dela och numrera vefvens och
excenter-skifvans rörelsecirklar uti ett visst antal lika delar
t. ex. 12 och beskrif ifrån delningspunkterna å
excenterskifvornas cirkel med längden af excenterstången
små bågar ungefärligen vid e e och //, der man vet
att slidbågens öfre och nedre ändar komma att befinna *
sig, så måste fästningspunkterna för excenterstängerna
och uppbärningsstången för slidbågen ligga uti dessa
bågar och i bågen c c.
