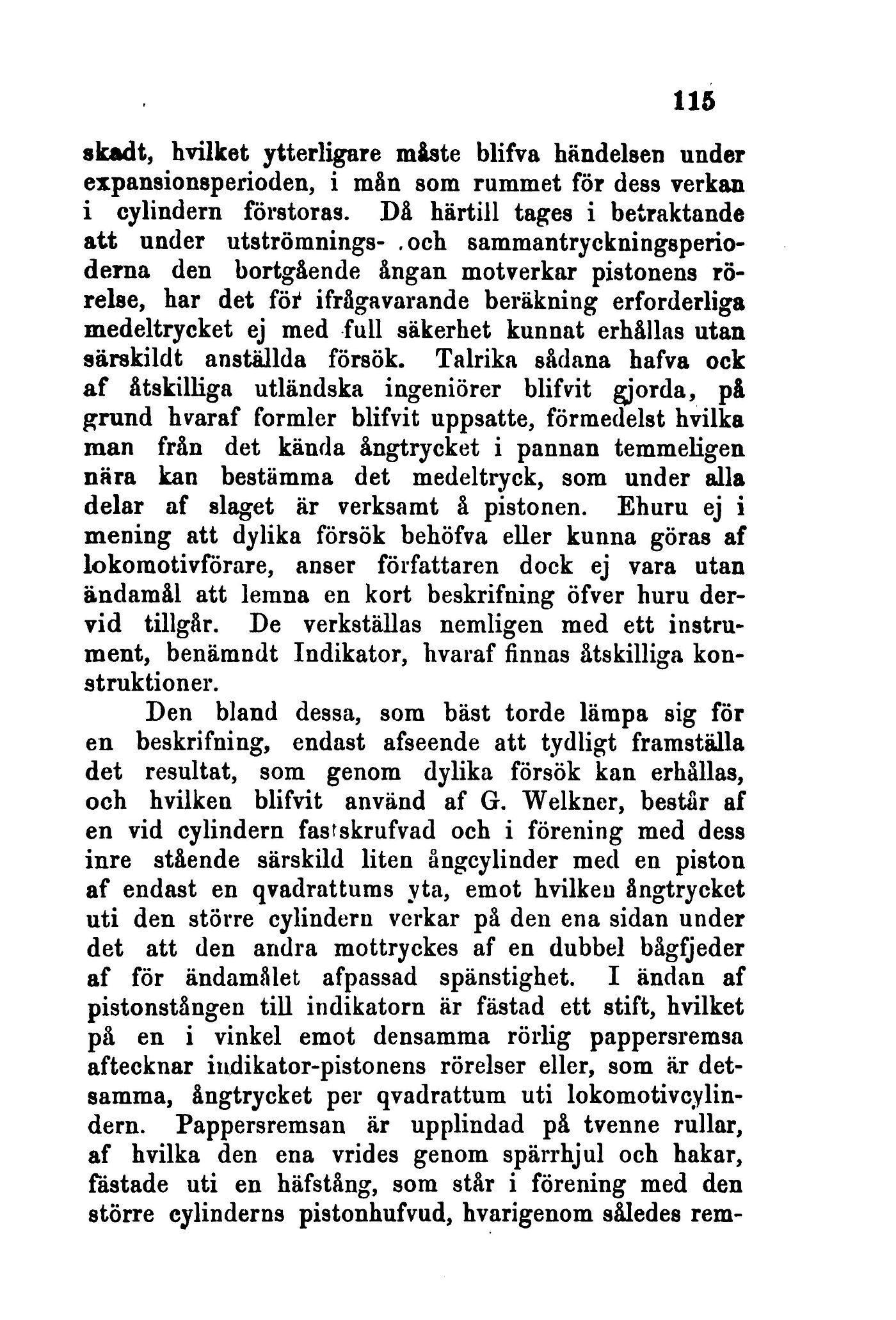

skadt, hvilket ytterligare måste blifva händelsen under
expansionsperioden, i mån som rummet för dess verkan
i cylindern förstoras. Då härtill tages i betraktande
att under utströmnings- .och
sammantryckningsperio-derna den bortgående ångan motverkar pistonens
rörelse, har det fö* ifrågavarande beräkning erforderliga
medeltrycket ej med full säkerhet kunnat erhållas utan
särskildt anställda försök. Talrika sådana hafva ock
af åtskilliga utländska ingeniörer blifvit gjorda, på
grund hvaraf formler blifvit uppsatte, förmedelst hvilka
man från det kända ångtrycket i pannan temmeligen
nära kan bestämma det medeltryck, som under alla
delar af slaget är verksamt å pistonen. Ehuru ej i
mening att dylika försök behöfva eller kunna göras af
lokoraotivförare, anser författaren dock ej vara utan
ändamål att lemna en kort beskrifning öfver huru
der-vid tillgår. De verkställas nemligen med ett
instrument, benämndt Indikator, hvaraf finnas åtskilliga
konstruktioner.
Den bland dessa, som bäst torde lämpa sig för
en beskrifning, endast afseende att tydligt framställa
det resultat, som genom dylika försök kan erhållas,
och hvilken blifvit använd af G. Welkner, består af
en vid cylindern fastskrufvad och i förening med dess
inre stående särskild liten ångcylinder med en piston
af endast en qvadrattums yta, emot hvilkeu ångtrycket
uti den större cylindern verkar på den ena sidan under
det att den andra mottryckes af en dubbel bågfjeder
af för ändamålet afpassad spänstighet. I ändan af
pistonstången till indikatorn är fästad ett stift, hvilket
på en i vinkel emot densamma rörlig pappersremsa
aftecknar indikator-pistonens rörelser eller, som är
detsamma, ångtrycket per qvadrattum uti
lokomotivcylindern. Pappersremsan är upplindad på tvenne rullar,
af hvilka den ena vrides genom spärrhjul och hakar,
fastade uti en häfstång, som står i förening med den
större cylinderns pistonhufvud, hvarigenom således rem-
