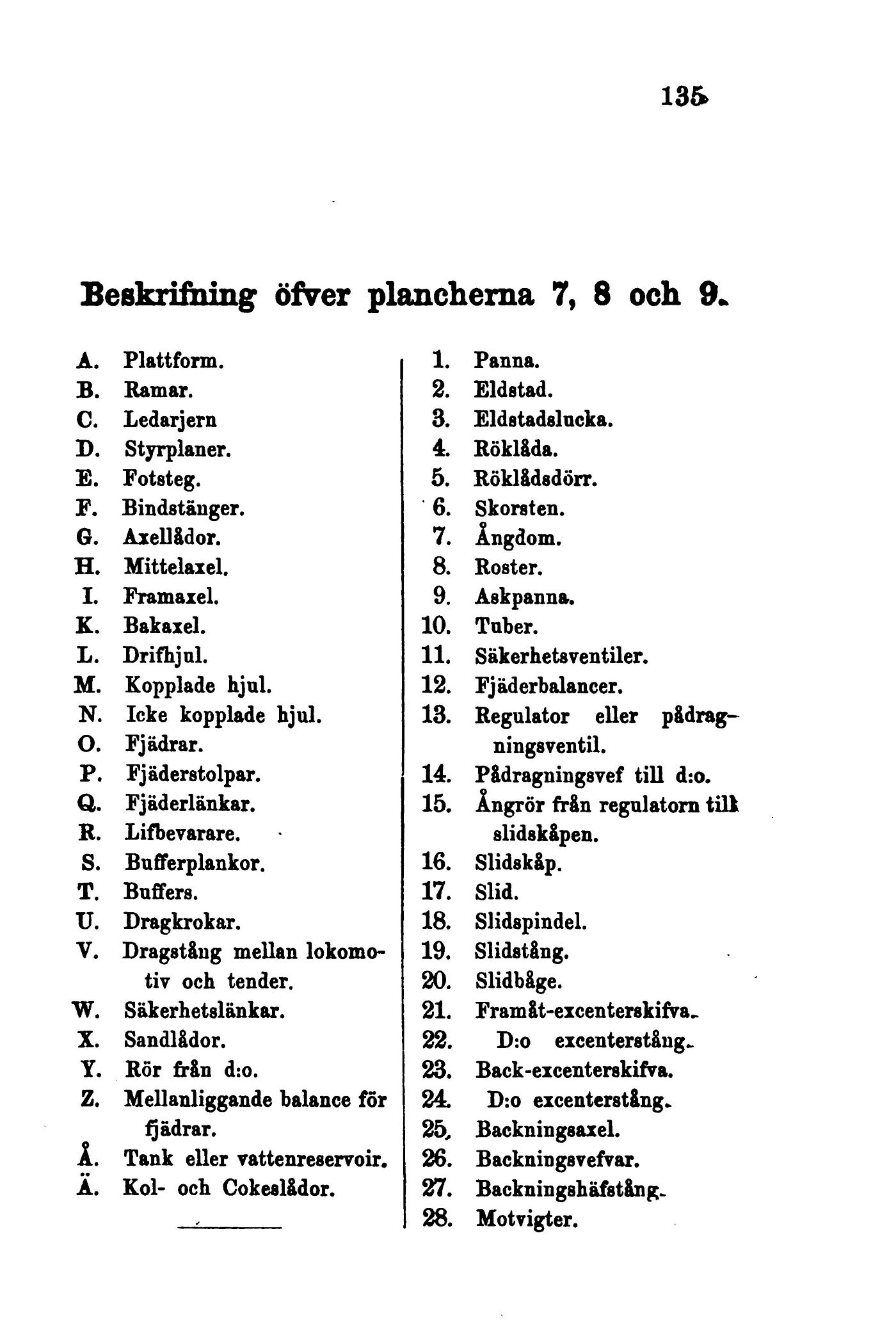

Beskrifhing öfver planchema 7, 8 och 9.
A. Plattform.
B. Ramar.
C. Ledarjern
D. Styrplaner.
E. Fotsteg.
F. Bindstänger.
G. Axellådor.
H. Mittelaiel.
I. Framaxel.
K. Bakaxel.
L. Drifhjnl.
M. Kopplade hjul.
N. Icke kopplade hjul.
O. Fjädrar.
P. Fjäderstolpar.
a. Fjäderlänkar.
R. Lifbevarare.
s. Bufferplankor.
T. Buffers.
U. Dragkrokar.
V. Drag8täng mellan lokomo-
tiv och tender.
W. Säkerhetslänkar.
X. Sandlådor.
Y. Rör från d:o.
Z. Mellanliggande balance för
1. flädrar. Tank eller vattenreservoir.
Ä. Kol- och Cokeslådor.
1. Panna.
2. Eldstad.
3. Eldstadslucka.
4. Röklåda.
5. Röklådsdörr.
6. Skorsten.
7. Ångdom.
8. Roster.
9. Askpanna.
10. Tnber.
11. Säkerhetsventiler.
12. Fjäderbalancer.
13. Regulator eller pådrag-
ningsventil.
14. Pådragningsvef till d:o.
15. Ångrör från regulatorn till
slidskåpen.
16. Slidskåp.
17. Slid.
18. Slidspindel.
19. Slidstång.
20. Slidbåge.
21. Framåt-eicenterskifva.
22. D:o excenterstång^
23. Back-eicenterskifva.
24. D:o excenterstång.
25, Backningsaxel.
26. Backning8vefvar.
27. Backningshäfstång~
28. Motvigter.
