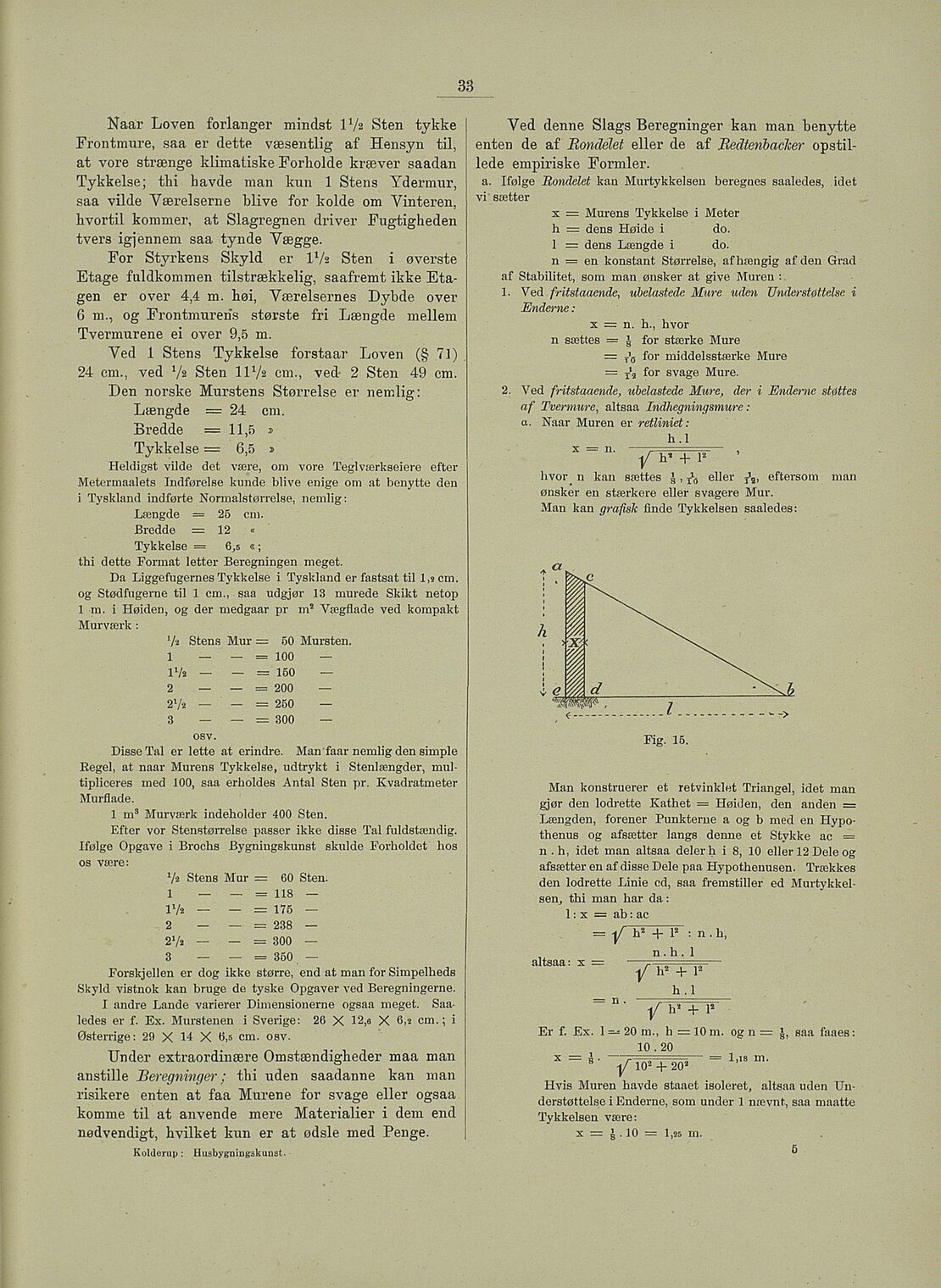

33
Naar Loven forlanger mindst lYa Sten tykke
Frontmure, saa er dette væsentlig af Hensyn til,
at vore strænge klimatiske Forholde kræver saadan
Tykkelse; thi havde man kun 1 Stens Ydermur,
saa vilde Værelserne blive for kolde om Vinteren,
hvortil kommer, at Slagregnen driver Fugtigheden
tvers igjennem saa tynde Yægge.
For Styrkens Skyld er IVa Sten i øverste
Etage fuldkommen tilstrækkelig, saafremt ikke Eta
gen er over 4,4 m. høi, Værelsernes Dybde over
6 m., og Frontmureris største fri Længde mellem
Tvermurene ei over 9,5 m.
Ved 1 Stens Tykkelse forstaar Loven (§7l)
24 cm., ved Va Sten 11 Va cm., ved- 2 Sten 49 cm.
Den norske Murstens Størrelse er nemlig:
Længde = 24 cm.
Bredde =11,5 »
Tykkelse = 6,5 »
Heldigst vilde det være, om vore Teglværkseiere efter
Metermaalets Indførelse kunde blive enige om at benytte den
i Tyskland indførte Normalstørrelse, nemlig :
thi dette Format letter Beregningen meget.
Da Liggefugernes Tykkelse i Tyskland er fastsat til 1,» cm.
og Stødfugerne til 1 cm., saa udgjør 13 murede Skikt netop
1 m. i Høiden, og der medgaar pr m 2Vægflade ved kompakt
Murværk :
IV» — — = 150
Disse Tal er lette at erindre. Man faar nemlig den simple
Regel, at naar Murens Tykkelse, udtrykt i Stenlængder, mul
tipliceres med 100, saa erholdes Antal Sten pr. Kvadratmeter
Murflade.
1 m 3Murværk indeholder 400 Sten.
Efter vor Stenstørrelse passer ikke disse Tal fuldstændig.
Ifølge Opgave i Brochs Bygningskunst skulde Forholdet hos
os være:
Forskjellen er dog ikke større, end at man for Simpelheds
Skyld vistnok kan bruge de tyske Opgaver ved Beregningerne.
I andre Lande varierer Dimensionerne ogsaa meget. Saa
ledes er f. Ex. Murstenen i Sverige: 26 X 12,eX 6,2 cm.; i
Østerrige: 29 X 14 X ti.s cm. osv.
Under extraordinære Omstændigheder maa man
anstille Beregninger ; thi uden saadanne kan man
risikere enten at faa Murene for svage eller ogsaa
komme til at anvende mere Materialier i dem end
nødvendigt, hvilket knn er at ødsle med Penge.
Kolderup : Husbygningskunst.
Ved denne Slags Beregninger kan man benytte
enten de af Rondélet eller de af jßedtenbacicer opstil
lede empiriske Formler.
a. Ifølge Rondélet kan Murtykkelsen beregnes saaledes, idet
vi sætter
x = Murens Tykkelse i Meter
h = dens Høide i do.
1 = dens Længde i do.
n = en konstant Størrelse, afhængig af den Grad
af Stabilitet, som man ønsker at give Muren :
1. Ved fritstaaende, übelastede Mure uden Understøttelse i
Enderne :
= jg for svage Mure.
2. Ved fritstaaende, übelastede Mure, der i Enderne støttes
af Tvermwe, altsaa Indhegningsmure :
a. Naar Muren er retliniet:
hvor n kan sættes | , eller eftersom man
ønsker en stærkere eller svagere Mur.
Man kan grafisk finde Tykkelsen saaledes
Fig. 15.
Man konstruerer et retvinklet Triangel, idet man
gjør den lodrette Kåthet = Høiden, den anden =
Længden, forener Punkterne a og b med en Hypo
thenus og afsætter langs denne et Stykke ac =
n . h, idet man altsaa deler h i 8, 10 eller 12 Dele og
afsætter en af disse Dele paa Hypothenusen. Trækkes
den lodrette Linie cd, saa fremstiller ed Murtykkel
sen, thi man har da :
Hvis Muren havde staaet isoleret, altsaa uden Un
derstøttelse i Enderne, som under 1 nævnt, saa maatte
Tykkelsen være:
Længde = 25 cm.
Bredde = 12
Tykkelse = 6,5 «;
Ili Stens Mur = 50 Mursten.
1 — — = 100
2 — — = 200
27» — — =260
3 — — = 300
osv.
72 Stens Mur = 60 Sten.
1 — — = 118 —
IV» — — =175 —
2 — — = 238 —
27a — — = 300 —
3 — — = 360 —
x = n. h., hvor
n sættes = I for stærke Mure
= Jo for middelsstærke Mure
h.l
1 : x = ab : ac
= Yh2 + I 2•• n. h,
n.h. 1
altsaa: x =
h.l
Er f. Ex. 1 =* 20 m., h = 10 m. og n = J, saa faaes :
10.20
x = i . =— = 1 is m.
5 ylO + 20
x = 1 . 10 = 1,25 m.
