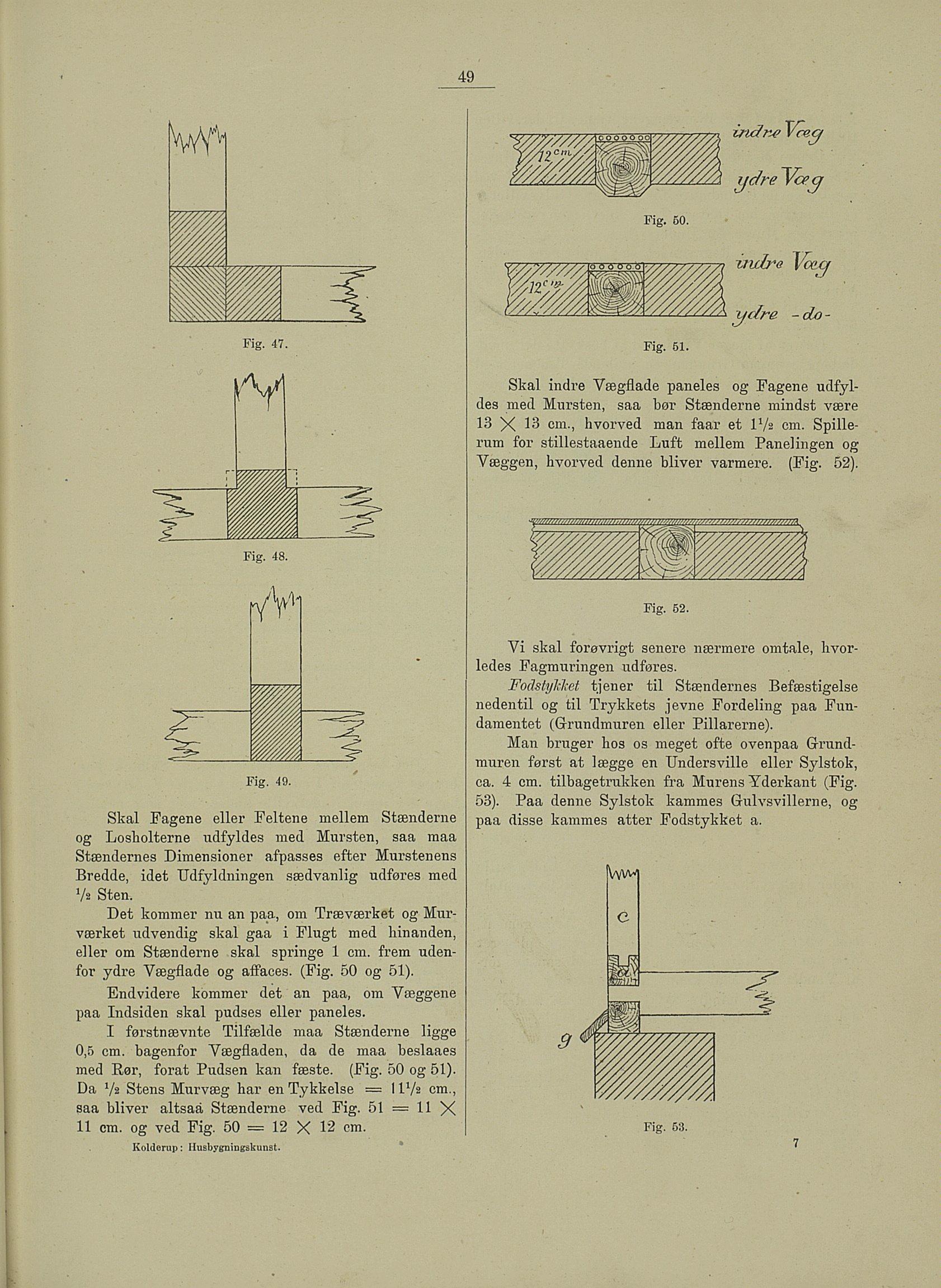

49
Fig. 49.
Skal Fagene eller Feltene mellem Stænderne
og Losholterne udfyldes med Mursten, saa maa
Stændernes Dimensioner afpasses efter Murstenens
Bredde, idet Udfyldningen sædvanlig udføres med
Va Sten.
Det kommer nu an paa, om Træværket og Mur
værket udvendig skal gaa i Flugt med hinanden,
eller om Stænderne skal springe 1 cm. frem uden
for ydre Vægflade og affaces. (Fig. 50 og 51).
Endvidere kommer det an paa, om Væggene
paa Indsiden skal pudses eller paneles.
I førstnævnte Tilfælde maa Stænderne ligge
0,5 cm. bagenfor Vægfladen, da de maa beslaaes
med Rør, forat Pudsen kan fæste. (Fig. 50 og 51).
Da Va Stens Murvæg har en Tykkelse = 1 IVa cm.,
saa bliver altsaå Stænderne ved Fig. 51 = 11 X
11 cm. og ved Fig. 50 = 12 X 12 cm.
Kolderup : Husbygningskunst.
Fig. 51.
Skal indre Vægflade paneles og Fagene udfyl
des med Mursten, saa bør Stænderne mindst være
13 X 13 cm., hvorved man faar et IVa cm. Spille
rum for stillestaaende Luft mellem Panelingen og
Væggen, hvorved denne bliver varmere. (Fig. 52).
Fig. 52
Fodstyhltet tjener til Stændernes Befæstigelse
nedentil og til Trykkets jevne Fordeling paa Fun
damentet (Grundmuren eller Pillarerne).
Man bruger hos os meget ofte ovenpaa Grund
muren først at lægge en Undersville eller Sylstok,
ca. 4 cm. tilbagetrukken fra Murens Yderkant (Fig.
53). Paa denne Sylstok kammes Gulvsvillerne, og
paa disse kammes atter Fodstykket a.
Fig. 53.
Vi skal forøvrigt senere nærmere omtale, hvor-
ledes Fagmuringen udføres.
