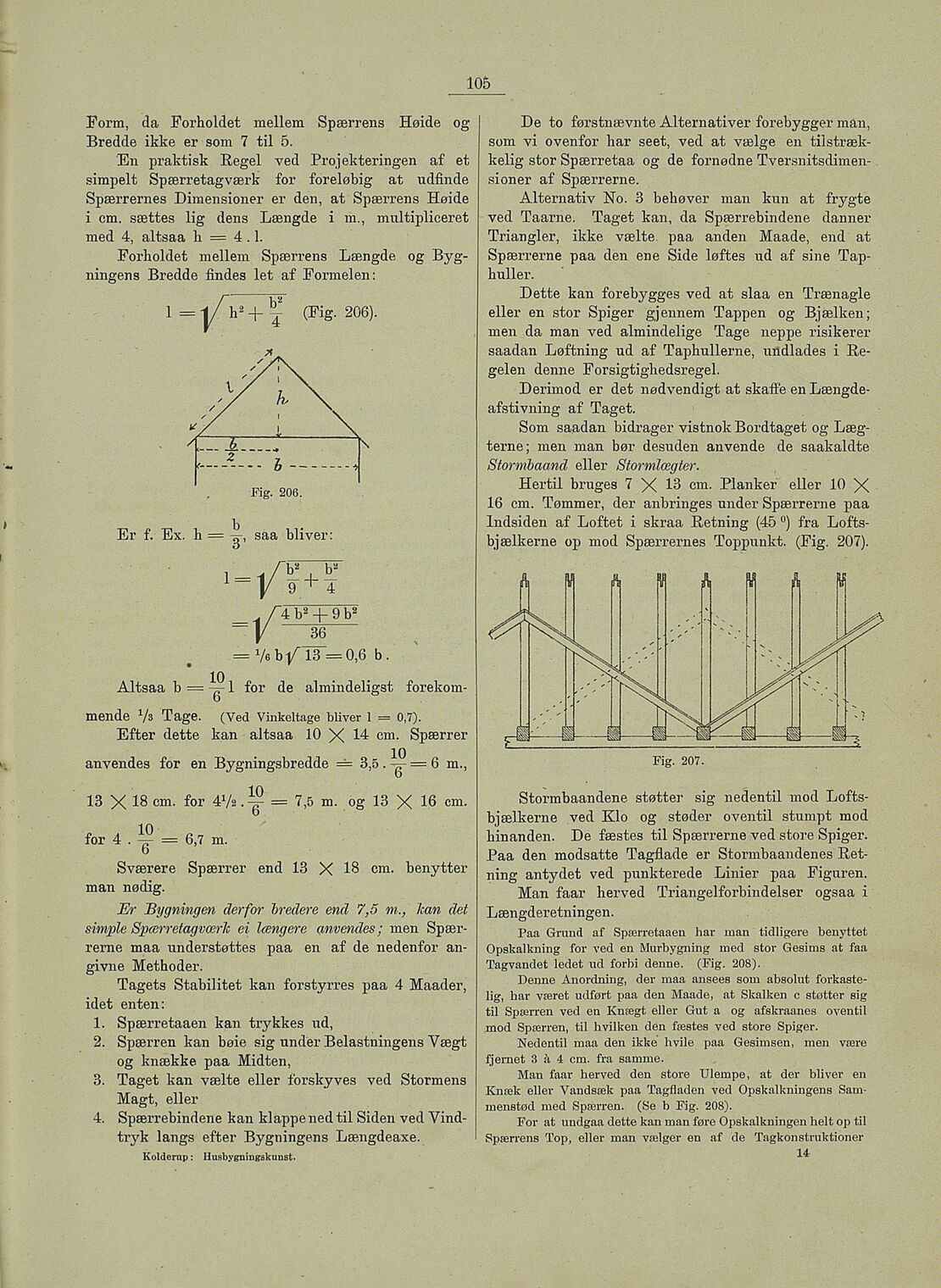

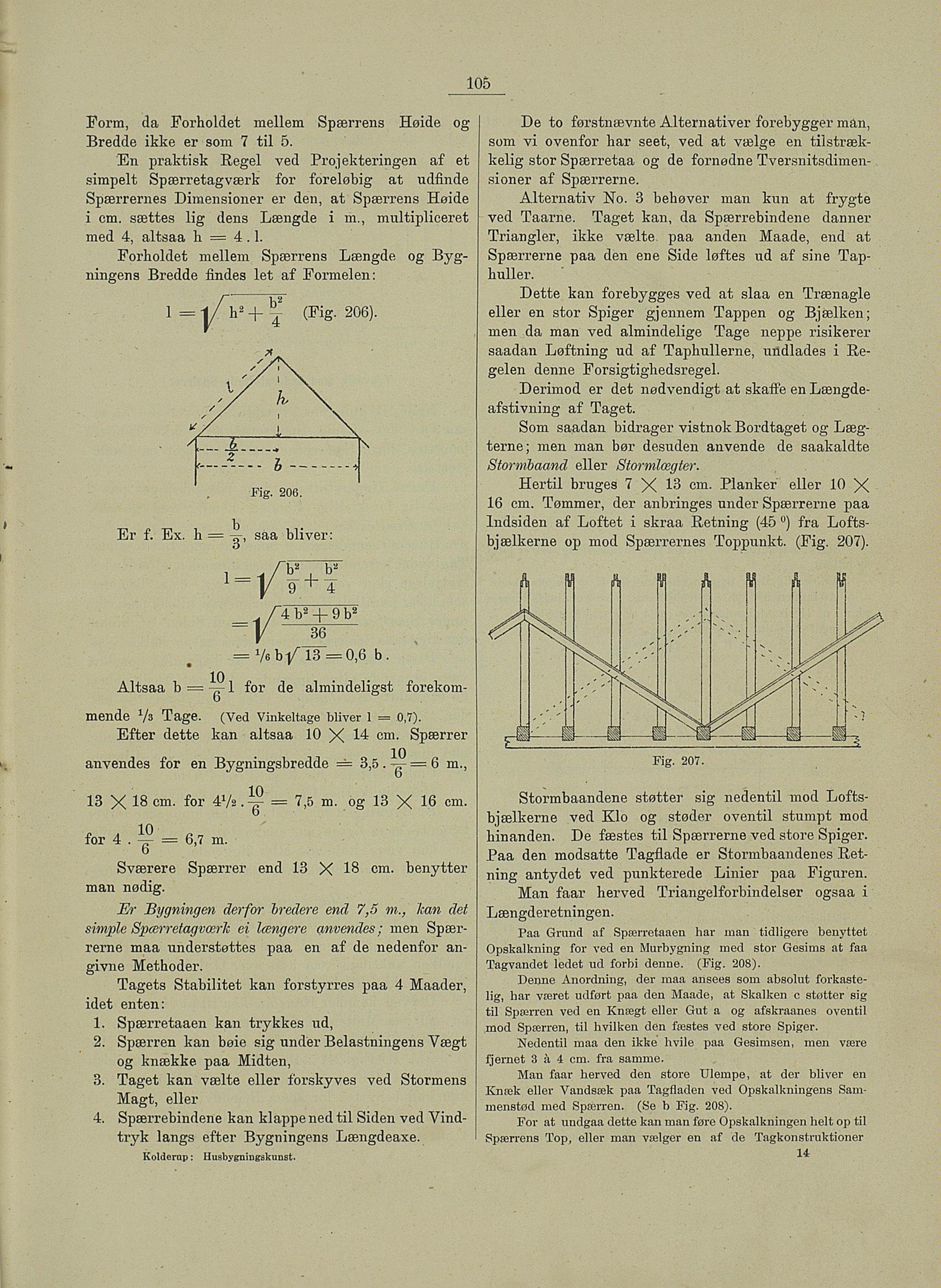

105
Form, da Forholdet mellem Spærrens Høide og
Bredde ikke er som 7 til 5.
En praktisk Regel ved Projekteringen af et
simpelt Spærretagværk for foreløbig at udfinde
Spærrernes Dimensioner er den, at Spærrens Høide
i cm. sættes lig dens Længde i m., multipliceret
med 4, altsaa h = 4 . 1.
Forholdet mellem Spærrens Længde og Byg
ningens Bredde findes let af Formelen:
mende 7s Tåge. (Ved Vinkeltage bliver 1 = 0,7).
Efter dette kan altsaa 10 X 14 cm. Spærrer
f A 10 anfor 4 . -r = 0,7 m.
Sværere Spærrer end 13 X 18 cm. benytter
man nødig.
Er Bygningen derfor bredere end 7,5 m., kan det
simple Spærretagværk ei længere anvendes; men Spær
rerne maa understøttes paa en af de nedenfor an
givne Methoder.
Tagets Stabilitet kan forstyrres paa 4 Maader,
idet enten:
1. Spærretaaen kan trykkes ud,
2. Spærren kan bøie sig under Belastningens Vægt
og knække paa Midten,
3. Taget kan vælte eller forskyves ved Stormens
Magt, eller
4. Spærrebindene kan klappe ned til Siden ved Vind
tryk langs efter Bygningens Længdeaxe.
Kolderup : Husbygningskunst.
De to førstnævnte Alternativer forebygger man,
som vi ovenfor har seet, ved at vælge en tilstræk
kelig stor Spærretaa og de fornødne Tversnitsdimen
sioner af Spærrerne.
Alternativ No. 3 behøver man kun at frygte
ved Taarne. Taget kan, da Spærrebindene danner
Triangler, ikke vælte paa anden Maade, end at
Spærrerne paa den ene Side løftes ud af sine Tap
huller.
Dette kan forebygges ved at slåa en Trænagle
eller en stor Spiger gjennem Tappen og Bjælken;
men da man ved almindelige Tåge neppe risikerer
saadan Løftning ud af Taphullerne, undlades i Re
gelen denne Forsigtighedsregel.
Derimod er det nødvendigt at skaffe en Længde
afstivning af Taget.
Som saadan bidrager vistnok Bordtaget og Læg
terne; men man bør desuden anvende de saakaldte
Stormbaand eller Stormlægter.
Hertil bruges 7 X 13 cm. Planker eller 10 X
16 cm. Tømmer, der anbringes under Spærrerne paa
Indsiden af Loftet i skråa Retning (45 °) fra Lofts
bjælkerne op mod Spærrernes Toppunkt. (Fig. 207).
Fig. 207.
Stormbaandene støtter sig nedentil mod Lofts
bjælkerne ved Klo og støder oventil stumpt mod
hinanden. De fæstes til Spærrerne ved store Spiger.
Paa den modsatte Tagflade er Stormbaandenes Ret
ning antydet ved punkterede Linier paa Figuren.
Man faar herved Triangelforbindelser ogsaa i
Længderetningen.
Paa Grund af Spærretaaen har man tidligere benyttet
Opskalkning for ved en Murbygning med stor Gesims at faa
Tagvandet ledet ud forbi denne. (Fig. 208).
Denne Anordning, der maa ansees som absolut forkaste
lig, har været udført paa den Maade, at Skalken c støtter sig
til Spærren ved en Knægt eller Gut a og afskraanes oventil
mod Spærren, til hvilken den fæstes ved store Spiger.
Nedentil maa den ikke hvile paa Gesimsen, men være
fjernet 3 å 4 cm. fra samme.
Man faar herved den store Ulempe, at der bliver en
Knæk eller Vandsæk paa Tagfladen ved Opskalkningens Sam
rnenstød med Spærren. (Se b Fig. 208).
For at undgaa dette kan man føre Opskalkningen helt op til
Spærrens Top, eller man vælger en af de Tagkonstruktioner
Altsaa b= -~- 1 for de almindeligst forekom-
anvendes for en Bygningsbredde == 3,5 . -^- = 6 m.,
13 XlB cm. for 41/» .^ = 7,5 m. og 13 Xl6cm.
