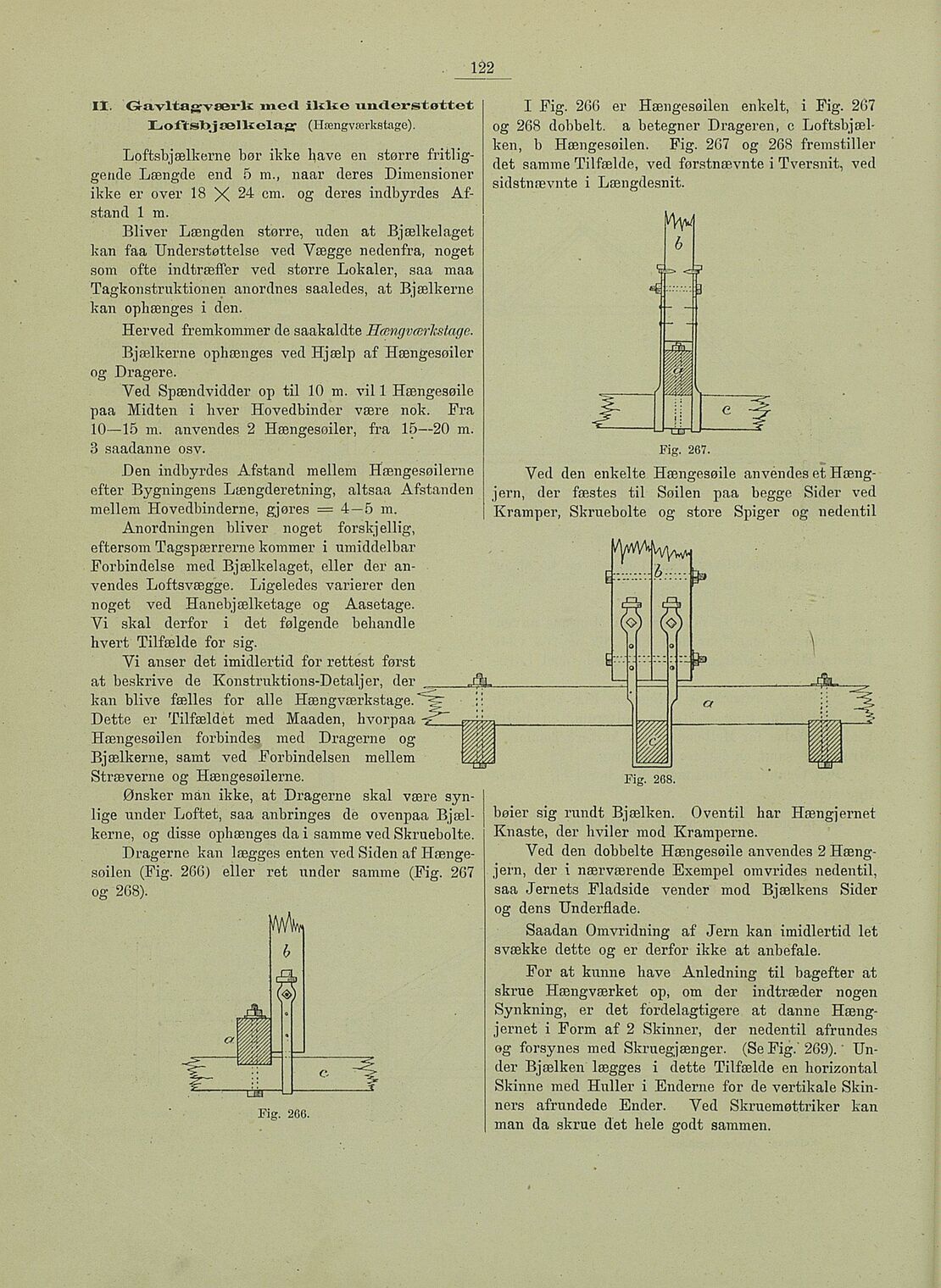

122
11. Gravltagveerl* med ikke understøttet
LofYstoj seiltelag1 (Hængværkstage).
Loftsbjælkerne bør ikke have en større fritlig
gende Længde end 5 m., naar deres Dimensioner
ikke er over 18 X 24 cm. og deres indbyrdes Af
stand 1 m.
Bliver Længden større, uden at Bjælkelaget
kan faa Understøttelse ved Yægge nedenfra, noget
som ofte indtræffer ved større Lokaler, saa maa
Tagkonstruktionen anordnes saaledes, at Bjælkerne
kan ophænges i den.
Herved fremkommer de saakaldte Hængværhstage.
Bjælkerne ophænges ved Hjælp af Hængesøiler
og Dragere.
Ved Spændvidder op til 10 m. vil 1 Hængesøile
paa Midten i hver Hovedbinder være nok. Fra
10—15 m. anvendes 2 Hængesøiler, fra 15—20 m.
3 saadanne osv.
Den indbyrdes Afstand mellem Hængesøilerne
efter Bygningens Længderetning, altsaa Afstanden
mellem Hovedbinderne, gjøres = 4—5 m.
Anordningen bliver noget forskjellig,
eftersom Tagspærrerne kommer i umiddelbar
Forbindelse med Bjælkelaget, eller der an
vendes Loftsvægge. Ligeledes varierer den
noget ved Hanebjælketage og Aasetage.
Vi skal derfor i det følgende behandle
hvert Tilfælde for sig.
Vi anser det imidlertid for rettest først
at beskrive de Konstruktions-Detaljer, der
kan blive fælles for alle Hængværkstage.^^
Dette er Tilfældet med Maaden, hvorpaa -r"
Hængesøilen forbindes med Dragerne og
Bjælkerne, samt ved Forbindelsen mellem
Stræverne og Hængesøilerne.
Ønsker mån ikke, at Dragerne skal være syn
lige under Loftet, saa anbringes de ovenpaa Bjæl
kerne, og disse ophænges da i samme ved Skruebolte.
Dragerne kan lægges enten ved Siden af Hænge
soilen (Fig. 266) eller ret under samme (Fig. 267
og 268).
Fig. 266.
I Fig. 266 er Hængesøilen enkelt, i Fig. 267
og 268 dobbelt, a betegner Drageren, c Loftsbjæl
ken, b Hængesøilen. Fig. 267 og 26S fremstiller
det samme Tilfælde, ved forstnævnte i Tversnit, ved
sidstnævnte i Længdesnit.
Fig. 267.
Ved den enkelte Hængesøile anvendes et Hæng
jern, der fæstes til Søilen paa begge Sider ved
Kramper, Skruebolte og store Spiger og nedentil
Fig. 268.
bøier sig rundt Bjælken. Oventil har Hængjernet
Knaste, der hviler mod Kramperne.
Ved den dobbelte Hængesøile anvendes 2 Hæng
jern, der i nærværende Exempel omvrides nedentil,
saa Jernets Fladside vender mod Bjælkens Sider
og dens Underflade.
Saadan Omvridning af Jern kan imidlertid let
svække dette og er derfor ikke at anbefale.
For at kunne have Anledning til bagefter at
skrue Hængværket op, om der indtræder nogen
Synkning, er det fordelagtigere at danne Hæng
jernet i Form af 2 Skinner, der nedentil afrundes
og forsynes med Skruegjænger. (Se Fig." 269). " Un
der Bjælken lægges i dette Tilfælde en horisontal
Skinne med Huller i Enderne for de vertikale Skin
ners afrundede Ender. Ved Skruemøttriker kan
man da skrue det hele godt sammen.
