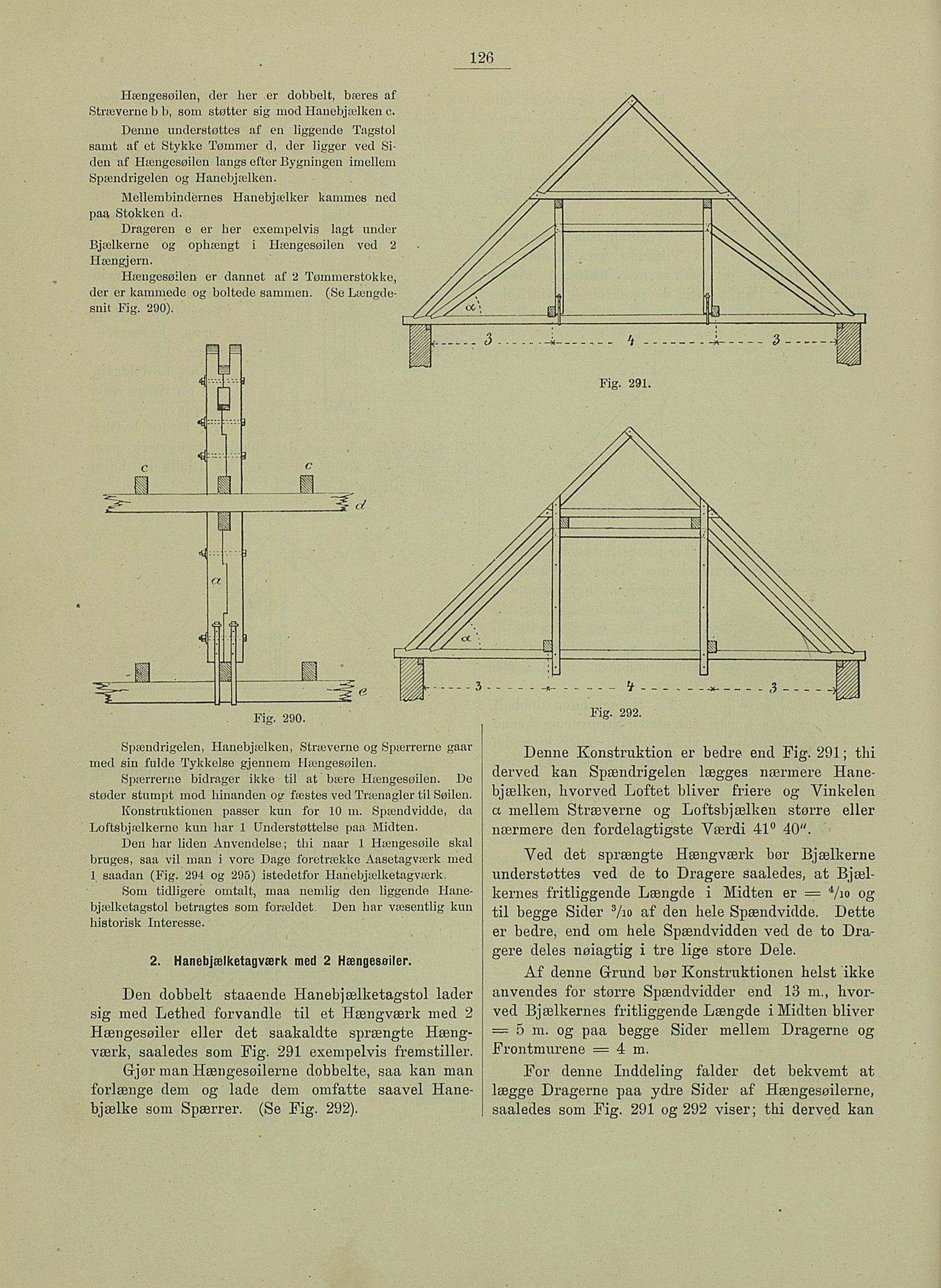

126
Hængesøilen, der her er dobbelt, bæres af
Stræverne b b, som støtter sig mod Hauebjælken c.
Denne understøttes af en liggende Tagstol
samt af et Stykke Tømmer d, der ligger ved Si
den af Hængesøilen langs efter Bygningen imellem
Spændrigelen og Hanebjælken.
Mellembindérnes Hanebjælker kammes ned
paa Stokken d.
Drageren e er her exempelvis lagt under
Bjælkerne og ophængt i Hængesøilen ved 2
Hængjern.
Hængesøilen er dannet af 2 Tømmerstokke,
der er kammede og boltede sammen. (Se Længde
snit Fig. 290).
Fig. 290.
Spændrigelen, Hanebjælken, Stræverne og Spærrerne gaar
med sin fulde Tykkelse gjennem Hængesøilen.
Spærrerne bidrager ikke til at bære Hængesøilen. De
støder stumpt mod hinanden og fæstes ved Trænagler til Søilen.
Konstruktionen passer kun for 10 m. Spændvidde, da
Loftsbjælkerne kun har 1 Understøttelse paa Midten.
Den har liden Anvendelse; thi naar 1 Hængesøile skal
bruges, saa vil man i vore Dage foretrække Aasetagværk med
1 saadan (Fig. 294 og 295) istedetfor Hanebjælketagværk.
Som tidligere omtalt, maa nemlig den liggende Hane
bjælketagstol betragtes som forældet. Den har væsentlig kun
historisk Interesse.
2. Hanebjælketagværk med 2 Hængesoiler.
Den dobbelt staaende Hanebjælketagstol lader
sig med Lethed forvandle til et Hængværk med 2
Hængesøiler eller det saakaldte sprængte Hæng
værk, saaledes som Fig. 291 exempelvis fremstiller.
Grjør man Hængesøilerne dobbelte, saa kan man
forlænge dem og lade dem omfatte saavel Hane
bjælke som Spærrer. (Se Fig. 292).
Fig. 292.
Denne Konstruktion er bedre end Fig. 291 ; thi
derved kan Spændrigelen lægges nærmere Hane
bjælken, hvorved Loftet bliver friere og Vinkelen
a mellem Stræverne og Loftsbjælken større eller
nærmere den fordelagtigste Værdi 41° 40".
Ved det sprængte Hængværk bør Bjælkerne
understøttes ved de to Dragere saaledes, at Bjæl
kernes fritliggende Længde i Midten er = 4/io og
til begge Sider 3/io af den bele Spændvidde. Dette
er bedre, end om hele Spændvidden ved de to Dra
gere deles nøiagtig i tre lige store Dele.
Af denne Grund bør Konstruktionen helst ikke
anvendes for større Spændvidder end 13 m., hvor
ved Bjælkernes fritliggende Længde i Midten bliver
= 5 m. og paa begge Sider mellem Dragerne og
Frontmurene = 4 m.
For denne Inddeling falder det bekvemt at
lægge Dragerne paa ydre Sider af Hængesøilerne,
saaledes som Fig. 291 og 292 viser; thi derved kan
