127
man faa Midtstykket længere uden at behøve saa
meget at forlænge Spændrigelen.
Naar Hængesøilerne er enkelte, nedtappes B,am
stykkerne, hvorpaa Hanebjælkerne kammes, oven
paa Seilerne, medens de ved dobbelte Hængesøiler
indlægges mellem Spændrigelen og Hanebjælkerne.
Sidstnævnte bør ved Hængværkstage helst for
bindes med Spærrerne ved svalehaleformigt Blad.
3. Hanebjælketagværk med 3 Hængesøiler.

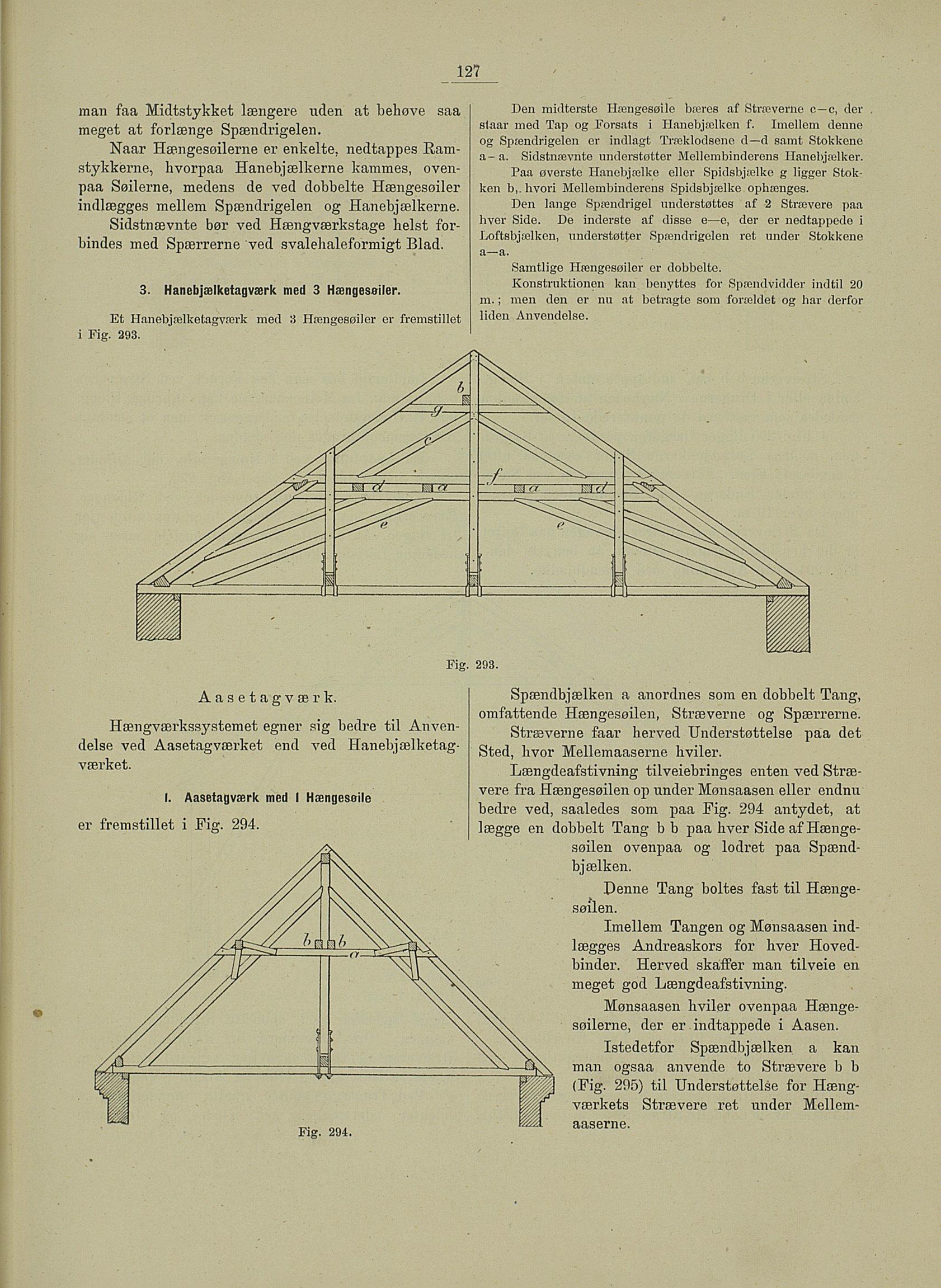

Et Hanebjælketagværk med 3 Ilængesøiler er fremstillet
i Fig. 293
Den midterste Hængesøile bæres af Strævei’ne c— c, der
staar med Tap og Forsats i Hanebjælken f. Imellem denne
og Sprendrigelen er indlagt Træklodseno d —d samt Stokkene
a- a. Sidstnævnte understøtter Mellembinderens Ilanebjælker.
Paa øverste Hanebjælke eller Spidsbjælke g ligger Stok
ken b,. hvori Mellembinderens Spidsbjælke ophænges.
Den lange Spændrigel understøttes af 2 Strævere paa
hver Side. De inderste af disse e—e, der er nedtappede i
Loftsbjælken, understøtter Spændrigelen ret under Stokkene
a—a.
Samtlige Hængesøiler er dobbelte.
Konstruktionen kan benyttes for Spændvidder iridtil 20
m. ; men den er nu at betragte som forældet og har derfor
liden Anvendelse.
Fig. 293.
Aasetagværk
Hængværkssystemet egner sig bedre til Anven
delse ved Aasetagværket end ved Hanebjælketag
værket.
I. Aasetagværk med I Hængesøile
er fremstillet i Fig. 294.
Fig. 294.
Spændbjælken a anordnes som en dobbelt Tang,
omfattende Hængesøilen, Stræverne og Spærrerne.
Stræverne faar herved Understøttelse paa det
Sted, hvor Mellemaaserne hviler.
Længdeafstivning tilveiebringes enten ved Stræ
vere fra Hængesøilen op under Mønsaasen eller endnu
bedre ved, saaledes som paa Fig. 294 antydet, at
lægge en dobbelt Tang b b paa hver Side af Hænge-
søilen ovenpaa og lodret paa Spænd-
Penne Tang boltes fast til Hænge-
(Fig. 295) til Understøttelse for Hæng
værkets Strævere ret under Mellem
aaserne.
bjælken.
søilen.
Imellem Tangen og Mønsaasen ind-
lægges Andreaskors for hver Hoved-
binder. Herved skaffer man tilveie en
meget god Længdeafstivning.
Mønsaasen hviler ovenpaa Hænge-
søilerne, der er indtappede i Aasen.
Istedetfor Spændbjælken a kan
man ogsaa anvende to Strævere b b
