140
Spærrerne og Buerne forbindes med hinanden
ved de dobbelte Tangforbindelser nog 1, bestaaende
af 5 cm. X 13 cm. Planker, en paa hver Side af
Buen med Skruebolte gjennem det Hele.
Forbindelsen ved Spærrefødderne styrkes ved
Tangforbindelserne m.
Under Buerne er spigret en Paneling.
Da Afstanden mellem Buerne eller Hovedbin
derne er 3,5 m., har man som Spigerslagfor nævnte
Paneling anbragt 3 Stkr. tynde Buer, dannede af
3 cm. X2l cm. sveifede Bord. Dette sees nærmere af
Længdesnittet Fig. 326, hvor o betegner omhand
lede tynde Mellembuer.
Til Længde- og Tverafstivning tjener — for
uden Aaserne, Panelingen og Tangforbindelserne
— Kryds af 5 cm. X 13 cm. Planker, anbragte som
liggende Andreaskors ovenpaa øverste Galleribjælke
lag d.
Gitterbue- eller Buefagværkstage.
Dette er en nyere Konstruktion af Buetage og
kan betragtes som en videre Udvikling eller Anven
delse af de i Brobygningskunsten bekjendte Fag
værks- og Gitterværkskonstruktioner, der først frem
kom i Amerika i Begyndelsen af vort Aarhundrede
ved Ingeniørerne Long og Toivn.
Arkitekt Nyrop . har Æren af at have bragt
Konstruktionen til Anvendelse paa en udmærket
Maade ved foran omtalte Udstilling i Kjøbenhavn
1888.
Denne Udstilling spiller i det hele taget en be
tydningsfuld Rolle for de i Husbygningskunsten
forekommende Trækonstruktioner.
Gitterbuer anvendtes her blandt andre Steder

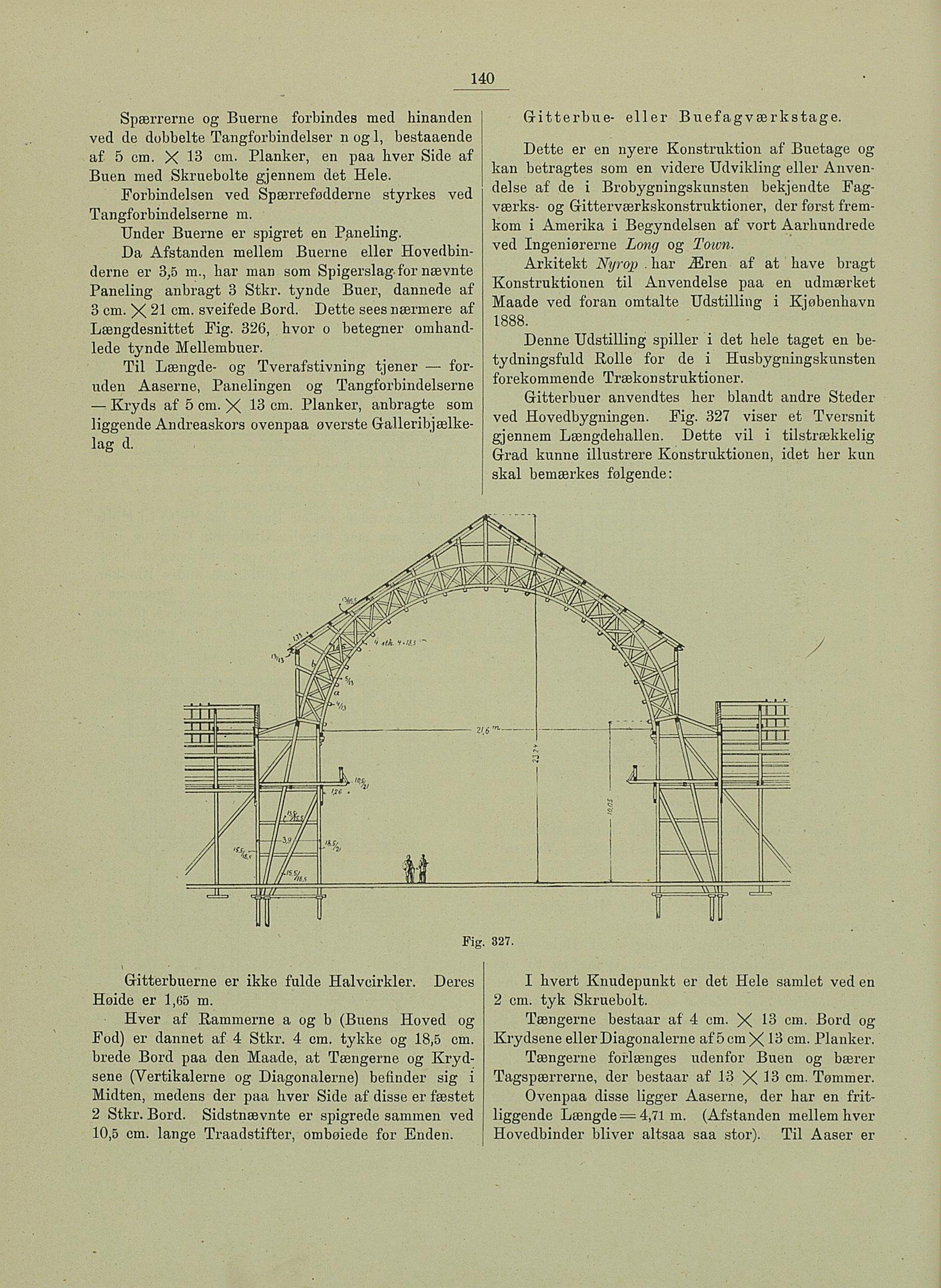

ved Hovedbygningen. Fig. 327 viser et Tversnit
gjennem Længdehallen. Dette vil i tilstrækkelig
Grad kunne illustrere Konstruktionen, idet her kun
skal bemærkes følgende:
Gitterbuerne er ikke fulde Halvcirkler. Deres
Høide er 1,65 m.
Hver af Hammerne a og b (Buens Hoved og
Fod) er dannet af 4 Stkr. 4 cm. tykke og 18,5 cm.
brede Bord paa den Maade, at Tængerne og Kryd
sene (Vertikalerne og Diagonalerne) befinder sig i
Midten, medens der paa hver Side af disse er fæstet
2 Stkr. Bord. Sidstnævnte er spigrede sammen ved
10,5 cm. lange Traadstifter, ombøiede for Enden.
I hvert Knudepunkt er det Hele samlet ved en
2 cm. tyk Skruebolt.
Tængerne bestaar af 4 cm. X 13 cm. Bord og
Krydsene eller Diagonalerne af5 cm X 13 cm. Planker.
Tængerne forlænges udenfor Buen og bærer
Tagspærrerne, der bestaar af 13 X 13 cm. Tømmer.
Ovenpaa disse ligger Aaserne, der har en frit
liggende Længde = 4,71 m. (Afstanden mellem hver
Hovedbinder bliver altsaa saa stor). Til Aaser er
