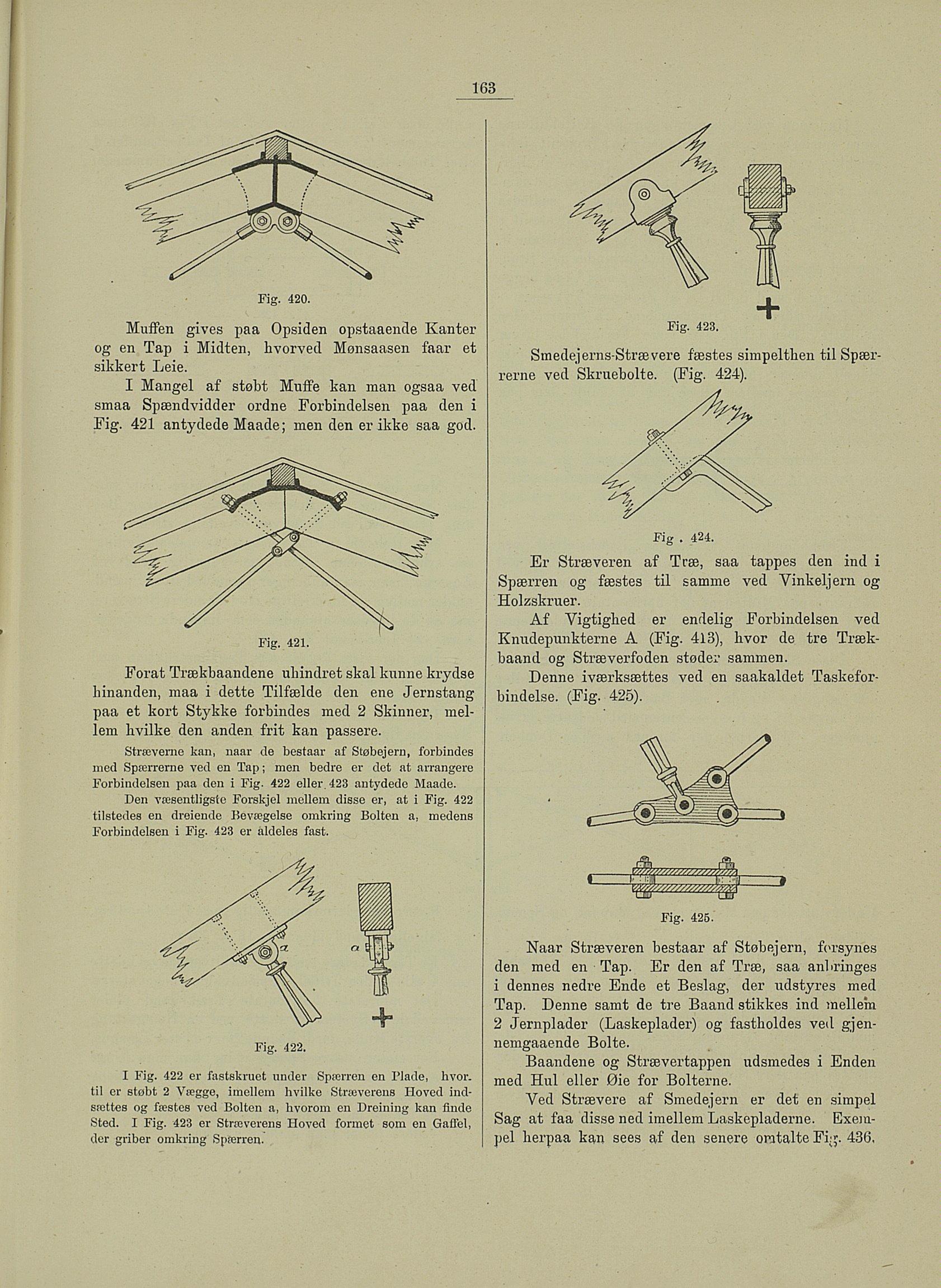

163
Fig. 420.
Muffen gives paa Opsiden opstaaende Kanter
og en Tap i Midten, hvorved Mønsaasen faar et
sikkert Leie.
I Mangel af støbt Muffe kan man ogsaa ved
smaa Spændvidder ordne Forbindelsen paa den i
Fig. 421 antydede Maade ; men den er ikke saa god.
Fig. 421.
Forat Trækbaandene uhindret skal kunne krydse
hinanden, maa i dette Tilfælde den ene Jernstang
paa et kort Stykke forbindes med 2 Skinner, mel
lem hvilke den anden frit kan passere.
Stræveme kan, naar de bestaar af Støbejern, forbindes
med Spærrerne ved en Tap ; men bedre er det at arrangere
Forbindelsen paa den i Fig. 422 eller. 423 antydede Maade.
Den væsentligste Forskjel mellem disse er, at i Fig. 422
tilstedes en dreiende Bevægelse omkring Bolten a. medens
Forbindelsen i Fig. 423 er aldeles fast.
Fig. 422.
I Fig. 422 er fastskruet under Spærren en Plade, hvor.
til er støbt 2 Vægge, imellem hvilke Stræverens Hoved ind
sættes og fæstes ved Bolten a, hvorom en Dreining kan finde
Sted. I Fig. 423 er Stræverens Hoved formet som en Gaffel,
der griber omkring Spærren.
Fig. 423.
Smede]erns-Stræ vere fæstes simpelthen til Spær
rerne ved Skruebolte. (Fig. 424).
Fig . 424.
Er Stræveren af Træ, saa tappes den ind i
Spærren og fæstes til samme ved Vinkeljern og
Holzskruer.
Af Vigtighed er endelig Forbindelsen ved
Knudepunkterne A (Fig. 413), hvor de tre Træk
baand og Stræverfoden stødei’ sammen.
Denne iværksættes ved en saakaldet Taskefor
bindelse. (Fig. 425).
Fig. 425.
Naar Stræveren bestaar af Støbejern, forsynes
den med en Tap. Er den af Træ, saa anbringes
1 dennes nedre Ende et Beslag, der udstyres med
Tap. Denne samt de tre Baand stikkes ind mellem
2 Jernplader (Laskeplader) og fastholdes ved gjen
nemgaaende Bolte.
Baandene og Strævertappen udsmedes i Enden
med Hul eller Øie for Bolterne.
Ved Strævere af Smedejern er det en simpel
Sag at faa disse ned imellem Laskepladerne. Exem
pel herpaa kan sees af den senere oratalte Fi:j. 436,
