179

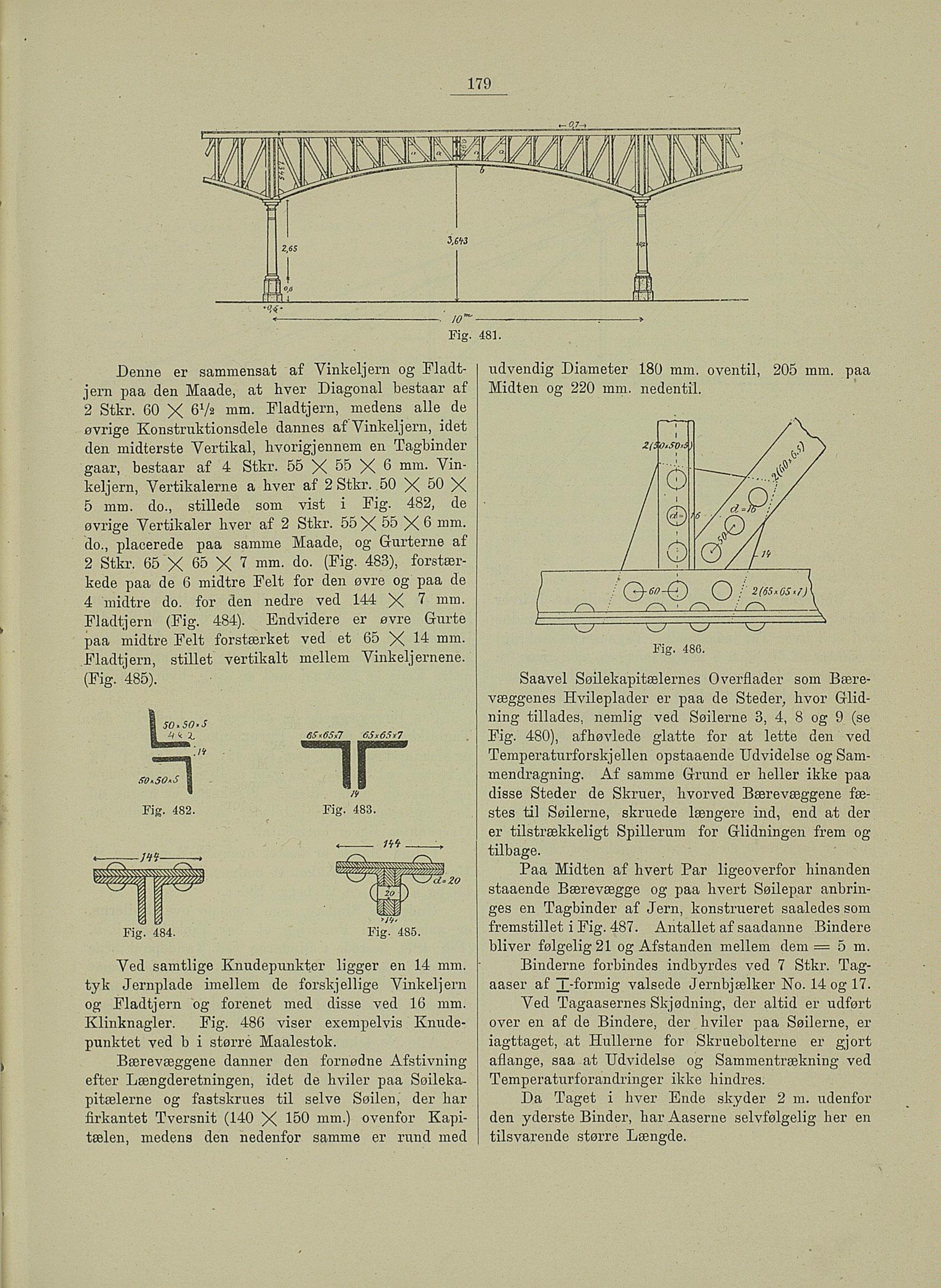

Fig. 481
Denne er sammensat af Vinkeljern og Fladt
jern paa den Maade, at hver Diagonal bestaar af
2 Stkr. 60 X 67a mm. Fladtjern, medens alle de
øvrige Konstruktionsdele dannes afVinkeljern, idet
den midterste Vertikal, hvorigjennem en Tagbinder
gaar, bestaar af 4 Stkr. 55 X 55 X 6 mm. Vin
keljern, Vertikalerne a hver af 2 Stkr. 50 X 50 X
5 mm. do., stillede som vist i Fig. 482, de
øvrige Vertikaler hver af 2 Stkr. 55 X 55 X 6 mm
do., placerede paa samme Maade, og Gurterne af
2 Stkr. 65 X65 X 7 mm- do- (FiS- 483)’ forstær
kede paa de 6 midtre Felt for den øvre og paa de
4 midtre do. for den nedre ved 144 X 7 mm -
Fladtjern (Fig. 484). Endvidere er øvre Gurte
paa midtre Felt forstærket ved et 65 X 14 mm-
Fladtjern, stillet vertikalt mellem Vinkel] ernene.
(Fig. 485).
50*S0>S
65*65*7 65x65x7
It
50*50*S
/9
Fig. 483Fig. 482
Fig. 485.Fig. 484.
Ved samtlige Knudepunkter ligger en 14 mm.
tyk Jernplade imellem de forskjellige Vinkeljern
og Fladtjern og forenet med disse ved 16 mm.
Klinknagler. Fig. 486 viser exempelvis Knude
punktet ved b i større Maalestok.
Bærevæggene danner den fornødne Afstivning
efter Længderetningen, idet de hviler paa Søileka
pitælerne og fastskrues til selve Søilen, der har
firkantet Tversnit (140 X 150 mm.) ovenfor Kapi
tælen, medens den nedenfor samme er rund med
udvendig Diameter 180 mm. oventil, 205 mm. paa
Midten og 220 mm. nedentil.
Fig. 486.
Saavel Søilekapitælernes Overflader som Bære
væggenes Hvileplader er paa de Steder, hvor Glid
ning tillades. nemlig ved Søilerne 3, 4, 8 og 9 (se
Fig. 480), afhøvlede glatte for at lette den ved
Temperaturforskjellen opstaaende Udvidelse ogSam
mendragning. Af samme Grund er heller ikke paa
disse Steder de Skruer, hvorved Bærevæggene fæ
stes til Søilerne, skruede længere ind, end at der
er tilstrækkeligt Spillerum for Glidningen frem og
tilbage.
Paa Midten af hvert Par ligeoverfor hinanden
staaende Bærevægge og paa hvert Søilepar anbrin
ges en Tagbinder af Jern, konstrueret saaledes som
fremstillet i Fig. 487. Antallet af saadanne Bindere
bliver følgelig 21 og Afstanden mellem dem = 5 m.
Binderne forbindes indbyrdes ved 7 Stkr. Tag
aaser af T-formig valsede Jernbjælker No. 14 og 17.
Ved Tagaasernes Skjødning, der altid er udført
over en af de Bindere, der hviler paa Søilerne, er
iagttaget, at Hullerne for Skruebolterne er gjort
aflange, saa at Udvidelse og Sammentrækning ved
Temperaturforandringer ikke hindres.
Da Taget i hver Ende skyder 2 m. udenfor
den yderste Binder, har Aaserne selvfølgelig her en
tilsvarende større Længde.
