Den øverste Skaade bør da være saa lang, at
man bekvemt kan naa den uden at behøve at stige
op paa en Stol.
Lukning ved Hjælp af Espagnoletstang er ud
mærket god og letvindt. Den anvendes ved Vinduer
uden fast Midtpost.
En rund Jernstang af Længde lig Rammens
Høide fæstes til den ene Rammes Slaglist saaledes,
at den ved Hjælp af et paa Midten anbragt Haand
tag kan dreies rundt i flere i Rammen fæstede
Hylser eller Øiebolte.
Stangen har i øvre og nedre Ende en krum,
horizontalt liggende Hage, der kan gribe ind i en
Klo eller Snabel, anbragt paa Karmen og Kryds
posten.
Haandtaget kan slaaes ned i en til den anden
Vindusramme fæstet Hage ligedan som en Klinke.

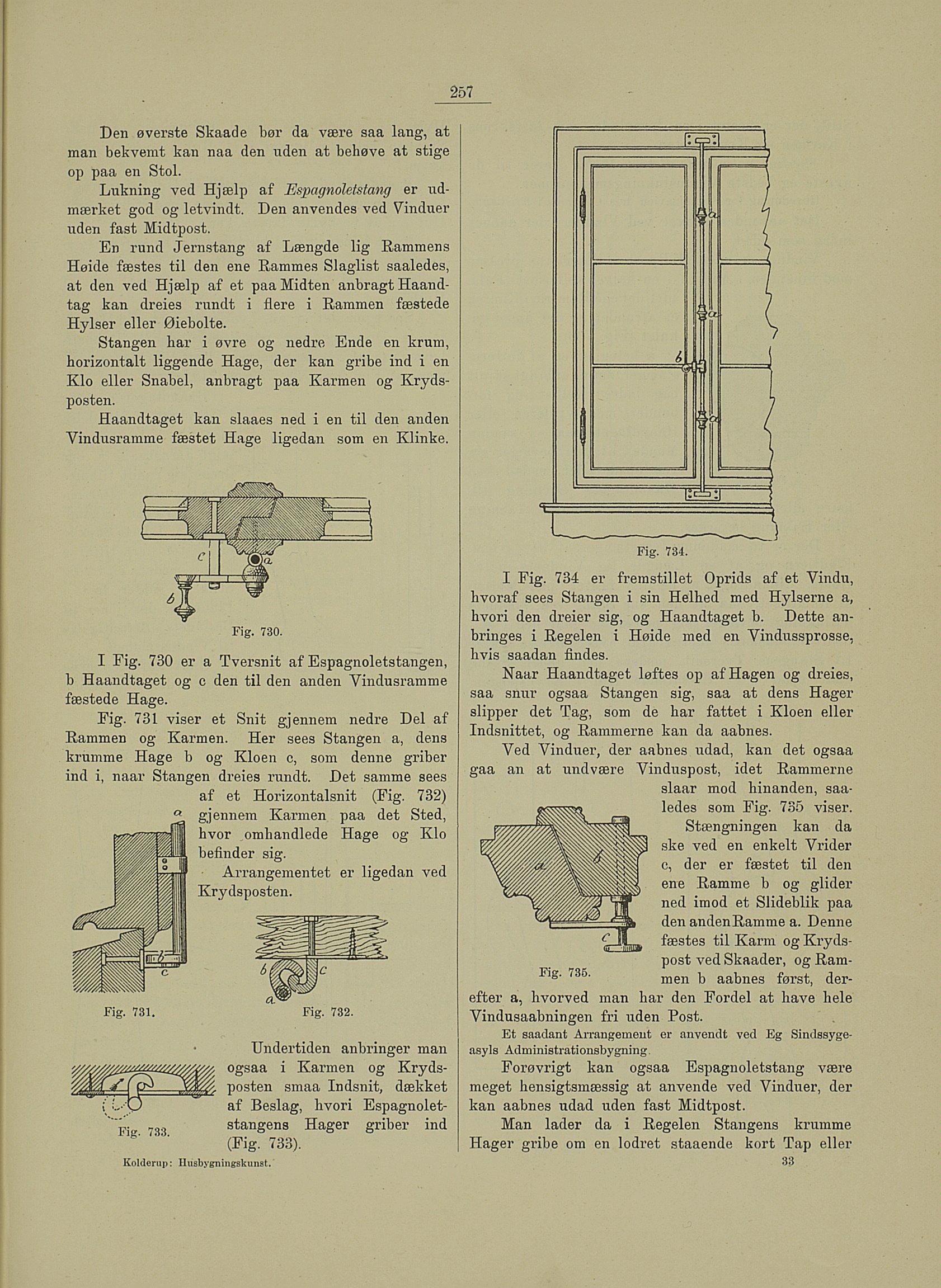

Fig. 730.
I Fig. 730 er a Tversnit af Espagnoletstangen,
b Haandtaget og c den til den anden Vindusramme
fæstede Hage.
Fig. 731 viser et Snit gjennem nedre Del af
Rammen og Karmen. Her sees Stangen a, dens
krumme Hage b og Kloen c, som denne griber
ind i, naar Stangen dreies rundt. Det samme sees
af et Horizontalsnit (Fig. 732)
a gjennem Karmen paa det Sted,
Fig. 731.
Fig. 733.
Kolderup : Husbygningskunst
Fig. 732.
Undertiden anbringer man
ogsaa i Karmen og Kryds
posten smaa Indsnit, dækket
af Beslag, hvori Espagnolet
stangens Hager griber ind
(Fig. 733).
Fig. 734.
I Fig. 734 er fremstillet Oprids af et Vindu,
hvoraf sees Stangen i sin Helhed med Hylserne a,
hvori den dreier sig, og Haandtaget b. Dette an
bringes i Regelen i Høide med en Vindussprosse,
hvis saadan flndes.
Naar Haandtaget løftes op af Hagen og dreies,
saa snur ogsaa Stangen sig, saa at dens Hager
slipper det Tag, som de har fattet i Kloen eller
Indsnittet, og Rammerne kan da aabnes.
Ved Vinduer, der aabnes udåd, kan det ogsaa
gaa an at undvære Vinduspost, idet Rammerne
slaar mod hinanden, saa-
ledes som Fig. 735 viser.
Stængningen kan da
den andenßamme a. Denne
fæstes til Karm og Kryds
post ved Skaader, og Ram
men b aabnes først, der-Fig. 735.
efter a, hvorved man har den Fordel at have hele
Vindusaabningen fri uden Post.
Et saadant Arrangement er anvendt ved Eg Sindssyge
asyls Administrationsbygning.
Forøvrigt kan ogsaa Espagnoletstang være
meget hensigtsmæssig at anvende ved Vinduer, der
kan aabnes udåd uden fast Midtpost.
Man lader da i Regelen Stangens krumme
Hager gribe om en lodret staaende kort Tap eller
hvor omhandlede Hage og Klo
befinder sig.
Arrangementet er ligedan ved
Krydsposten.
ske ved en enkelt Vrider
c, der er fæstet til den
ene Ramme b og glider
ned imod et SJideblik paa
