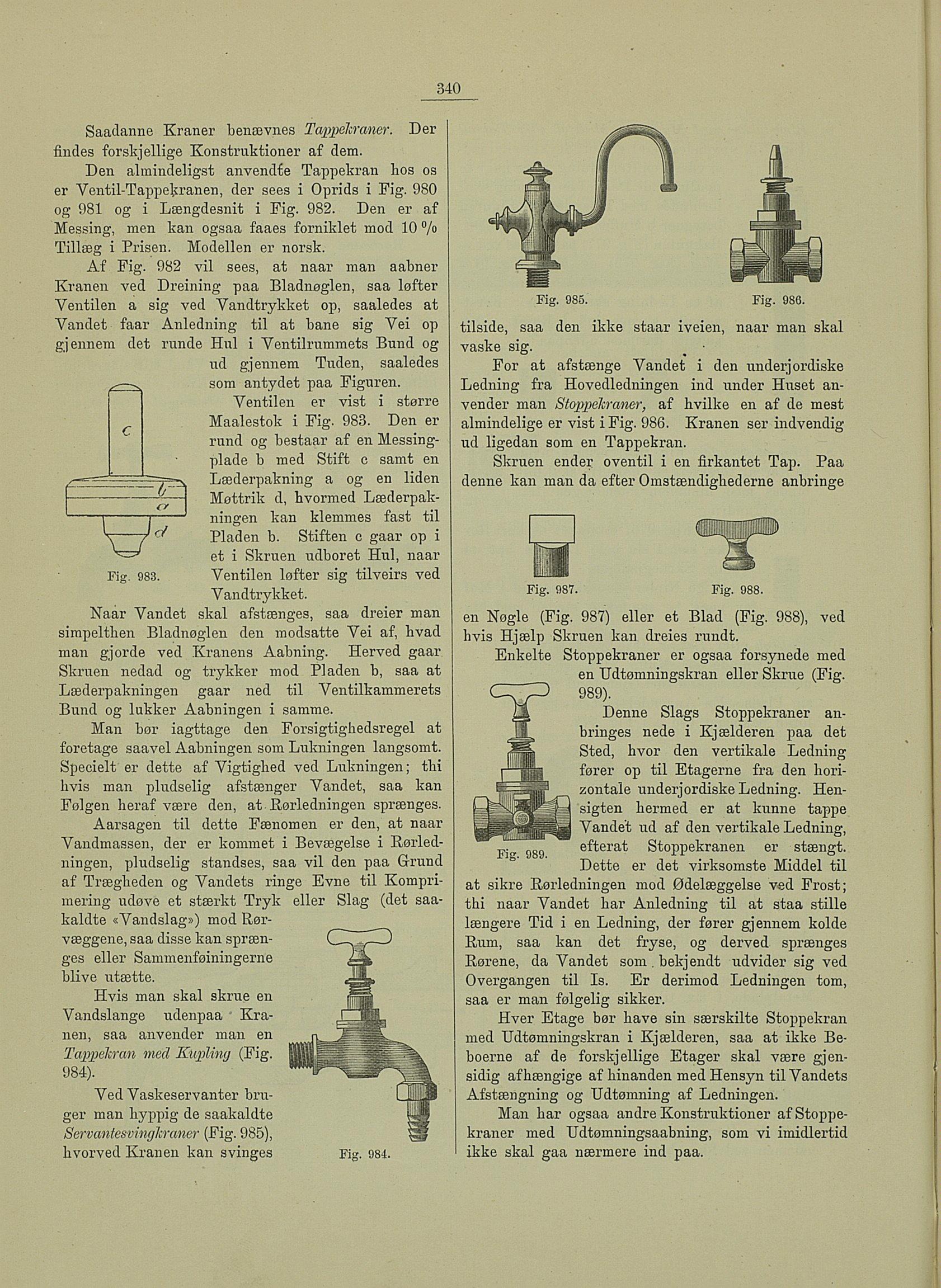

340
Saadanne Kraner benævnes Tappelraner. Der
findes forskjellige Konstruktioner af dem.
Den almindeligst anvendfe Tappekran hos os
er Ventil-Tappekranen, der sees i Oprids i Fig. 980
og 981 og i Længdesnit i Fig. 982. Den er af
Messing, men kan ogsaa faaes forniklet mod 10 °/o
Tillæg i Prisen. Modellen er norsk.
Af Fig. 982 vil sees, at naar man aabner
Kranen ved Dreining paa Bladnøglen, saa løfter
Ventilen a sig ved Vandtrykket op, saaledes at
Våndet faar Anledning til at bane sig Vei op
gjennem det runde Hul i Ventilrummets Bund og
ud gjennem Tuden, saaledes
som antydet paa Figuren.
Ventilen er vist i større
Maalestok i Fig. 983. Den er
rund og bestaar af en Messing-
plade b med Stift c samt en
Læderpakning a og en liden
Mjøttrik d, hvormed Læderpak
ningen kan klemmes fast til
Pladen b. Stiften c gaar op i
et i Skruen udboret Hul, naar
Ventilen løfter sig tilveirs ved
Vandtrykket.
Fig. 983.
Naar Våndet skal afstænges, saa dreier man
simpelthen Bladnøglen den modsatte Vei af, hvad
man gjorde ved Kranens Aabning. Herved gaar
Skruen nedad og trykker mod Pladen b, saa at
Læderpakningen gaar ned til Ventilkammerets
Bund og lukker Aabningen i samme.
Man bør iagttage den Forsigtighedsregel at
foretage saavel Aabningen som Lukningen langsomt.
Specielt er dette af Vigtighed ved Lukningen; thi
hvis man pludselig afstænger Våndet, saa kan
Følgen heraf være den, at Rørledningen sprænges.
Aarsagen til dette Fænomen er den, at naar
Vandmassen, der er kommet i Bevægelse i Rørled
ningen, pludselig standses, saa vil den paa Grund
af Trægheden og Vandets ringe Evne til Kompri
mering udøve et stærkt Tryk eller Slag (det saa
kaldte «Vandslag») mod Rør-
væggene, saa disse kan spræn
ges eller Sammenføiningerne
blive utætte.
Hvis man skal skrue en
Vandslange udenpaa Kra
nen, saa anvender man en
Tappekran med Kupling (Fig.
984).
Ved Vaskeservanter bru
ger man hyppig de saakaldte
Servantesvinglcraner (Fig. 985),
hvorved Kranen kan svinges Fig. 984.
Fig. 985. Fig. 986.
tilside, saa den ikke staar iveien, naar man skal
vaske sig.
For at afstænge Våndet i den underjordiske
Ledning fra Hovedledningen ind under Huset an
vender man Stoppélcraner, af hvilke en af de mest
almindelige er vist i Fig. 986. Kranen ser indvendig
ud ligedan som en Tappekran.
Skruen ender oventil i en firkantet Tap. Paa
denne kan man da effcer Omstændighederne anbringe
Fig. 987. Fig. 988.
en Nøgle (Fig. 987) eller et Blad (Fig. 988), ved
hvis Hjælp Skruen kan dreies rundt.
Enkelte Stoppekraner er ogsaa forsynede med
en Udtømningskran eller Skrue (Fig.
989).
Denne Slags Stoppekraner an-
bringes nede i Kjælderen paa det
Sted, hvor den vertikale Ledning
fører op til Etagerne fra den hori
zontale underjordiske Ledning. Hen
sigten hermed er at kunne tappe
Våndet ud af den vertikale Ledning,
F> 989 efterat Stoppekranen er stængt.
Dette er det virksomste Middel til
at sikre Rørledningen mod Ødelæggelse ved Frost;
thi naar Våndet har Anledning til at staa stille
længere Tid i en Ledning, der fører gjennem kolde
Rum, saa kan det fryse, og derved sprænges
Rørene, da Våndet som . bekjendt udvider sig ved
Overgangen til Is. Er derimod Ledningen tom,
saa er man følgelig sikker.
Hver Etage bør have sin særskilte Stoppekran
med Udtømningskran i Kjælderen, saa at ikke Be
boerne af de forskjellige Etager skal være gjen
sidig afhængige af hinanden med Hensyn til Vandets
Afstængning og Udtømning af Ledningen.
Man har ogsaa andre Konstruktioner af Stoppe
kraner med Udtømningsaabning, som vi imidlertid
ikke skal gaa nærmere ind paa.
