353
i i • ^o’T’
denne Ventil ; men derved faar Ventilen c et Stød,
saa den aabner sig, hvorved en ny Mængde Vand
trænger ind i Vindkjedlen, sammenpresser j^der
ligere Luften i denne og driver Våndet liøiere op i
Røret e, hvorefter c lukker sig.

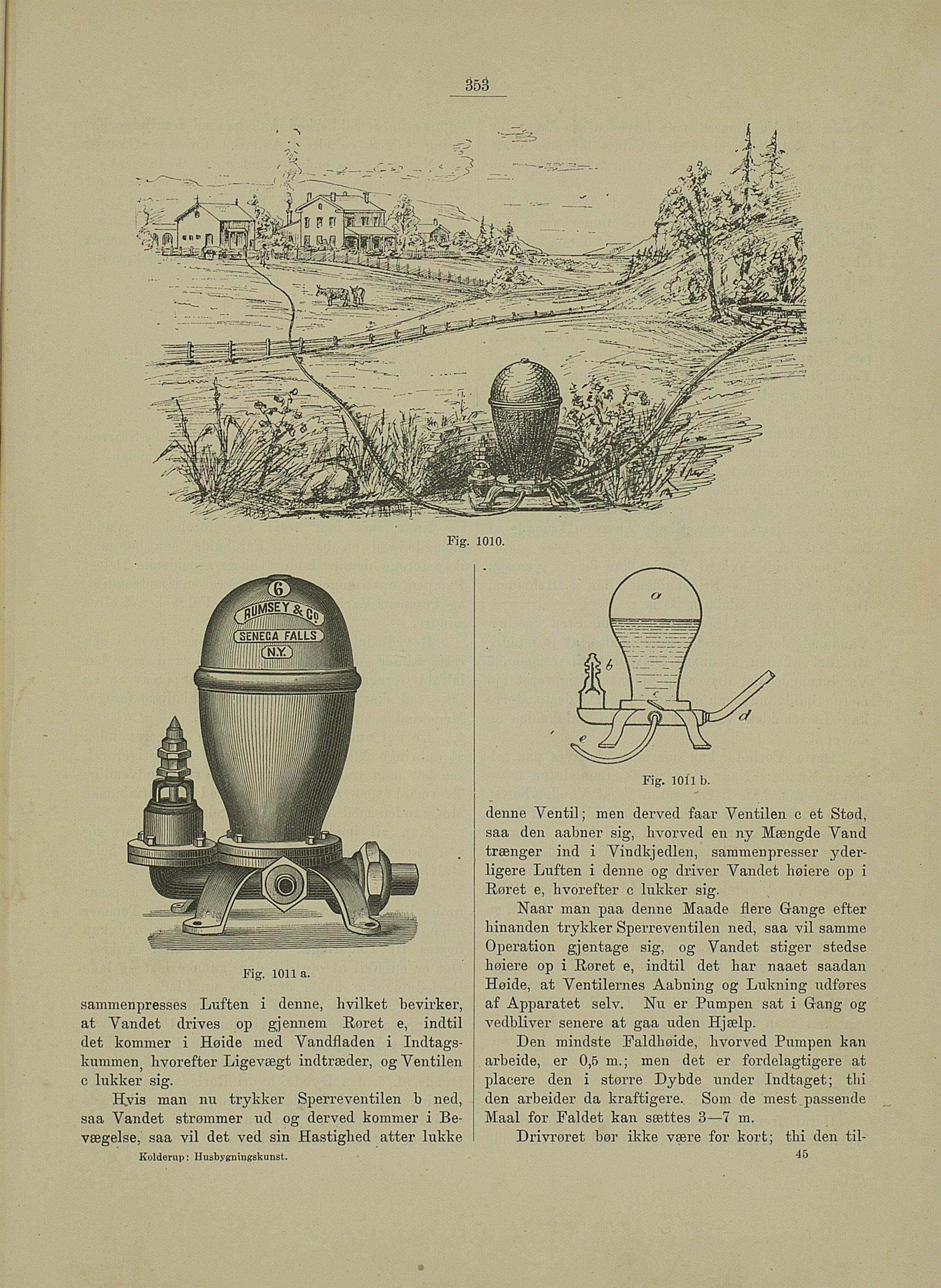

Fig. 1011 a.
sammenpresses Luften i denne, hvilket bevirker,
at Våndet drives op gjennem Røret e, indtil
det kommer i Høide med Vandfladen i Indtags
kummen) hvorefter Ligevægt indtræder, og Ventilen
c lukker sig.
Hvis man nu trykker Sperreventilen b ned,
saa Våndet strømmer ud og derved kommer i Be
vægelse, saa vil det ved sin Hastighed atter lukke
Kolderup : Husbygningskunst.
Naar man paa denne Maade flere Gange efter
hinanden trykker Sperreventilen ned, saa vil samme
Operation gjentage sig, og Våndet stiger stedse
høiere op i Røret e, indtil det har naaet saadan
Høide, at Ventilernes Aabning og Lukning udføres
af Apparatet selv. Nu er Pumpen sat i Gang og
vedbliver senere at gaa uden Hjælp.
Den mindste Faldhøide, hvorved Pumpen kan
arbeide, er 0,5 m.; men det er fordelagtigere at
placere den i større Dybde under Indtaget; thi
den arbeider da kraftigere. Som de mest.passende
Maal for Faldet kan sættes 3—7 m.
Drivrøret bør ikke være for kort; thi den til
