388
ved en Fladjernstang
g, der altsaa gaar tvers
over fra den ene Side
væg til den anden. Til
denne Stang er klinket
en Plade h, der ved
Vægtstangens Bevægel
se kan glide op og ned
i skråa Retning langs
Træbrettet i, der udgjør
den ene Del af Torv
strøbeholderens Bund.
I den anden Del af
denne Bund, betegnet
ved Bogstavet k, er en
finSlitse eller langstrakt
Spalteaabning, hvori-

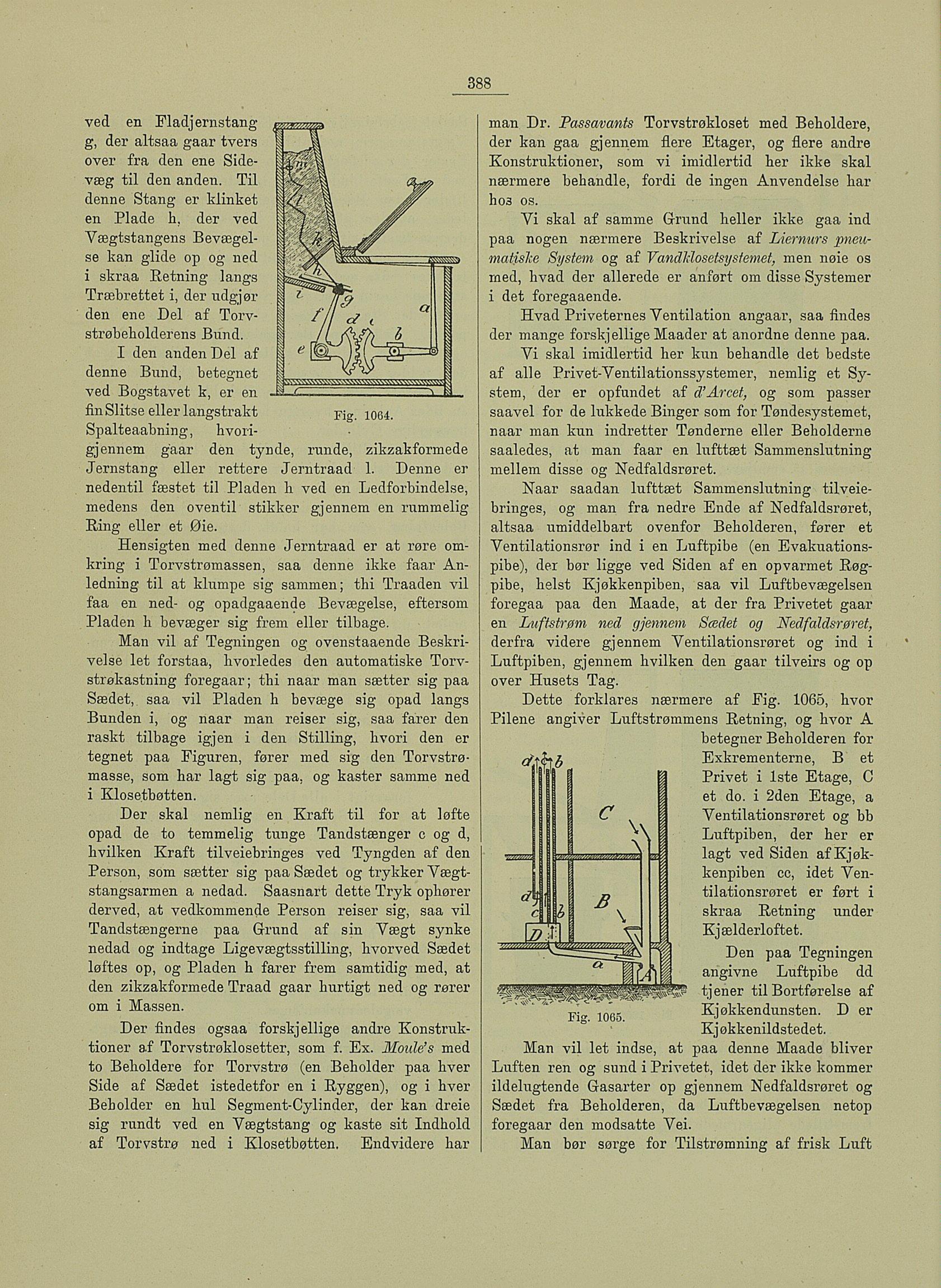

Fig. 1064.
gjennem gaar den tynde, runde, zikzakformede
Jernstang eller rettere Jerntraad 1. Denne er
nedentil fæstet til Pladen h ved en Ledforbindelse,
medens den oventil stikker gjennem en rummelig
Ring eller et Øie.
Hensigten med denne Jerntraad er at røre om
kring i Torvstrømassen, saa denne ikke faar An
ledning til at klumpe sig sammen; thi Traaden vil
faa en ned- og opadgaaende Bevægelse, eftersom
Pladen h bevæger sig frem eller tilbage.
Man vil af Tegningen og ovenstaaende Beskri
velse let forståa, hvorledes den automatiske Torv
strøkastning foregaar; thi naar man sætter sig paa
Sædet, saa vil Pladen h bevæge sig opad langs
Bunden i, og naar man reiser sig, saa farer den
raskt tilbage igjen i den Stilling, hvori den er
tegnet paa Figuren, fører med sig den Torvstrø
masse, som har lagt sig paa. og kaster samme ned
i Klosetbøtten.
Der skal nemlig en Kraft til for at løfte
opad de to temmelig tunge Tandstænger c og d,
hvilken Kraft tilveiebringes ved Tyngden af den
Person, som sætter sig paa Sædet og trykker Vægt
stangsarmen a nedad. Saasnart dette Tryk ophører
derved, at vedkommende Person reiser sig, saa vil
Tandstængerne paa Grund af sin Vægt synke
nedad og indtage Ligevægtsstilling, hvorved Sædet
løftes op, og Pladen h farer frem samtidig med, at
den zikzakformede Traad gaar hurtigt ned og rører
om i Massen.
Der findes ogsaa forskjellige andre Konstruk
tioner af Torvstrøklosetter, som f. Ex. Moule’s med
to Beholdere for Torvstrø (en Beholder paa hver
Side af Sædet istedetfor en i Ryggen), og i hver
Beholder en hul Segment-Cylinder, der kan dreie
sig rundt ved en Vægtstang og kaste sit Indhold
af Torvstrø ned i Klosetbøtten. Endvidere har
man Dr. Passavants Torvstrøkloset med Beholdere,
der kan gaa gjennem flere Etager, og flere andre
Konstruktioner, som vi imidlertid her ikke skal
nærmere behandle, fordi de ingen Anvendelse har
ho 3os.
Vi skal af samme Grund heller ikke gaa ind
paa nogen nærmere Beskrivelse af Liernurs pneu
matiske System og af Vandldosetsystemet, men nøie os
med, hvad der allerede er anført om disse Systemer
i det foregaaende.
Hvad Priveternes Ventilation angaar, saa findes
der mange forskjelligeMaader at anordne denne paa.
Vi skal imidlertid her kun behandle det bedste
af alle Privet-Ventilationssystemer, nemlig et Sy
stem, der er opfundet af d’Arcet, og som passer
saavel for de lukkede Binger som for Tøndesystemet,
naar man kun indretter Tønderne eller Beholderne
saaledes, at man faar en lufttæt Sammenslutning
mellem disse og Nedfaldsrøret.
Naar saadan lufttæt Sammenslutning tilveie
bringes, og man fra nedre Ende af Nedfaldsrøret,
altsaa umiddelbart ovenfor Beholderen, fører et
Ventilationsrør ind i en Luftpibe (en Evakuations
pibe), der bør ligge ved Siden af en opvarmet Røg
pibe, helst Kjøkkenpiben, saa vil Luftbevægelsen
foregaa paa den Maade, at der fra Privetet gaar
en Luftstrøm ned gjennem Sædet og Nedfaldsrøret,
derfra videre gjennem Ventilationsrøret og ind i
Luftpiben, gjennem hvilken den gaar tilveirs og op
over Husets Tag.
Dette forklares nærmere af Fig. 1065, hvor
Pilene angiver Luftstrømmens Retning, og hvor A
betegner Beholderen for
Exkrementerne, B et
Privet i Iste Etage, C
Luftpiben, der her er
lagt ved Siden af Kjøk
kenpiben cc, idet Ven
tilationsrøret er ført i
skråa Retning under
Kjælderloftet.
Den paa Tegningen
angivne Luftpibe dd
tjener til Bortførelse af
Kjøkkendunsten. D er
Kjøkkenildstedet.
Fig. 1065.
Man vil let indse, at paa denne Maade bliver
Luften ren og sund i Privetet, idet der ikke kommer
ildelugtende Gasarter op gjennem Nedfaldsrøret og
Sædet fra Beholderen, da Luftbevægelsen netop
foregaar den modsatte Vei.
Man bør sørge for Tilstrømning af frisk Luft
et do. i 2den Etage, a
C Ventilationsrøret og bb
