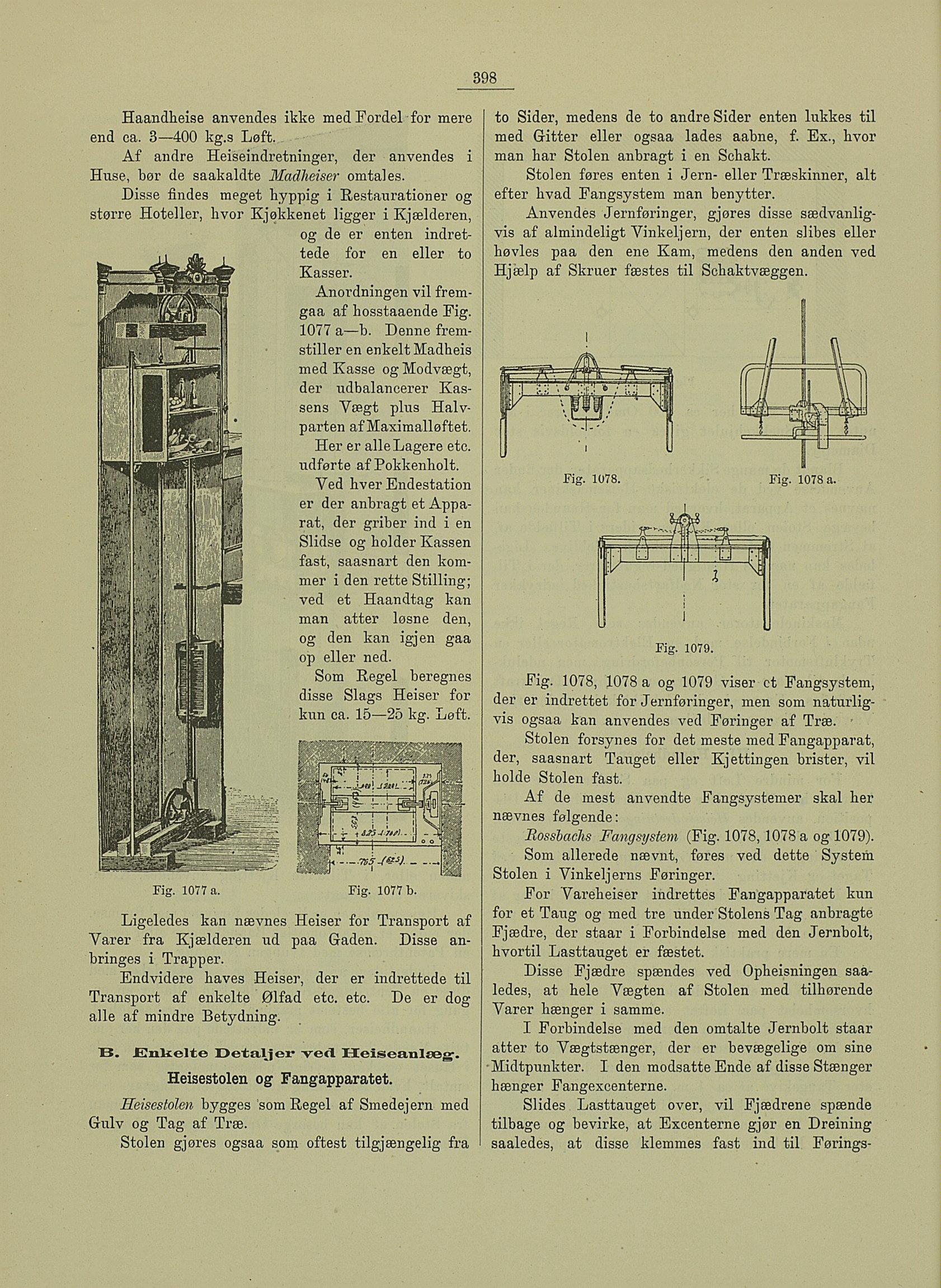

398
Haandheise anvendes ikke med Fordel for mere
end ca. 3—400 kg.s Løft.
Af andre Heiseindretninger, der anvendes i
Huse, bør de saakaldte Madlieiser omtales.
Disse findes meget hyppig i Restaurationer og
større Hoteller, hvor Kjøkkenet ligger i Kjælderen,
og de er enten indret-
tede for en eller to
Kasser.
Anordningen vil frem-
gaa af hosstaaende Fig.
1077 a—b. Denne frem-
stiller en enkelt Madheis
med Kasse og Modvægt,
der udbalancerer Kas-
sens Vægt plus Halv-
Fig. 1077 a. Fig. 1077 b.
Ligeledes kan nævnes Heiser for Transport af
Varer fra Kjælderen ud paa Gaden. Disse an
bringes i Trapper.
Endvidere håves Heiser, der er indrettede til
Transport af enkelte Ølfad etc. etc. De er dog
alle af mindre Betydning.
"O. JEnlielte Detaljer ved Heiseanlæg.
Heisestolen og Fangapparatet.
Heisestolen bygges som Regel af Smedejern med
Gulv og Tag af Træ.
Stolen gjøres ogsaa sona oftest tilgjængelig fra
parten afMaximaliøftet.
Her er alle Lågere etc.
udførte af Pokkenholt.
Ved hver Endestation
er der anbragt et Appa-
rat, der griber ind i en
Slidse og holder Kassen
fast, saasnart den kom-
mer i den rette Stilling;
ved et Haandtag kan
man atter løsne den,
og den kan igjen gaa
op eller ned.
Som Regel beregnes
disse Slags Heiser for
kun ca. 15—25 kg. Løft.
to Sider, medens de to andre Sider enten lukkes til
med Gitter eller ogsaa lades aabne, f. Ex., hvor
man har Stolen anbragt i en Schakt.
Stolen føres enten i Jern- eller Træskinner, alt
efter hvad Fangsystem man benytter.
Anvendes Jernføringer, gjøres disse sædvanlig
vis af almindeligt Vinkeljern, der enten slibes eller
høvles paa den ene Kam, medens den anden ved
Hjælp af Skruer fæstes til Schaktvæggen.
Fig. 1079.
Fig. 1078, 1078 a og 1079 viser et Fangsystem,
der er indrettet for Jernføringer, men som naturlig
vis ogsaa kan anvendes ved Føringer af Træ. -
Stolen forsynes for det meste med Fangapparat,
der, saasnart Tanget eller Kjettingen brister, vil
holde Stolen fast.
Af de mest anvendte Fangsystemer skal her
nævnes følgende:
Rossbachs Fangsystem (Fig. 1078, 1078 a og 1079).
Som allerede nævnt, føres ved dette System
Stolen i Vinkeljerns Føringer.
For Vareheiser indrettes Fangapparatet kun
for et Taug og med tre under Stolens Tag anbragte
Fjædre, der staar i Forbindelse med den Jernbolt,
hvortil Lasttauget er fæstet.
Disse Fjædre spændes ved Opheisningen saa
ledes, at hele Vægten af Stolen med tilhørende
Varer hænger i samme.
I Forbindelse med den omtalte Jernbolt staar
atter to Vægtstænger, der er bevægelige om sine
Midtpunkter. I den modsatte Ende af disse Stænger
hænger Fangexcenterne.
Slides Lasttauget over, vil Fjædrene spænde
tilbage og bevirke, at Excenterne gjør en Dreining
saaledes, at disse klemmes fast ind til Førings
