399
skinnerne. Har nu Excenterne naaet Skinnerne,
vil Stolen, der jo søger at falde nedover, paa Grund
af Friktionen mellem Excenterne og Skinnerne
bringe disse til at klemme sig endnu bedre fast,
og jo større Vægt, desto fastere griber Excenterne,
og desto præcisere følger Fangningen.
Ved Personelevatorer, hvor der anvendes to
Tauge, er Anordningen truffet saaledes, at naar et
af Taugene springer, og derved altsaa Ligevægten
ophører, bringes Fangapparatet til at virke, selv
om ogsaa det andet Taug senere skulde rives over.
Ved Stolens Gulv anbringes et i Forbindelse
med Fangapparatet staaende Net, der, saasnart det
støder paa nogen Forhindring, ogsaa bevirker Fang
apparatets Indgribning og Stolens Stilstand.
Ved den sidst nævnte Foranstaltning udelukkes^
at man kan komme tilskade ved’ at befinde sig
under Heisen under dennes Nedfart.
Bossbaclis Fangapparat ansees for Tiden som
det mest fuldkomne. Det åndes her i Landet an
vendt paa følgende Steder: Steen & Strøms For
retningslokale, Storthingsplads 7, Kristiania Glas
magasin etc.

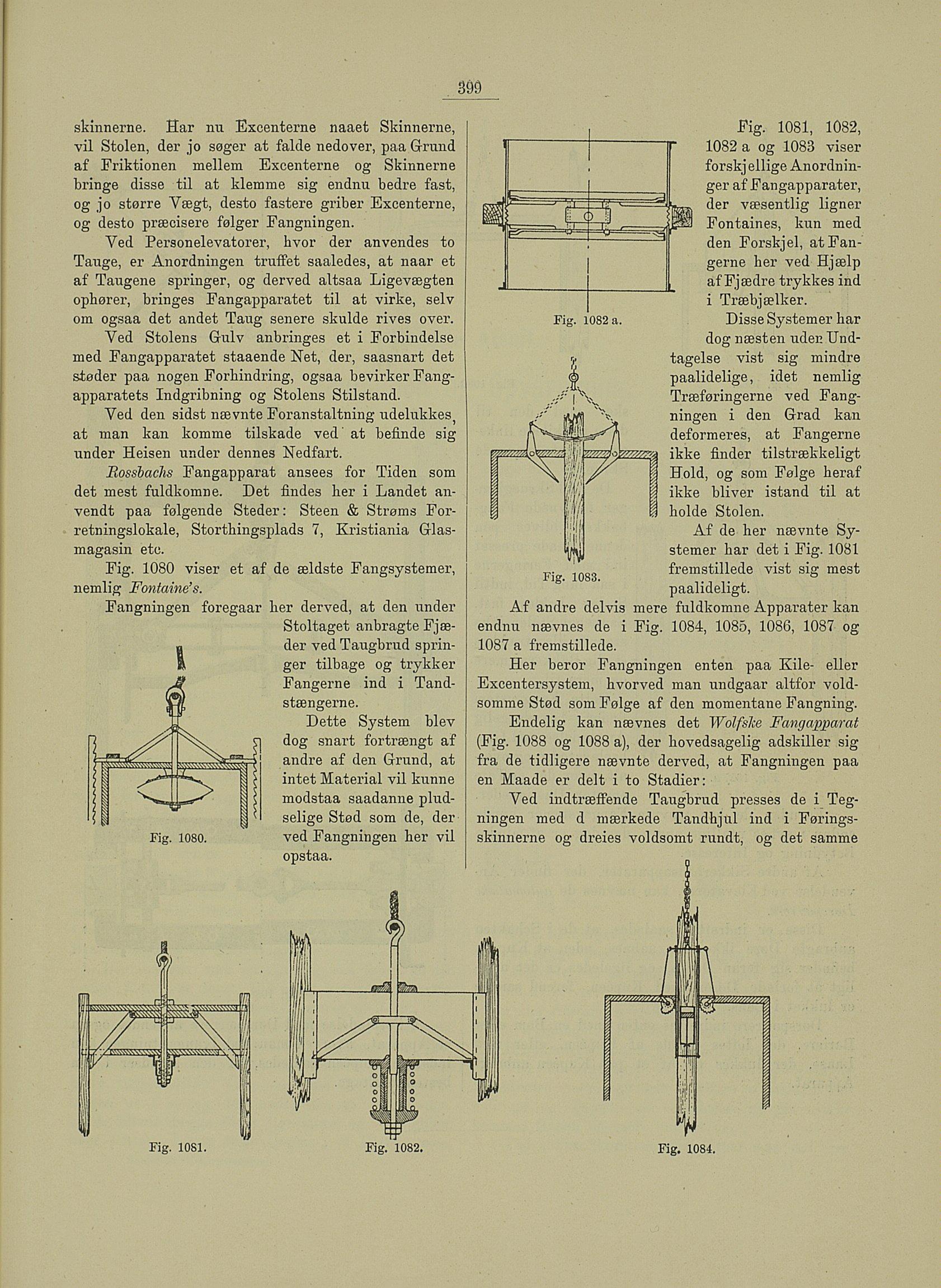

Fig. 1080 viser et af de ældste Fangsystemer,
nemlig Fontaine’s.
Fangningen foregaar her derved, at den under
Stoltaget anbragte Fjæ-
n der ved Taugbrud sprin
te ger tilbage og trykker
Fangerne ind i Tand-
stængerne.
Dette S}^stem blev
dog snart fortrængt af
Fig. 1080.
opstaa.
Fig. 1081.
andre af den Grund, at
intet Material vil kunne
modstaa saadanne plud
selige Stød som de, der
ved Fangningen her vil
Fig. 1082.
Fig. 1081, 1082,
1082 a og 1083 viser
forsk] ellige Anordnin
ger af Fangapparater,
der væsentlig ligner
Fontaines, kun med
den Forskjel, at Fan
gerne her ved Hjælp
af Fjædre trykkes ind
i Træbjælker.
Disse Systemer har
dog næsten uder. Und-
’,’ tagelse vist sig mindre
© paalidelige, idet nemlig
r ix\ Træføringerne ved Fang-
ningen i den Grad kan
deformeres, at Fangerne
ikke linder tilstrækkeligt
Hold, og som Følge heraf
ikke bliver istand til at
holde Stolen.
Af de her nævnte Sy-
stemer har det i Fig. 1081
Fi fremstillede vist sig mest
paalideligt.
Af andre delvis mere fuldkomne Apparater kan
endnu nævnes de i Fig. 1084, 1085, 1086, 1087 og
1087 a fremstillede.
Her beror Fangningen enten paa Kile- eller
Excentersystem, hvorved man undgaar altfor vold
somme Stød som Følge af den momentane Fangning.
Endelig kan nævnes det WolfsJce Fangapparat
(Fig. 1088 og 1088 a), der hovedsagelig adskiller sig
fra de tidligere nævnte derved, at Fangningen paa
en Maade er delt i to Stadier:
Ved indtræffende Taugbrud presses de i Teg
ningen med d mærkede Tandhjul ind i Førings
skinnerne og dreies voldsomt rundt, og det samme
Fig. 1084.
Fig. 1082 a.
