INDUSTRITID NIN G E N NORDEN
139

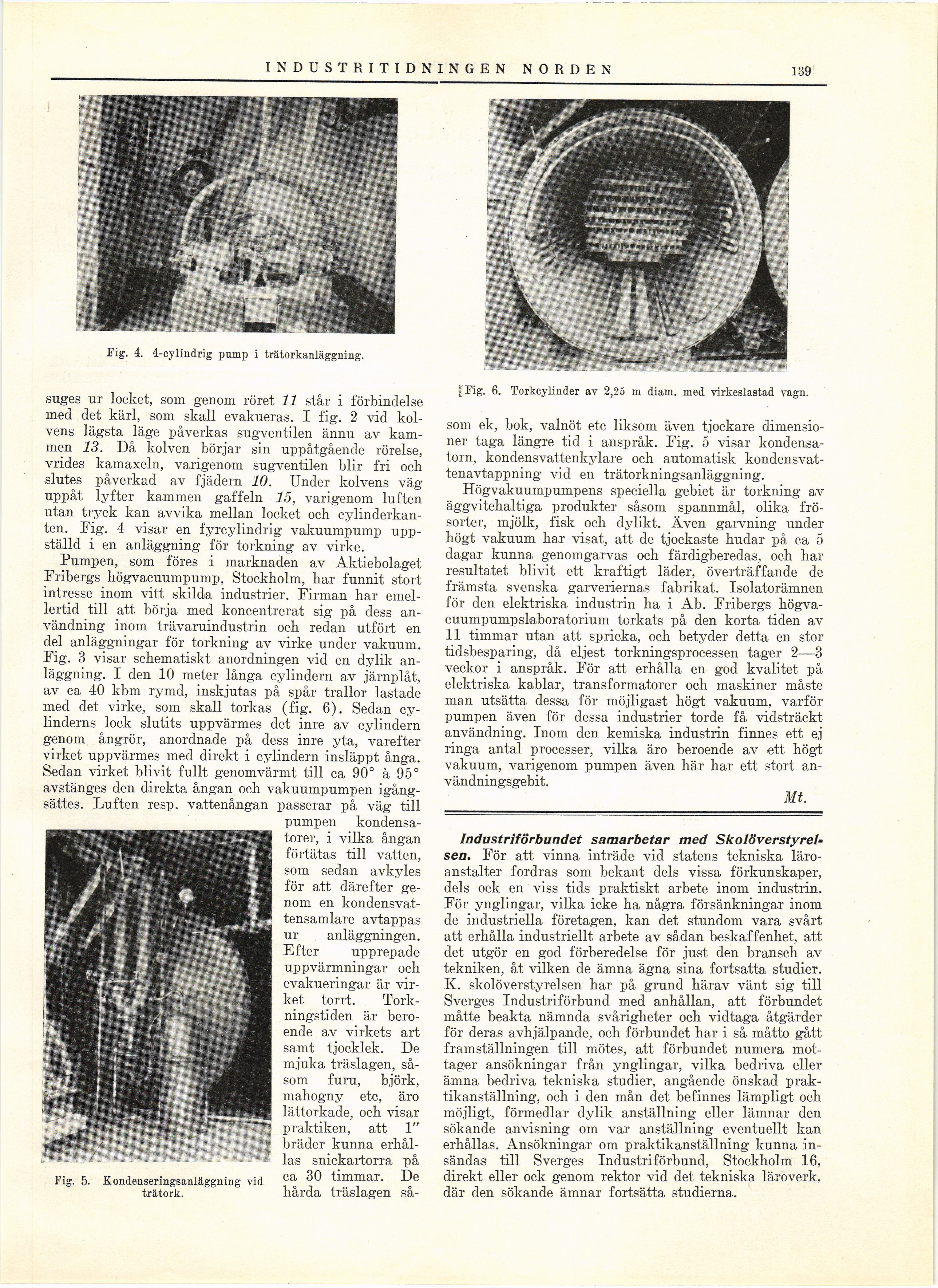

Fig. 4. 4-cylindrig pump i trätorkanläggning.
[Fig. 6. Torkcylinder av 2,25 m diam. med virkeslastad vagn.
som ek, bok, valnöt etc liksom även tjockare
dimensioner taga längre tid i anspråk. Fig. 5 visar
kondensatorn, kondensvattenkjdare och automatisk
kondensvat-tenavtappning vid en trätorkningsanläggning.
Högvakuumpumpens speciella gebiet är torkning av
äggvitehaltiga produkter såsom spannmål, olika
frösorter, mjölk, fisk och dylikt. Även garvning under
högt vakuum har visat, att de tjockaste hudar på ca 5
dagar kunna genomgarvas och färdigberedas, och har
resultatet blivit ett kraftigt läder, överträffande de
främsta svenska garveriernas fabrikat. Isolatorämnen
för den elektriska industrin ha i Ab. Fribergs
högva-cuumpumpslaboratorium torkats på den korta tiden av
11 timmar utan att spricka, och betyder detta en stor
tidsbesparing, då eljest torkningsprocessen tager 2—3
veckor i anspråk. För att erhålla en god kvalitet på
elektriska kablar, transformatorer och maskiner måste
man utsätta dessa för möjligast högt vakuum, varför
pumpen även för dessa industrier torde få vidsträckt
användning. Inom den kemiska industrin finnes ett ej
ringa antal processer, vilka äro beroende av ett högt
vakuum, varigenom pumpen även här har ett stort
användningsgebit.
Mt.
Industriförbundet samarbetar med
Skolöverstyrelsen. För att vinna inträde vid statens tekniska
läroanstalter fordras som bekant dels vissa förkunskaper,
dels ock en viss tids praktiskt arbete inom industrin.
För ynglingar, vilka icke ha några försänkningar inom
de industriella företagen, kan det stundom vara svårt
att erhålla industriellt arbete av sådan beskaffenhet, att
det utgör en god förberedelse för just den bransch av
tekniken, åt vilken de ämna ägna sina fortsatta studier.
K. skolöverstyrelsen har på grund härav vänt sig till
Sverges Industriförbund med anhållan, att förbundet
måtte beakta nämnda svårigheter och vidtaga åtgärder
för deras avhjälpande, och förbundet har i så måtto gått
framställningen till mötes, att förbundet numera
mottager ansökningar från ynglingar, vilka bedriva eller
ämna bedriva tekniska studier, angående önskad
praktikanställning, och i den mån det befinnes lämpligt och
möjligt, förmedlar dylik anställning eller lämnar den
sökande anvisning om var anställning eventuellt kan
erhållas. Ansökningar om praktikanställning kunna
insändas till Sverges Industriförbund, Stockholm 16,
direkt eller ock genom rektor vid det tekniska läroverk,
där den sökande ämnar fortsätta studierna.
suges ur locket, som genom röret 11 står i förbindelse
med det kärl, som skall evakueras. I fig. 2 vid
kolvens lägsta läge påverkas sugventilen ännu av
kammen 13. Då kolven börjar sin uppåtgående rörelse,
vrides kamaxeln, varigenom sugventilen blir fri och
slutes påverkad av fjädern 10. Under kolvens väg
uppåt lyfter kammen gaffeln 15, varigenom luften
utan tryck kan avvika mellan locket och
cylinderkanten. Fig. 4 visar en fyrcylindrig vakuumpump
uppställd i en anläggning för torkning av virke.
Pumpen, som föres i marknaden av Aktiebolaget
Fribergs högvacuumpump, Stockholm, har funnit stort
intresse inom vitt skilda industrier. Firman har
emellertid till att börja med koncentrerat sig på dess
användning inom trävaruindustrin och redan utfört en
del anläggningar för torkning av virke under vakuum.
Fig. 3 visar schematiskt anordningen vid en dylik
anläggning. I den 10 meter långa cylindern av järnplåt,
av ca 40 kbm rymd, inskjutas på spår trallor lastade
med det virke, som skall torkas (fig. 6). Sedan
cylinderns lock slutits uppvärmes det inre av cylindern
genom ångrör, anordnade på dess inre yta, varefter
virket uppvärmes med direkt i cylindern insläppt ånga.
Sedan virket blivit fullt genomvärmt till ca 90° à 95°
avstänges den direkta ångan och vakuumpumpen
igång-sättes. Luften resp. vattenångan passerar på väg till
pumpen
kondensatorer, i vilka ångan
förtätas till vatten,
som sedan avkyles
för att därefter
genom en
kondensvat-tensamlare avtappas
ur anläggningen.
Efter upprepade
uppvärmningar och
evakueringar är
virket torrt.
Torkningstiden är
beroende av virkets art
samt tjocklek. De
mjuka träslagen,
såsom fura, björk,
mahogny etc, äro
lättorkade, och visar
praktiken, att 1"
bräder kunna
erhållas snickartorra på
ca 30 timmar. De
hårda träslagen så-
Fig. 5. Kondenseringsanläggning vid
trätork.
