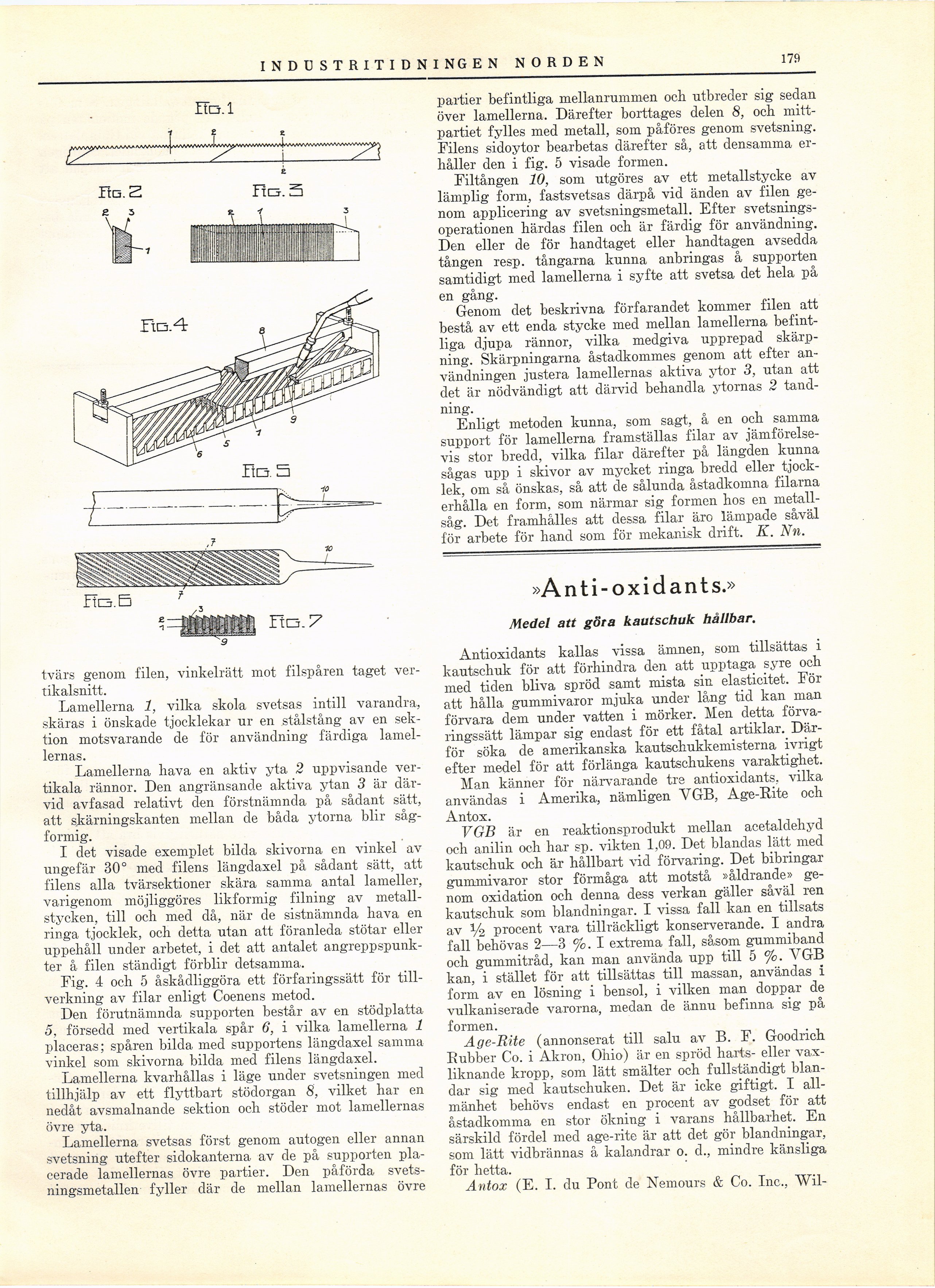

INDUSTRITID NIN G E N NORDEN
179
nb.i
fte.Z
Fic.S
Fto.4
Fi
Fto.7
tvärs genom filen, vinkelrätt mot filspåren taget
vertikalsnitt.
Lamellerna 1, vilka skola svetsas intill varandra,
skäras i önskade tjocklekar ur en stålstång av en
sektion motsvarande de för användning färdiga
lamellernas.
Lamellerna hava en aktiv yta 2 uppvisande
vertikala rännor. Den angränsande aktiva ytan 3 är
därvid avfasad relativt den förstnämnda på sådant sätt,
att skärningskanten mellan de båda ytorna blir
såg-formig.
I det visade exemplet bilda skivorna en vinkel av
ungefär 30° med filens längdaxel på sådant sätt, att
filens alla tvärsektioner skära samma antal lameller,
varigenom möjliggöres likformig filning av
metallstycken, till och med då, när de sistnämnda hava en
ringa tjocklek, och detta utan att föranleda stötar eller
uppehåll under arbetet, i det att antalet
angreppspunkter å filen ständigt förblir detsamma.
Fig. 4 och 5 åskådliggöra ett förfaringssätt för
tillverkning av filar enligt Coenens metod.
Den förutnämnda supporten består av en stödplatta
5, försedd med vertikala spår 6, i vilka lamellerna 1
placeras; spåren bilda med supportens längdaxel samma
vinkel som skivorna bilda med filens längdaxel.
Lamellerna kvarhållas i läge under svetsningen med
tillhjälp av ett flyttbart stödorgan 8, vilket har en
nedåt avsmalnande sektion och stöder mot lamellernas
övre yta,
Lamellerna svetsas först genom autogen eller annan
svetsning utefter sidokanterna av de på supporten
placerade lamellernas övre partier. Den påförda
svetsningsmetallen fyller där de mellan lamellernas övre
partier befintliga mellanrummen och utbreder sig sedan
över lamellerna. Därefter borttages delen 8, och
mittpartiet fylles med metall, som påföres genom svetsning.
Filens sidoytor bearbetas därefter så, att densamma
erhåller den i fig. 5 visade formen.
Filtången 10, som utgöres av ett metallstycke av
lämplig form, fastsvetsas därpå vid änden av filen
genom applicering av svetsningsmetall. Efter
svetsningsoperationen härdas filen och är färdig för användning.
Den eller de för handtaget eller handtagen avsedda
tången resp. tångarna kunna anbringas å supporten
samtidigt med lamellerna i syfte att svetsa det hela på
en gång.
Genom det beskrivna förfarandet kommer filen att
bestå av ett enda stycke med mellan lamellerna
befintliga djupa rännor, vilka medgiva upprepad
skärpning. Skärpningarna åstadkommes genom att efter
användningen justera lamellernas aktiva ytor 3, utan att
det är nödvändigt att därvid behandla ytornas 2
tandning.
Enligt metoden kunna, som sagt, å en och samma
support för lamellerna framställas filar av
jämförelsevis stor bredd, vilka filar därefter på längden kunna
sågas upp i skivor av mycket ringa bredd eller
tjocklek, om så önskas, så att de sålunda åstadkomna filarna
erhålla en form, som närmar sig formen hos en
metall-såg. Det framhålles att dessa filar äro lämpade såväl
för arbete för hand som för mekanisk drift. K. Nn.
»Anti-oxidants.»
Medel att göra kautschuk hållbar.
Antioxidants kallas vissa ämnen, som tillsättas i
kautschuk för att förhindra den att upptaga syre och
med tiden bliva spröd samt mista sin elasticitet. För
att hålla gummivaror mjuka under lång tid kan man
förvara dem under vatten i mörker. Men detta
förva-ringssätt lämpar sig endast för ett fåtal artiklar.
Därför söka de amerikanska kautschukkemisterna ivrigt
efter medel för att förlänga kautschukens varaktighet.
Man känner för närvarande tre antioxidants. vilka
användas i Amerika, nämligen V GB, Age-Rite och
Antox.
V GB är en reaktionsprodukt mellan acetaldehyd
och anilin och har sp. vikten 1,09. Det blandas lätt med
kautschuk och är hållbart vid förvaring. Det bibringar
gummivaror stor förmåga att motstå »åldrande»
genom oxidation och denna dess verkan gäller såväl ren
kautschuk som blandningar. I vissa fall kan en tillsats
av V2 procent vara tillräckligt konserverande. I andra
fall behövas 2—3 %. I extrema fall, såsom gummiband
och gummitråd, kan man använda upp till 5 %. V GB
kan, i stället för att tillsättas till massan, användas i
form av en lösning i bensol, i vilken man doppar de
vulkaniserade varorna, medan de ännu befinna sig på
formen.
Age-Rite (annonserat till salu av B. F. Goodrich
Rubber Co. i Akron, Ohio) är en spröd harts- eller
vax-liknande kropp, som lätt smälter och fullständigt
blandar sig med kautschuken. Det är icke giftigt. I
allmänhet behövs endast en procent av godset för att
åstadkomma en stor ökning i varans hållbarhet. En
särskild fördel med age-rite är att det gör blandningar,
som lätt vidbrännas å kalandrar o. d., mindre känsliga
för hetta.
Antox (E. I. du Pont de Nemours & Co. Inc., Wil-
