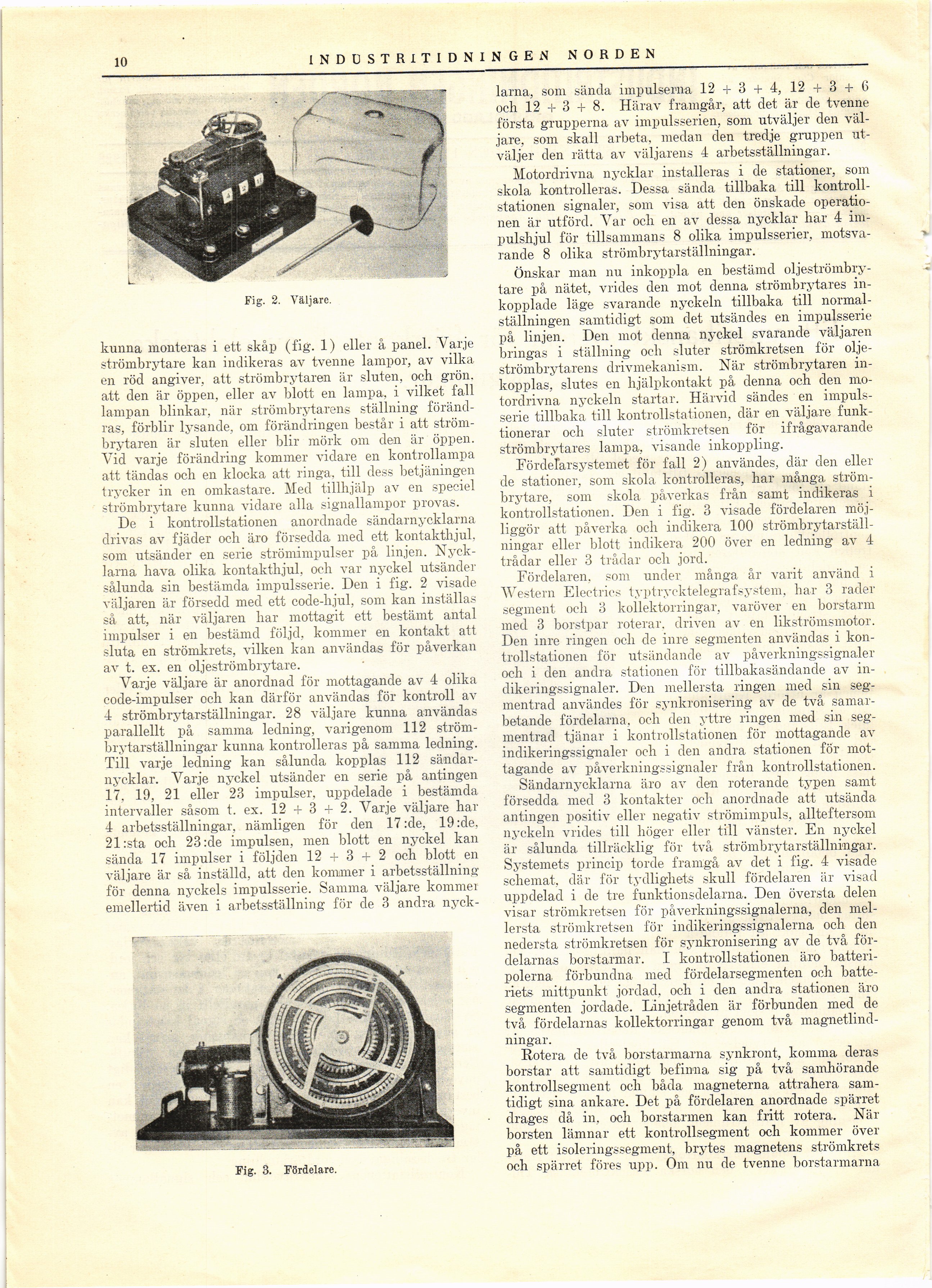

10
INDU STRITIDN INGEN NORDEN
Fig. 2. Väljare.
kunna monteras i ett skåp (fig. 1) eller å panel. Varje
strömbrytare kan indikeras av tvenne lampor, av vilka
en röd angiver, att strömbrytaren är sluten, och grön.
att den är öppen, eller av blott en lampa, i vilket fall
lampan blinkar, när strömbrytarens ställning
förändras, förblir lysande, om förändringen består i att
strömbrytaren är sluten eller blir mörk om den är öppen.
Vid varje förändring kommer vidare en kontrollampa
att tändas och en klocka att ringa, till dess betjäningen
trycker in en omkastare. Med tillhjälp av en speciel
strömbrytare kunna vidare alla signallampor provas.
De i kontrollstationen anordnade sändarnycklarna
drivas av fjäder och äro försedda med ett kontakthjul,
som utsänder en serie strömimpulser på linjen.
Nycklarna hava olika kontakthjul. och var nyckel utsänder
sålunda sin bestämda impulsserie. Den i fig. 2 visade
väljaren är försedd med ett code-hjul, som kan inställas
så att, när väljaren har mottagit ett bestämt antal
impulser i en bestämd följd, kommer en kontakt att
sluta en strömkrets, Aalken kan användas för påverkan
av t. ex. en oljeströmbrytare.
Varje väljare är anordnad för mottagande av 4 olika
code-impulser och kan därför användas för kontroll av
4 strömbryta.rställningar. 28 väljare kunna användas
parallellt på samma ledning, varigenom 112
strömbrytarställningar kunna kontrolleras på samma ledning.
Till varje ledning kan sålunda kopplas 112
sändar-nycklar. Varje nyckel utsänder en serie på antingen
17, 19, 21 eller 23 impulser, uppdelade i bestämda
intervaller såsom t. ex. 12 + 3 + 2. Varje väljare har
4 arbetsställningar, nämligen för den 17:de, 19:de,
21:sta och 23:de impulsen, men blott en nyckel kan
sända 17 impulser i följden 12 + 3 + 2 och blott en
väljare är så inställd, att den kommer i arbetsställning
för denna nyckels impulsserie. Samma väljare kommer
emellertid även i arbetsställning för de 3 andra nyck-
Fig. 3. FSrdelare.
lama, som sända impulserna 12 + 3 + 4, 12 + 3 + 6
och 12+3 + 8. Härav framgår, att det är de tvenne
första grupperna av impulsserien, som utväljer den
väljare, som skall arbeta, medan den tredje gruppen
utväljer den rätta av väljarens 4 arbetsställningar.
Motordrivna nycklar installeras i de stationer, som
skola kontrolleras. Dessa sända tillbaka till
kontrollstationen signaler, som visa att den önskade
operationen är utförd. Var och en av dessa nycklar har 4
impulshjul för tillsammans 8 olika impulsserier,
motsvarande 8 olika strömbrytarställningar.
Önskar man nu inkoppla en bestämd
oljeströmbrytare på nätet, vrides den mot denna strömbrytares
inkopplade läge svarande nyckeln tillbaka till
normalställningen samtidigt som det utsändes en impulsserie
på linjen. Den mot denna nyckel svarande väljaren
bringas i ställning och sluter strömkretsen för
oljeströmbrytarens drivmekanism. När strömbrytaren
inkopplas, slutes en hjälpkontakt på denna och den
motordrivna nyckeln startar. Härvid sändes en
impulsserie tillbaka till kontrollstationen, där en väljare
funktionerar och sluter strömkretsen för ifrågavarande
strömbrytares lampa, visande inkoppling.
Fördelarsystemet för fall 2) användes, där den eller
de stationer, som skola kontrolleras, har många
strömbrytare, som skola påverkas från samt indikeras i
kontrollstationen. Den i fig. 3 visade fördelaren
möjliggör att påverka och indikera 100
strömbrytarställningar eller blott indikera 200 över en ledning av 4
trådar eller 3 trådar och jord.
Fördelaren, som under många år varit använd i
Western Electrics typtrycktelegrafsystem, har 3 rader
segment och 3 kollektorringar, varöver en borstarna
med 3 borstpar roterar, driven av en likströmsmotor.
Den inre ringen och de inre segmenten användas i
kontrollstationen för utsändande av påverkningssignaler
och i den andra stationen för tillbakasändande av
indikeringssignaler. Den mellersta ringen med sin
segmentrad användes för synkronisering av de två
samarbetande fördelarna, och den yttre ringen med sin
segmentrad tjänar i kontrollstationen för mottagande av
indikeringssignaler och i den andra stationen för
mottagande av påverkningssignaler från kontrollstationen.
Sändarnycklarna äro av den roterande typen samt
försedda med 3 kontakter och anordnade att utsända
antingen positiv eller negativ strömimpuls, allteftersom
nyckeln vrides till höger eller till vänster. En nyckel
är sålunda tillräcklig för två strömbrytarställningar.
Systemets princip torde framgå av det i fig. 4 visade
schemat, där för tydlighets skull fördelaren är visad
uppdelad i de tre funktionsdelarna. Den översta delen
visar strömkretsen för påverkningssignalerna, den
mellersta strömkretsen för indikeringssignalerna och den
nedersta strömkretsen för synkronisering av de två
fördelarnas borstarmar. I kontrollstationen äro
batteripolerna förbundna med fördelarsegmenten och
batteriets mittpunkt jordad, och i den andra stationen äro
segmenten jordade. Linjetråden är förbunden med de
två fördelarnas kollektorringar genom två
magnetlind-ningar.
Rotera de två borstarmarna synkront, komma deras
borstar att samtidigt befinna sig på två samhörande
kontrollsegment ocli båda magneterna attrahera
samtidigt sina ankare. Det på fördelaren anordnade spärret
drages då in, och borstarmen kan fritt rotera. När
borsten lämnar ett kontrollsegment ocli kommer över
på ett isoleringssegment, brytes magnetens strömkrets
och spärret föres upp. Om nu de tvenne borstarmarna
