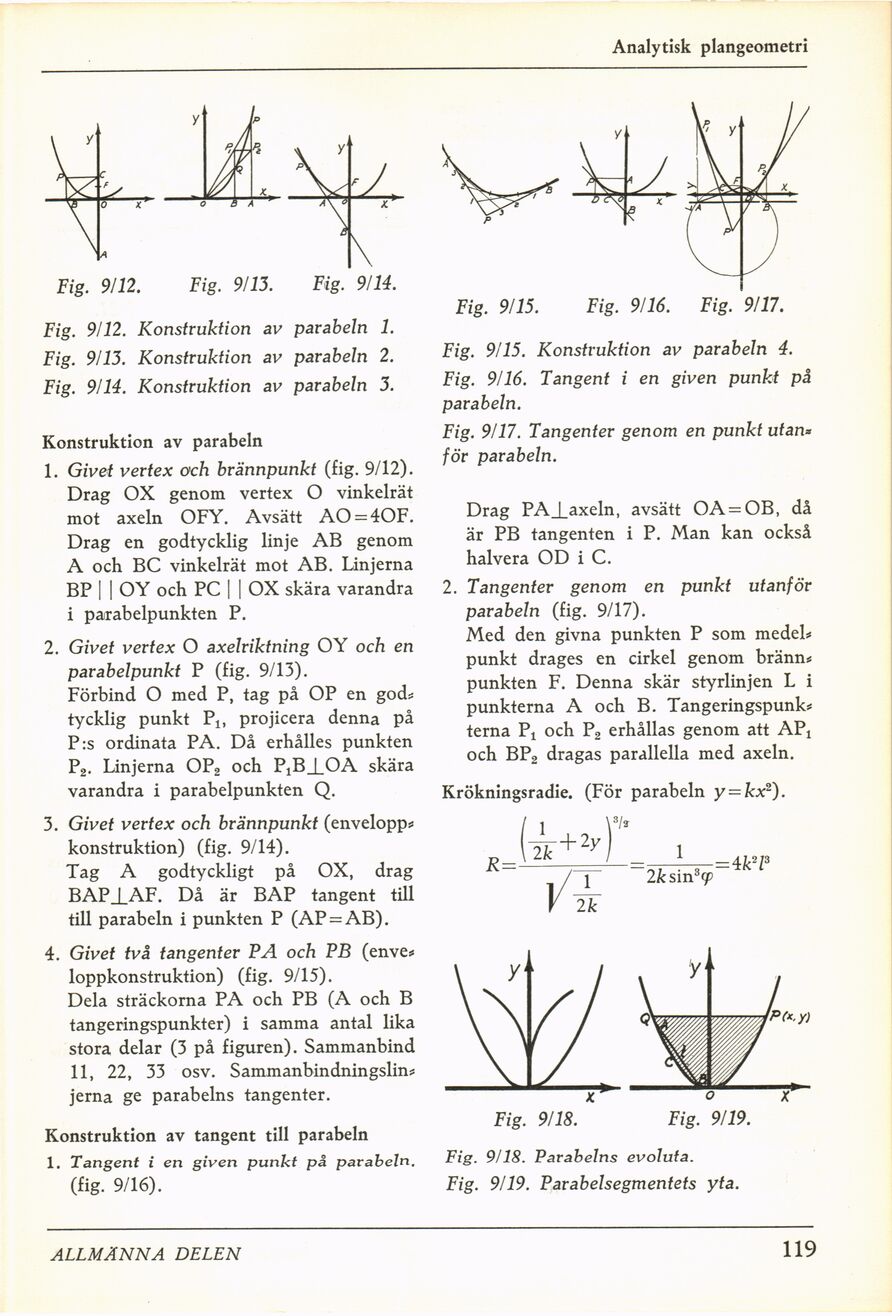

Analytisk plangeometri
Fig. 9/12. Fig. 9/13. Fig. 9/14
Fig. 9/12. Konstruktion av parabeln 1.
Fig. 9/13. Konstruktion av parabeln 2.
Fig. 9/14. Konstruktion av parabeln 3.
Konstruktion av parabeln
1. Givet vertex och brännpunkt (fig. 9/12).
Drag OX genom vertex O vinkelrät
mot axeln O FY. Avsätt A0 = 40F.
Drag en godtycklig linje AB genom
A och BC vinkelrät mot AB. Linjerna
BP | | OY och PC | | OX skära varandra
i parabelpunkten P.
2. Givet vertex O axelriktning OY och en
parabelpunkt P (fig. 9/13).
Förbind O med P, tag på OP en god*
tycklig punkt Plt projicera denna på
P:s ordinata PA. Då erhålles punkten
P2. Linjerna OP2 och PiB_[_OA skära
varandra i parabelpunkten Q.
3. Givet vertex och brännpunkt (envelopp*
konstruktion) (fig. 9/14).
Tag A godtyckligt på OX, drag
BAP_LAF. Då är BAP tangent till
till parabeln i punkten P (AP = AB).
4. Givet två tangenter PA och PB (enve*
loppkonstruktion) (fig. 9/15).
Dela sträckorna PA och PB (A och B
tangeringspunkter) i samma antal lika
stora delar (3 på figuren). Sammanbind
11, 22, 33 osv. Sammanbindningslin*
jerna ge parabelns tangenter.
Konstruktion av tangent till parabeln
1. Tangent i en given punkt på parabeln.
(fig. 9/16).
Fig. 9/15. Fig. 9/16. Fig. 9/17.
Fig. 9/15. Konstruktion av parabeln 4.
Fig. 9/16. Tangent i en given punkt på
parabeln.
Fig. 9/17. Tangenter genom en punkt utan»
för parabeln.
Drag PAJ_axeln, avsätt OA = OB, då
är PB tangenten i P. Man kan också
halvera OD i C.
2. Tangenter genom en punkt utanför
parabeln (fig. 9/17).
Med den givna punkten P som medel*
punkt drages en cirkel genom bränn*
punkten F. Denna skär styrlinjen L i
punkterna A och B. Tangeringspunk*
terna Pt och P2 erhållas genom att APt
och BP2 dragas parallella med axeln.
Krökningsradie. (För parabeln y = kx2).
R =
1 \3/*
2k+2y)
i
2/csin3qP
= 4 kH3
P(*.y)
Fig. 9/18. Fig. 9/19.
Fig. 9/18. Parabelns evoluta.
Fig. 9/19. Parabelsegmentets yta.
ALLMÄNNA DELEN
12 5
