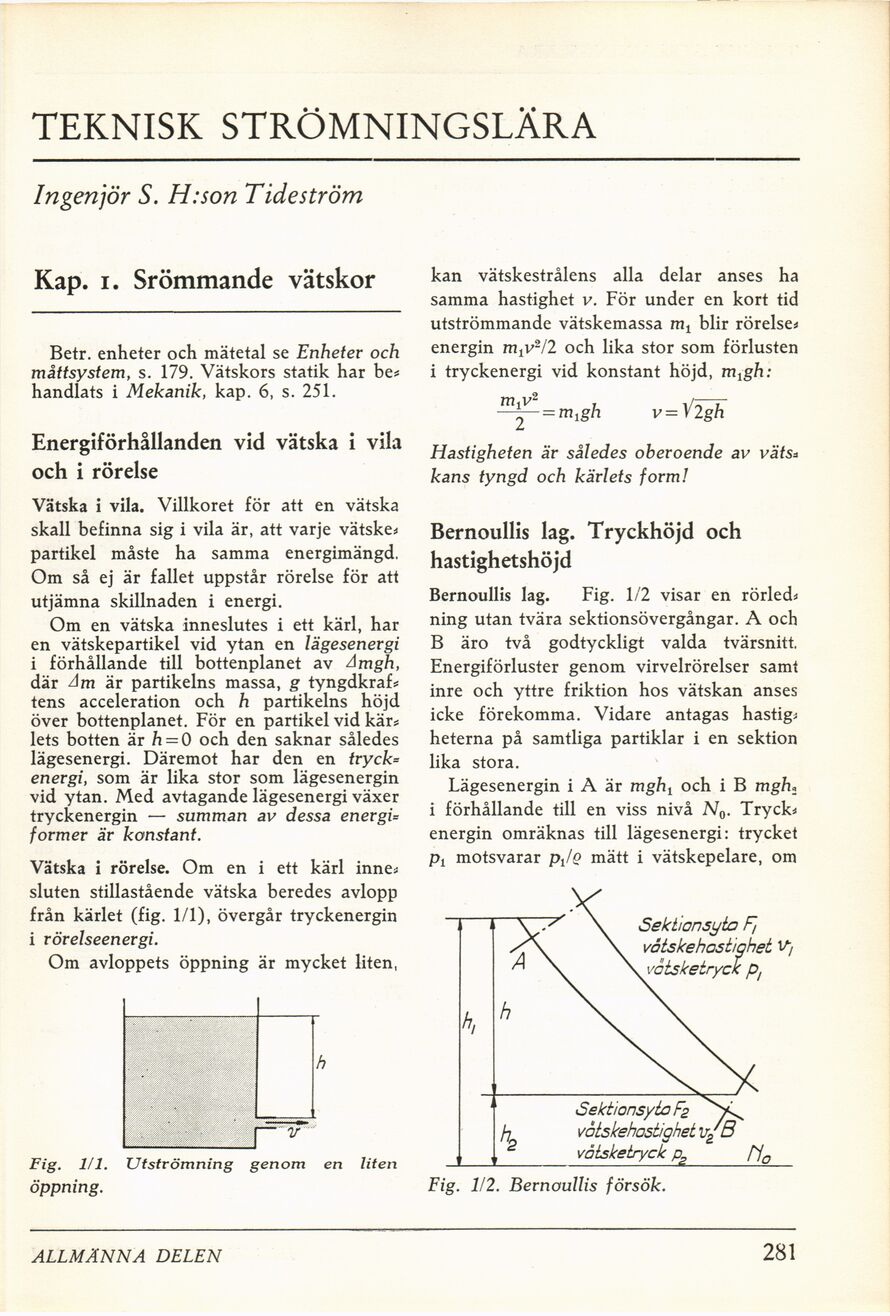

TEKNISK STRÖMNINGSLÄRA
Ingenjör S. H:son Tideström
Kap. i. Srömmande vätskor
Betr. enheter och mätetal se Enheter och
måttsystem, s. 179. Vätskors statik har be*
handlats i Mekanik, kap. 6, s. 251.
Energiförhållanden vid vätska i vila
och i rörelse
Vätska i vila. Villkoret för att en vätska
skall befinna sig i vila är, att varje vätske*
partikel måste ha samma energimängd.
Om så ej är fallet uppstår rörelse för att
utjämna skillnaden i energi.
Om en vätska inneslutes i ett kärl, har
en vätskepartikel vid ytan en lägesenergi
i förhållande till bottenplanet av dmgh,
där Am àr partikelns massa, g tyngdkraf*
tens acceleration och h partikelns höjd
över bottenplanet. För en partikel vid kär*
lets botten är h = 0 och den saknar således
lägesenergi. Däremot har den en tryck=
energi, som är lika stor som lägesenergin
vid ytan. Med avtagande lägesenergi växer
tryckenergin — summan av dessa energi=
former är konstant.
Vätska i rörelse. Om en i ett kärl inne*
sluten stillastående vätska beredes avlopp
från kärlet (fig. 1/1), övergår tryckenergin
i rörelseenergi.
Om avloppets öppning är mycket liten,
Fig. 1/1. Utströmning genom en liten
öppning.
kan vätskestrålens alla delar anses ha
samma hastighet v. För under en kort tid
utströmmande vätskemassa mt blir rörelse*
energin mxv2/2 och lika stor som förlusten
i tryckenergi vid konstant höjd, mxgh:
Ej-=m1gh v = ~\/2gh
Hastigheten är således oberoende av väts*
käns tyngd och kärlets form!
Bernoullis lag. Tryckhöjd och
hastighetshöjd
Bernoullis lag. Fig. 1/2 visar en rörleds
ning utan tvära sektionsövergångar. A och
B äro två godtyckligt valda tvärsnitt.
Energiförluster genom virvelrörelser samt
inre och yttre friktion hos vätskan anses
icke förekomma. Vidare antagas hastig;
heterna på samtliga partiklar i en sektion
lika stora.
Lägesenergin i A är mght och i B mgh2
i förhållande till en viss nivå N0. Tryck*
energin omräknas till lägesenergi: trycket
pt motsvarar p^Q mätt i vätskepelare, om
Fig. 1/2. Bernoullis försök.
ALLMÄNNA DELEN
281
