Strömmande vätskor
blir stötförlusten störst och hf = vJ2g, dvs.
totala rörelseenergin förloras.
Konstruktivt kan man minska stötför*
lusten med upp till 20 % genom en s. k.
diffusör enligt fig. 1/11.
Om övergången sker från större till
mindre rörsektion enligt fig. 1/12 kontra*
heras vätskan. Vätsekestrålen får därige*
nom mindre sektionsyta (fk) än röret (/).
Kvoten fk/f kallas kontraktionskoefficient
och betecknas ß. Vätskestrålens hastighet
vk>v2; fk-vk = f’v2 (jfr s. 289) och efter
»i-s \r~y-
T-1 (&0
substitution vk = v2/ß. Enligt (6) erhålles
1 /v, \2 vi 11
2 g \ß
Stötförluster av liknande karaktär föror
sakas även av ventiler o. d., som äro in
satta i ledningen. I praktiken anger man
ofta förlusten, ehuru oegentligt, i ekviva
lent rörlängd, dvs. det antal meter rak
rörledning av samma dimenison, som ger
motsvarande förlusthöjd.
Motstånd i knän och krökar. Fig. 1/14 vi*
sar huvudtypen för knä resp. krök. För*

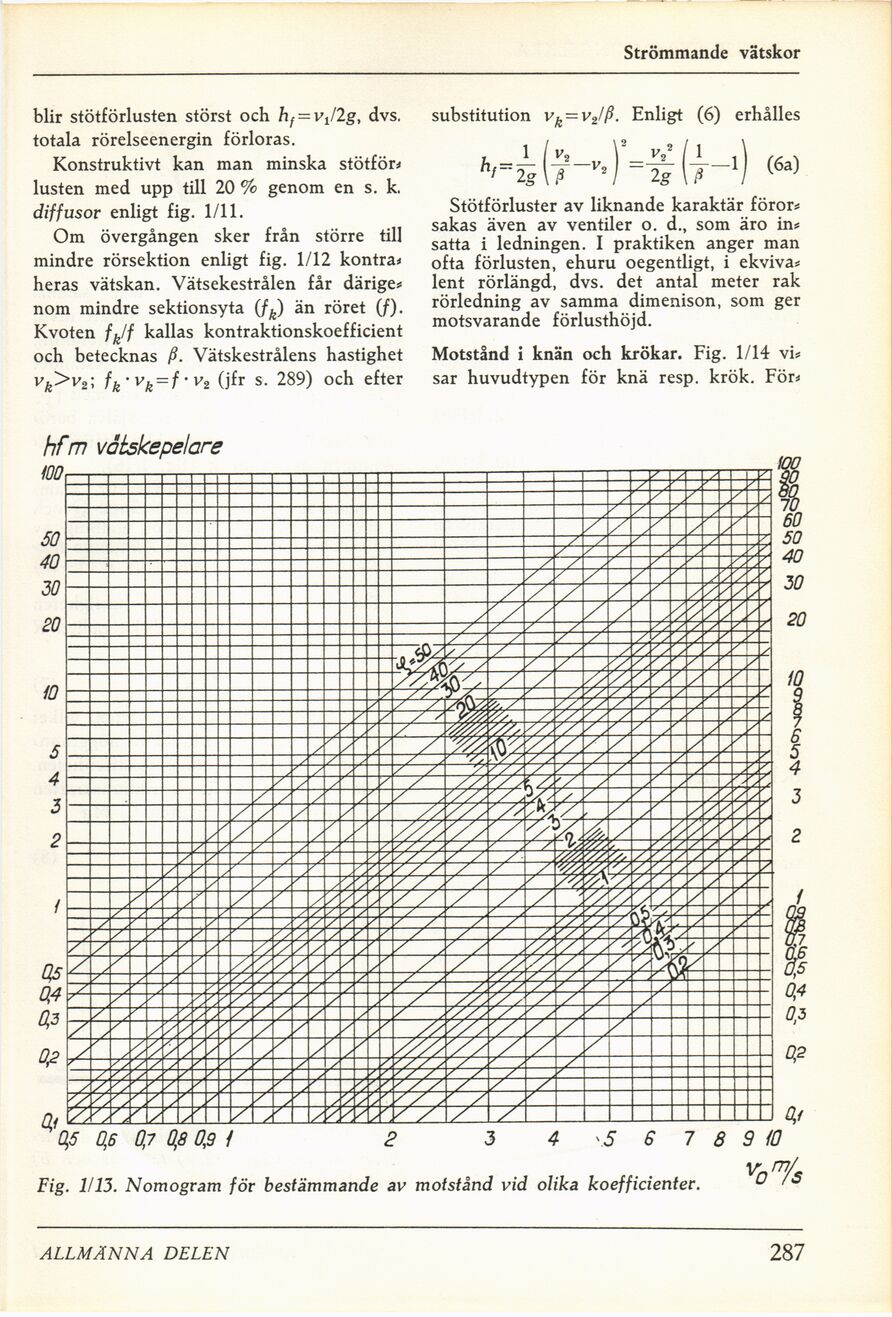

Fig. 1/13. Nomogram för bestämmande av motstånd vid olika koefficienter.
ALLMÄNNA DELEN
287
