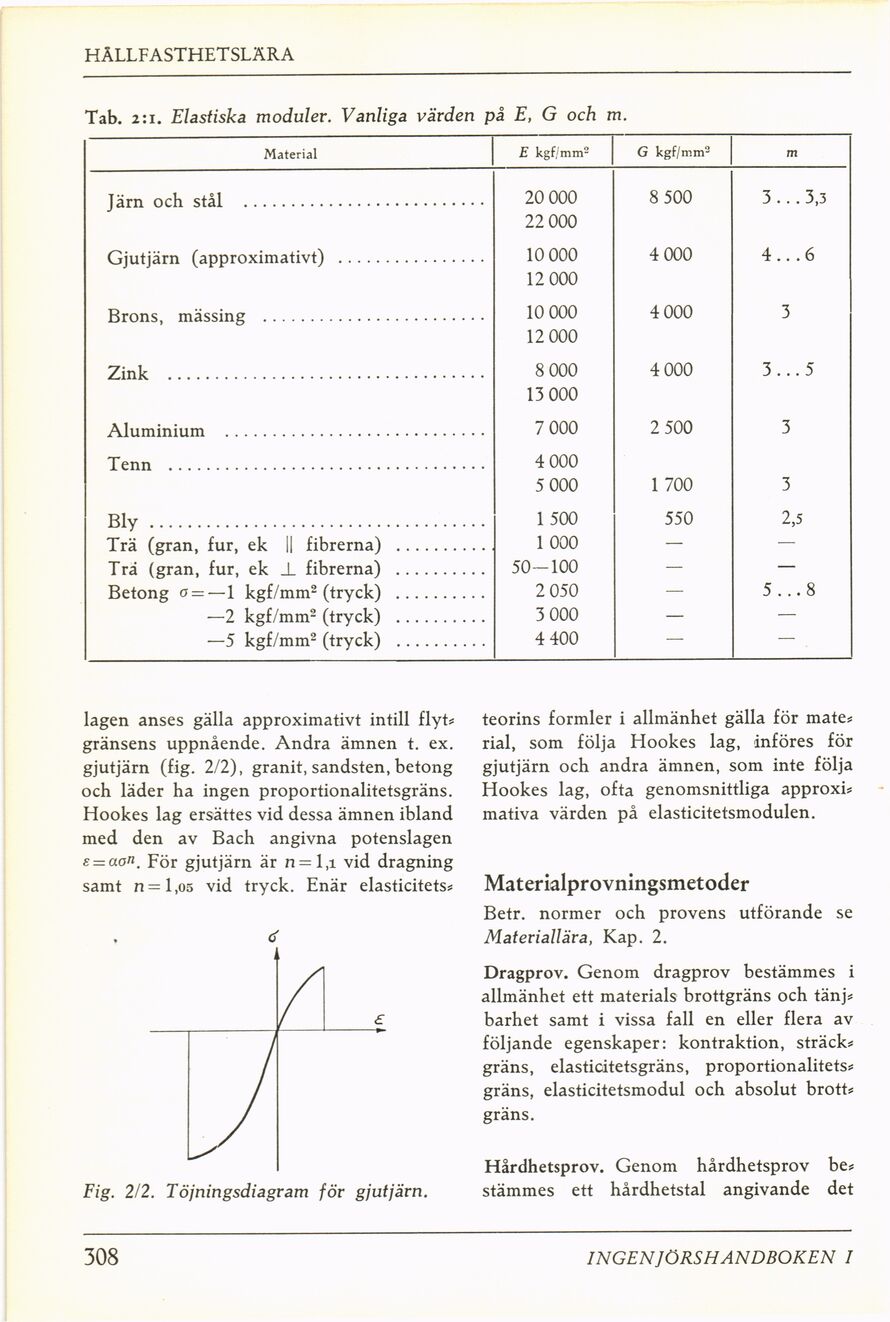

HÅLLFASTHETSLÄRA
Tab. 2:1. Elastiska moduler. Vanliga värden på E, G och m.
Material E kgf/mm2 G kgf/mm3 m
Järn och stål .......................... 20 000 8 500 3 ... 3,3
22 000
Gjutjärn (approximativt) ................ 10 000 4 000 4.. .6
12 000
Brons, mässing ........................ 10 000 4 000 3
12 000
Zink .................................. 8 000 4 000 3...5
13 000
Aluminium ............................ 7 000 2 500 3
Tenn .................................. 4 000
5 000 1 700 3
Bly .................................... 1 500 550 2,5
Trä (gran, fur, ek || fibrerna) .......... 1 000 — —
Trå (gran, fur, ek _L fibrerna) .......... 50-100 — —
Betong o = —1 kgf/mm2 (tryck) .......... 2 050 — 5...8
—2 kgf/mm2 (tryck) .......... 3 000 — —
—5 kgf/mm2 (tryck) .......... 4 400 — —
lagen anses gälla approximativt intill flyt*
gränsens uppnående. Andra ämnen t. ex.
gjutjärn (fig. 2/2), granit, sandsten, betong
och läder ha ingen proportionalitetsgräns.
Hookes lag ersättes vid dessa ämnen ibland
med den av Bach angivna potenslagen
£ = ao«. För gjutjärn är n = l,i vid dragning
samt n=l,05 vid tryck. Enär elasticitets*
teorins formler i allmänhet gälla för mate*
rial, som följa Hookes lag, införes för
gjutjärn och andra ämnen, som inte följa
Hookes lag, ofta genomsnittliga approxi*
mativa värden på elasticitetsmodulen.
Materialprovningsmetoder
Betr. normer och provens utförande se
Materiallära, Kap. 2.
Dragprov. Genom dragprov bestämmes i
allmänhet ett materials brottgräns och tänj*
barhet samt i vissa fall en eller flera av
följande egenskaper: kontraktion, sträck*
gräns, elasticitetsgräns, proportionalitets*
gräns, elasticitetsmodul och absolut brott*
gräns.
Hårdhetsprov. Genom hårdhetsprov be*
stämmes ett hårdhetstal angivande det
308
INGENJÖRSHANDBOKEN I
Fig. 2/2. Töjningsdiagram för gjutjärn.
