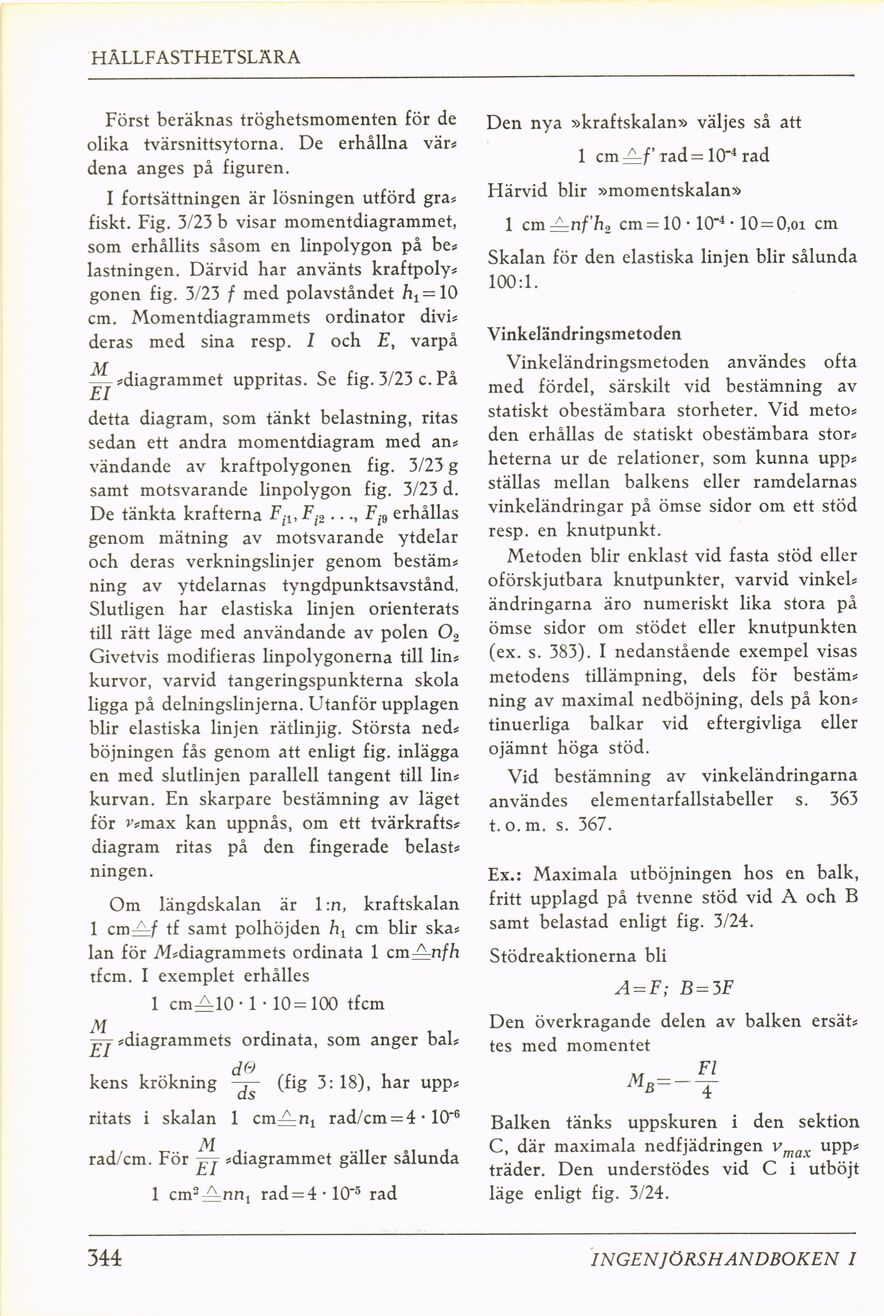

HÅLLFASTHETSLÄRA
Först beräknas tröghetsmomenten för de
olika tvärsnittsytorna. De erhållna vär*
dena anges på figuren.
I fortsättningen är lösningen utförd gra*
fiskt. Fig. 3/23 b visar momentdiagrammet,
som erhållits såsom en linpolygon på be*
lastningen. Därvid har använts kraftpoly*
gonen fig. 3/23 f med polavstandet hi = 10
cm. Momentdiagrammets ordinator divi*
deras med sina resp. I och E, varpå
M
— »diagrammet uppritas. Se fig. 3/23 c. På
El
detta diagram, som tänkt belastning, ritas
sedan ett andra momentdiagram med an*
vändande av kraftpolygonen fig. 3/23 g
samt motsvarande linpolygon fig. 3/23 d.
De tänkta krafterna F(1, F-2..., F,-9 erhållas
genom mätning av motsvarande ytdelar
och deras verkningslinjer genom bestäm*
ning av ytdelarnas tyngdpunktsavstånd.
Slutligen har elastiska linjen orienterats
till rätt läge med användande av polen 02
Givetvis modifieras linpolygonerna till lin*
kurvor, varvid tangeringspunkterna skola
ligga på delningslinjerna. Utanför upplagen
blir elastiska linjen rätlinjig. Största ned*
böjningen fås genom att enligt fig. inlägga
en med slutlinjen parallell tangent till lin*
kurvan. En skarpare bestämning av läget
för ^*max kan uppnås, om ett tvärkrafts*
diagram ritas på den fingerade beläst*
ningen.
Om längdskalan är 1 :n, kraftskalan
1 cm±±f tf samt polhöjden ht cm blir ska*
lan för Alsdiagrammets ordinata 1 cm—rifh
tfcm. I exemplet erhålles
1 cm^lO- 1 • 10=100 tfcm
M
Yj *diagrammets ordinata, som anger bal*
kens krökning (fig 3: 18), har upp*
ritats i skalan 1 cm^^ rad/cm = 4 • 10-6
M
rad/cm. För £j »diagrammet gäller sålunda
1 cm3 Ann! rad = 4-10’5 rad
Den nya »kraftskalan» väljes så att
1 cm Af’ rad = 10’4 rad
Härvid blir »momentskalan»
1 cm =nf’h2 cm = 10 • 10"4-10 = 0,oi cm
Skalan för den elastiska linjen blir sålunda
100:1.
Vinkeländringsmetoden
Vinkeländringsmetoden användes ofta
med fördel, särskilt vid bestämning av
statiskt obestämbara storheter. Vid meto»
den erhållas de statiskt obestämbara stor*
heterna ur de relationer, som kunna upp*
ställas mellan balkens eller ramdelarnas
vinkeländringar på ömse sidor om ett stöd
resp. en knutpunkt.
Metoden blir enklast vid fasta stöd eller
oförskjutbara knutpunkter, varvid vinkel*
ändringarna äro numeriskt lika stora på
ömse sidor om stödet eller knutpunkten
(ex. s. 383). I nedanstående exempel visas
metodens tillämpning, dels för bestäm*
ning av maximal nedböjning, dels på kon*
tinuerliga balkar vid eftergivliga eller
ojämnt höga stöd.
Vid bestämning av vinkeländringarna
användes elementarfallstabeller s. 363
t. o. m. s. 367.
Ex.: Maximala utböjningen hos en balk,
fritt upplagd på tvenne stöd vid A och B
samt belastad enligt fig. 3/24.
Stödreaktionerna bli
A = F; B = 3F
Den överkragande delen av balken ersät*
tes med momentet
Balken tänks uppskuren i den sektion
C, där maximala nedfjädringen vmax upp*
träder. Den understödes vid C i utböjt
läge enligt fig. 3/24.
344
INGENJÖRSHANDBOKEN I
