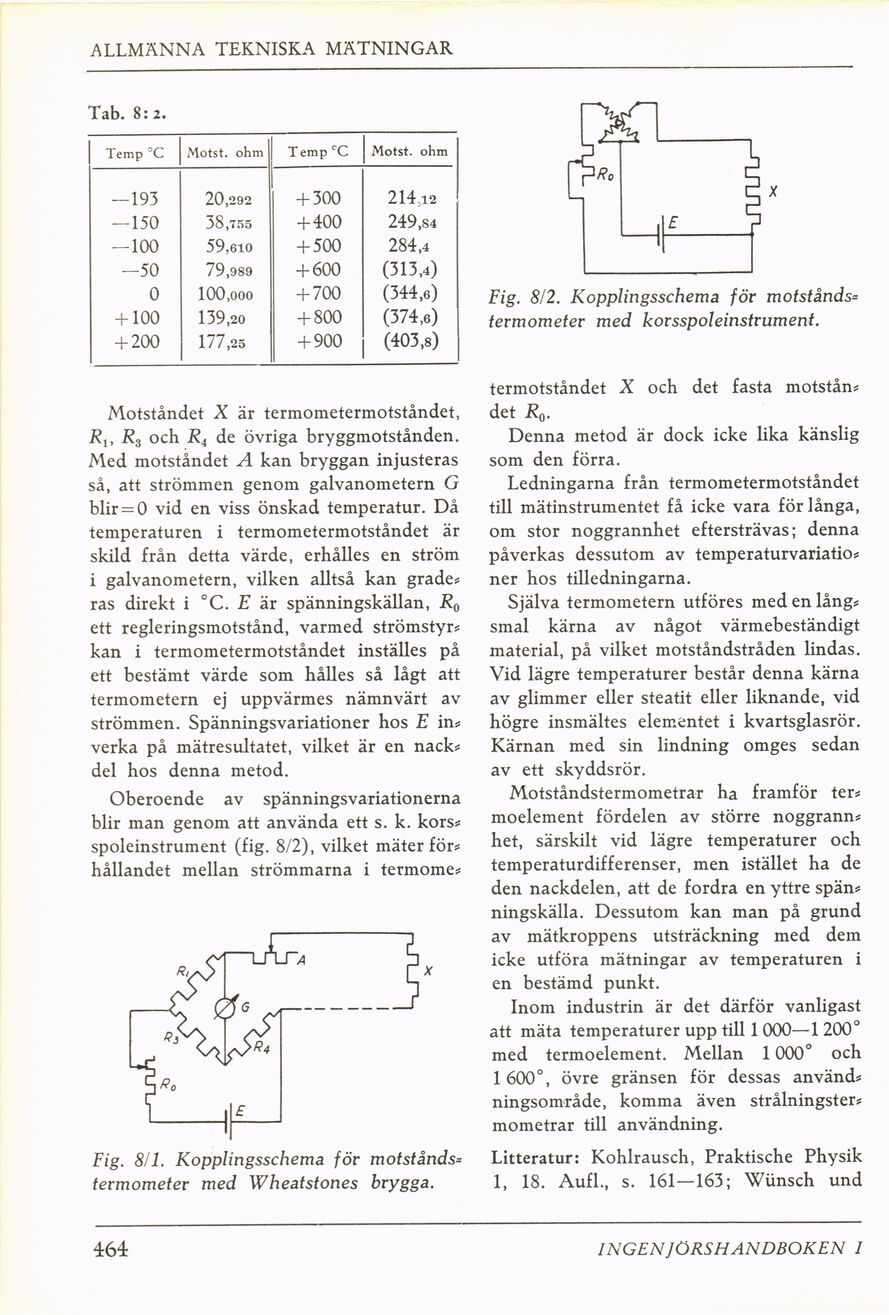

ALLMÄNNA TEKNISKA MÄTNINGAR
Tab. 8:2.
Temp °C Motst. ohm
— 193 20,292
— 150 38,755
— 100 59,610
—50 79,989
0 100,000
+ 100 139,20
+ 200 177,25
Motståndet X är termometermotståndet,
Ru R3 och R4 de övriga bryggmotstånden.
Med motståndet A kan bryggan injusteras
så, att strömmen genom galvanometern G
blir = 0 vid en viss önskad temperatur. Då
temperaturen i termometermotståndet är
skild från detta värde, erhålles en ström
i galvanometern, vilken alltså kan grade*
ras direkt i °C. E är spänningskällan, R0
ett regleringsmotstånd, varmed strömstyr*
kan i termometermotståndet inställes på
ett bestämt värde som hålles så lågt att
termometern ej uppvärmes nämnvärt av
strömmen. Spänningsvariationer hos E in*
verka på mätresultatet, vilket är en nack*
del hos denna metod.
Oberoende av spänningsvariationerna
blir man genom att använda ett s. k. kors*
spoleinstrument (fig. 8/2), vilket mäter för*
hållandet mellan strömmarna i termome*
Fig. 8/2. Kopplingsschema för motstånds=
termometer med korsspoleinstrument.
termotståndet X och det fasta motstån*
det R0.
Denna metod är dock icke lika känslig
som den förra.
Ledningarna från termometermotståndet
till mätinstrumentet få icke vara för långa,
om stor noggrannhet eftersträvas; denna
påverkas dessutom av temperaturvariatio*
ner hos tilledningarna.
Själva termometern utföres med en lång*
smal kärna av något värmebeständigt
material, på vilket motståndstråden lindas.
Vid lägre temperaturer består denna kärna
av glimmer eller steatit eller liknande, vid
högre insmältes elementet i kvartsglasrör.
Kärnan med sin lindning omges sedan
av ett skyddsrör.
Motståndstermometrar ha framför ter*
moelement fördelen av större noggrann*
het, särskilt vid lägre temperaturer och
temperaturdifferenser, men istället ha de
den nackdelen, att de fordra en yttre spän*
ningskälla. Dessutom kan man på grund
av mätkroppens utsträckning med dem
icke utföra mätningar av temperaturen i
en bestämd punkt.
Inom industrin är det därför vanligast
att mäta temperaturer upp till 1 000—1 200°
med termoelement. Mellan 1000° och
1 600°, övre gränsen för dessas använd*
ningsområde, komma även strålningster*
mometrar till användning.
Litteratur: Kohlrausch, Praktische Physik
1, 18. Aufl., s. 161—163; Wünsch und
464
INGEN 1ÖRSHANDBOKEN I
+ 300 214-12
+ 400 249,84
+ 500 284,4
+ 600 (313,4)
+ 700 (344,e)
+ 800 (374,e)
+ 900 (403,s)
Fig. 8/1. Kopplingsschema för motstånds=
termometer med Wheatstones brygga.
