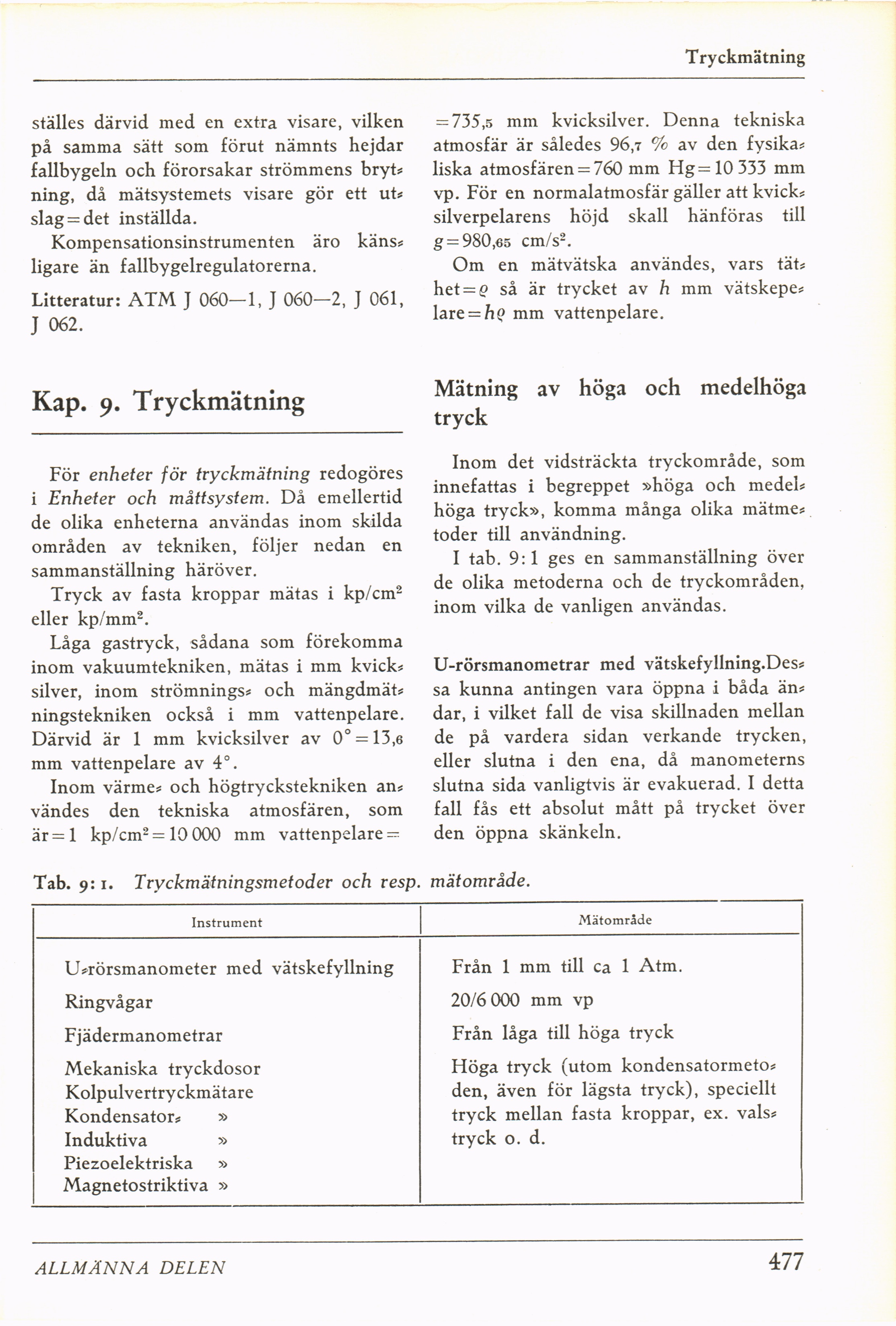

Tryckmätning
ställes därvid med en extra visare, vilken
på samma sätt som förut nämnts hejdar
fallbygeln och förorsakar strömmens bryt*
ning, då mätsystemets visare gör ett ut*
slag = det inställda.
Kompensationsinstrumenten äro käns*
ligare än fallbygelregulatorerna.
Litteratur: ATM J 060—1, J 060—2, J 061,
J 062.
Kap. 9. Tryckmätning
För enheter för tryckmätning redogöres
i Enheter och måttsystem. Då emellertid
de olika enheterna användas inom skilda
områden av tekniken, följer nedan en
sammanställning häröver.
Tryck av fasta kroppar mätas i kp/cm2
eller kp/mm2.
Låga gastryck, sådana som förekomma
inom vakuumtekniken, mätas i mm kvick*
silver, inom strömnings* och mängdmät*
ningstekniken också i mm vattenpelare.
Därvid är 1 mm kvicksilver av 0° = 13,6
mm vattenpelare av 4°.
Inom värme* och högtryckstekniken an*
vändes den tekniska atmosfären, som
är = l kp/cm2 = 10 000 mm vattenpelare =
= 735,5 mm kvicksilver. Denna tekniska
atmosfär är således 96,t % av den fysika*
liska atmosfären = 760 mm Hg=10 333 mm
vp. För en normalatmosfär gäller att kvick*
silverpelarens höjd skall hänföras till
g = 980,65 cm/s2.
Om en mätvätska användes, vars tät*
het = @ så är trycket av h mm vätskepe*
lare = h£> mm vattenpelare.
Mätning av höga och medelhöga
tryck
Inom det vidsträckta tryckområde, som
innefattas i begreppet »höga och medel*
höga tryck», komma många olika mätme*
toder till användning.
I tab. 9:1 ges en sammanställning över
de olika metoderna och de tryckområden,
inom vilka de vanligen användas.
U-rörsmanometrar med vätskefyllning.Des*
sa kunna antingen vara öppna i båda än*
dar, i vilket fall de visa skillnaden mellan
de på vardera sidan verkande trycken,
eller slutna i den ena, då manometerns
slutna sida vanligtvis är evakuerad. I detta
fall fås ett absolut mått på trycket över
den öppna skänkeln.
Tab. 9: i. Tryckmätningsmetoder och resp. mätområde.
Instrument Mätområde
U*rörsmanometer med vätskefyllning Från 1 mm till ca 1 Atm.
Ringvågar 20/6 000 mm vp
Fjädermanometrar Från låga till höga tryck
Mekaniska tryckdosor Kolpulvertryckmätare Kondensator* » Induktiva » Piezoelektriska » Magnetostriktiva » Höga tryck (utom kondensatormeto* den, även för lägsta tryck), speciellt tryck mellan fasta kroppar, ex. vals* tryck 0. d.
ALLMÄNNA DELEN
477
