Framställning och mätning av låga tryck (vakuumteknik)
sinångorna in och urladdningens färg blir
gråvit istället för rödviolett.
Rör det sig om måttliga vakua, kan man
indela apparaturen i sektioner, som kunna
avstängas med kranar. Härigenom kan en
läcka snabbt lokaliseras till en bestämd
del av apparaturen.
Ha vakuumledningarna måttliga dimen*
sioner, kan man tillfälligt täta misstänkta
ställen (kranar, slipningar o. d.) med kitt
eller ett lack, som lätt tvättas bort, sedan
undersökningen är klar. På detta sätt kan
man upptäcka läckor, som äro för små att
ge sig tillkänna vid »bensinprovet». För*
bindningar mellan gummislang och glasrör
böta tätas på detta sätt, t. ex. med en upp*
slamning av aluminiumbrons i cellulosa*
lack.
Ovannämnda metoder användas för att
finna relativt grova läckor; vid fintrim*
ning av en vakuumapparatur måste man
givetvis följa tryckets fortgående minsk*
ning genom direkt mätning.
Skall trycket i en apparatur hållas vid ett
konstant värde, som är högre än pumpens
slutvakuum, insläppes gas genom en reg*
lerbar nålventil.
Litteratur: Goetz, Physik und Technik
des Hochvakuums, Braunschweig 1926;
Kohlrausch, Praktische Physik 1,18. Aufl.,
s. 186—188. ATM Z 69—5.
Mätning av låga tryck
För vakuummätning i tekniken komma
huvudsakligen tre typer av manometrar
till användning, nämligen kompressions*
manometern, värmeledningsmanometern
och jonisationsmanometern. För mera ve*
tenskapligt bruk finnas yttterligare ett par
typer på gaskinetisk grundval, av vilka en
i korthet beskrives i det följande.
En vanlig sluten kvicksilvermanometer
är oanvändbar för mätning av tryck un*
der 1 mm. Man komprimerar då en känd

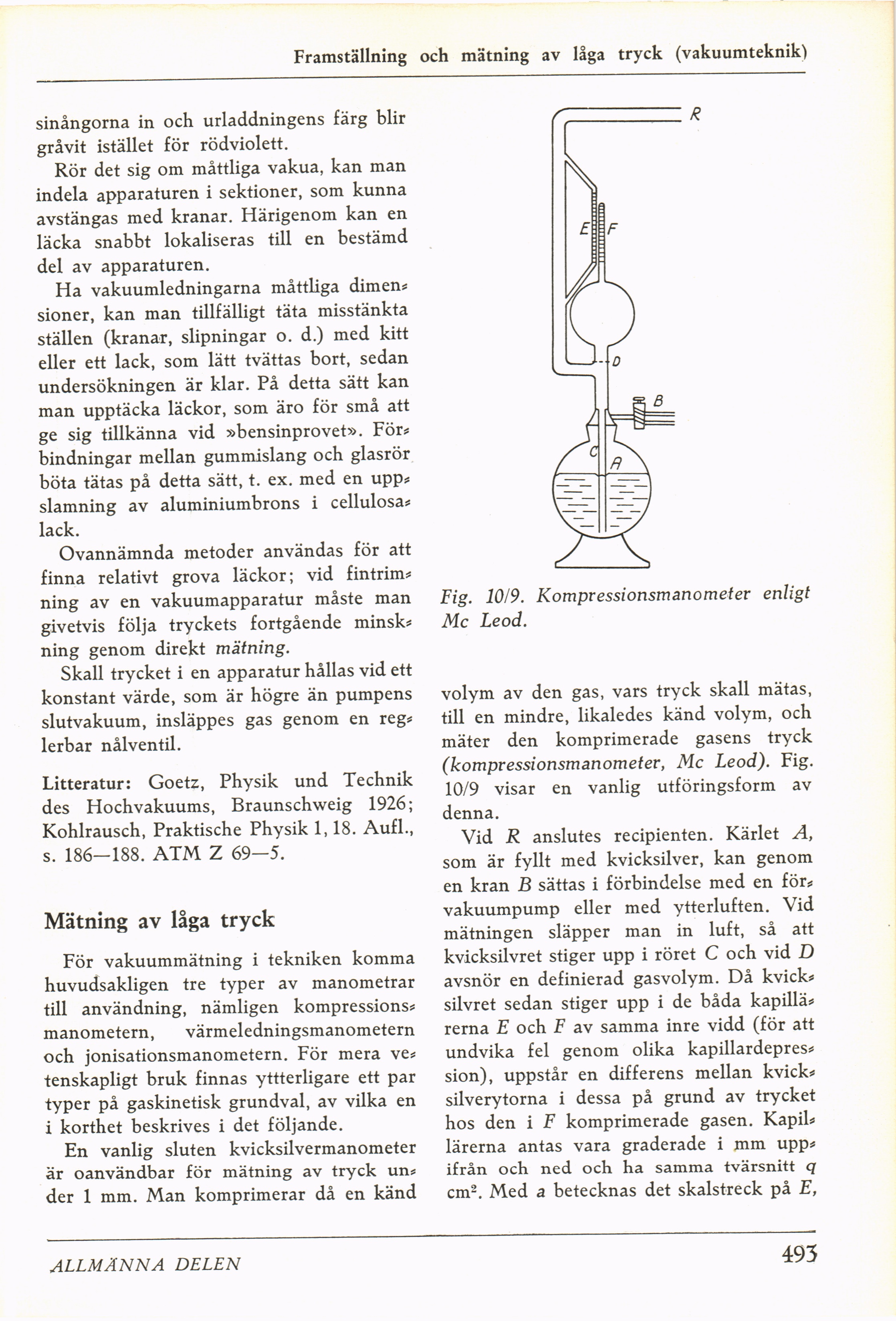

Fig. 10/9. Kompressionsmanometer enligt
Mc Leod.
volym av den gas, vars tryck skall mätas,
till en mindre, likaledes känd volym, och
mäter den komprimerade gasens tryck
(kompressionsmanometer, Mc Leod). Fig.
10/9 visar en vanlig utföringsform av
denna.
Vid R anslutes recipienten. Kärlet A,
som är fyllt med kvicksilver, kan genom
en krän B sättas i förbindelse med en för*
vakuumpump eller med ytterluften. Vid
mätningen släpper man in luft, så att
kvicksilvret stiger upp i röret C och vid D
avsnör en definierad gasvolym. Då kvick*
silvret sedan stiger upp i de båda kapillä*
rerna E och F av samma inre vidd (för att
undvika fel genom olika kapillardepres*
sion), uppstår en differens mellan kvick*
silverytorna i dessa på grund av trycket
hos den i F komprimerade gasen. Kapil*
lärerna antas vara graderade i mm upp*
ifrån och ned och ha samma tvärsnitt q
cm2. Med a betecknas det skalstreck på E,
ALLMÄNNA DELEN
493
