VÄRME OCH FUKTIGHET

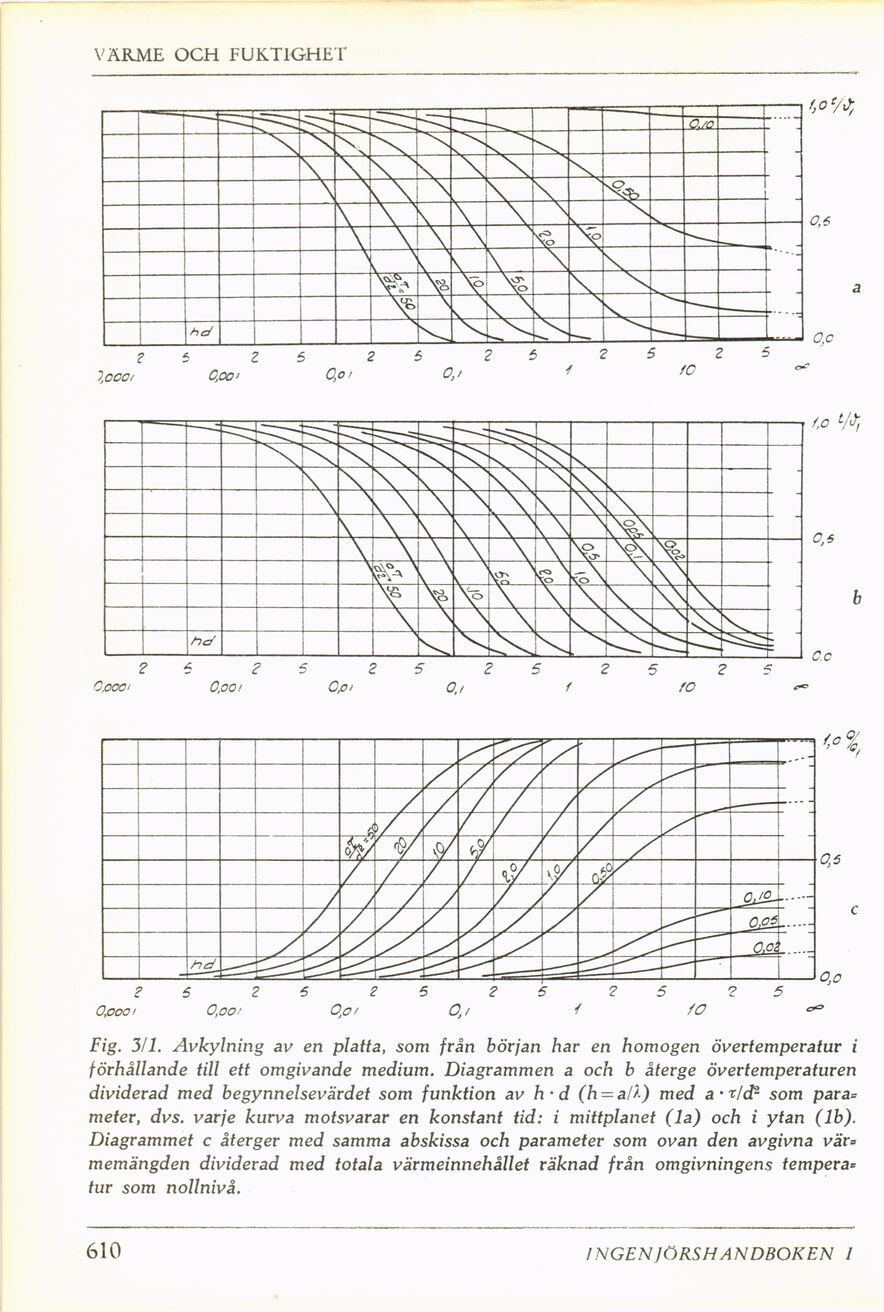

Fig. 3/1. Avkylning av en platta, som från början har en homogen övertemperatur i
förhållande till ett omgivande medium. Diagrammen a och b återge övertemperaturen
dividerad med begynnelsevärdet som funktion av h • d (7i = a/A) med a-t/d2 som para=
meter, dvs. varje kurva motsvarar en konstant tid: i mittplanet (la) och i ytan (lb).
Diagrammet c återger med samma abskissa och parameter som ovan den avgivna vär=
memängden dividerad med totala värmeinnehållet räknad från omgivningens tempera=
tur som nollnivå.
610
