VÄRME OCH FUKTIGHET

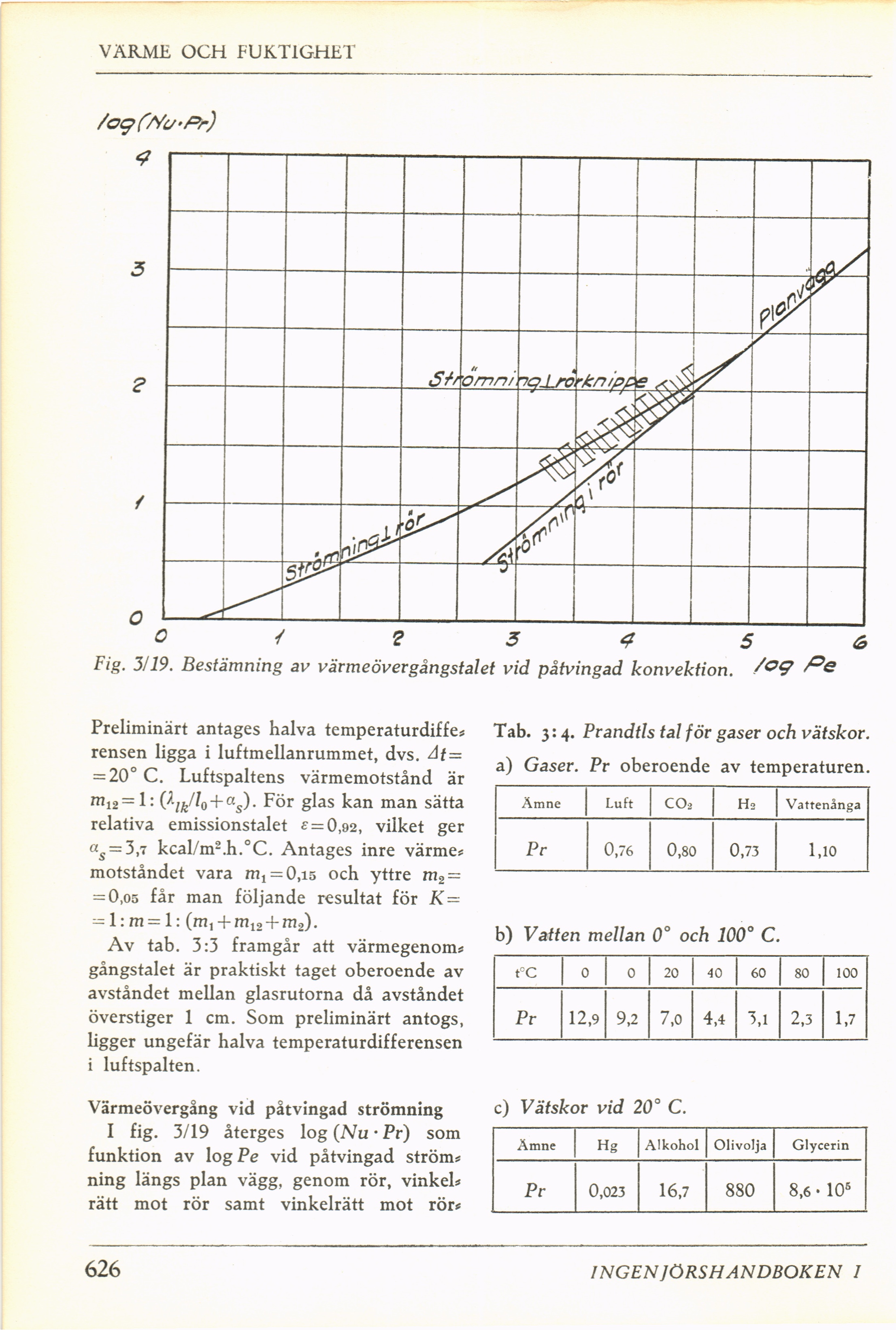

Fig. 3/19. Bestämning av värmeövergångstalet vid påtvingad konvektion.
Preliminärt antages halva temperaturdiffe*
rensen ligga i luftmellanrummet, dvs. At=
= 20° C. Luftspaltens värmemotstånd är
m12 = l: (A/a,//0+o.). För glas kan man sätta
relativa emissionstalet £ = 0,92, vilket ger
as = 3,7 kcal/m2.h.°C. Antages inre värme*
motståndet vara = 0,is och yttre m2 =
— 0,05 får man följande resultat för K —
= 1: m = l: (mi + ml2 + m2).
Av tab. 3:3 framgår att värmegenom*
gångstalet är praktiskt taget oberoende av
avståndet mellan glasrutorna då avståndet
överstiger 1 cm. Som preliminärt antogs,
ligger ungefär halva temperaturdifferensen
i luftspalten.
Värmeövergång vid påtvingad strömning
I fig. 3/19 återges log (Nu • Pr) som
funktion av logPe vid påtvingad ström*
ning längs plan vägg, genom rör, vinkel*
rätt mot rör samt vinkelrätt mot rör*
Tab. 3:4. Prandtls tal för gaser och vätskor.
a) Gaser. Pr oberoende av temperaturen.
Ämne Luft CO* H3 Vattenånga
Pr 0,76 0,80 0,73 1,10
b) Vatten mellan 0° och 100° C.
t°C 0 0 20 40 60 80 100
Pr 12,9 9,2 7,0 4,4 3,1 2,3 1,7
c) Vätskor vid 200 C.
Ämne Hg Alkohol Olivolja Glycerin
Pr 0,023 16,7 880 8,6 • 105
626
INGENJÖRS HANDBOK EN I
