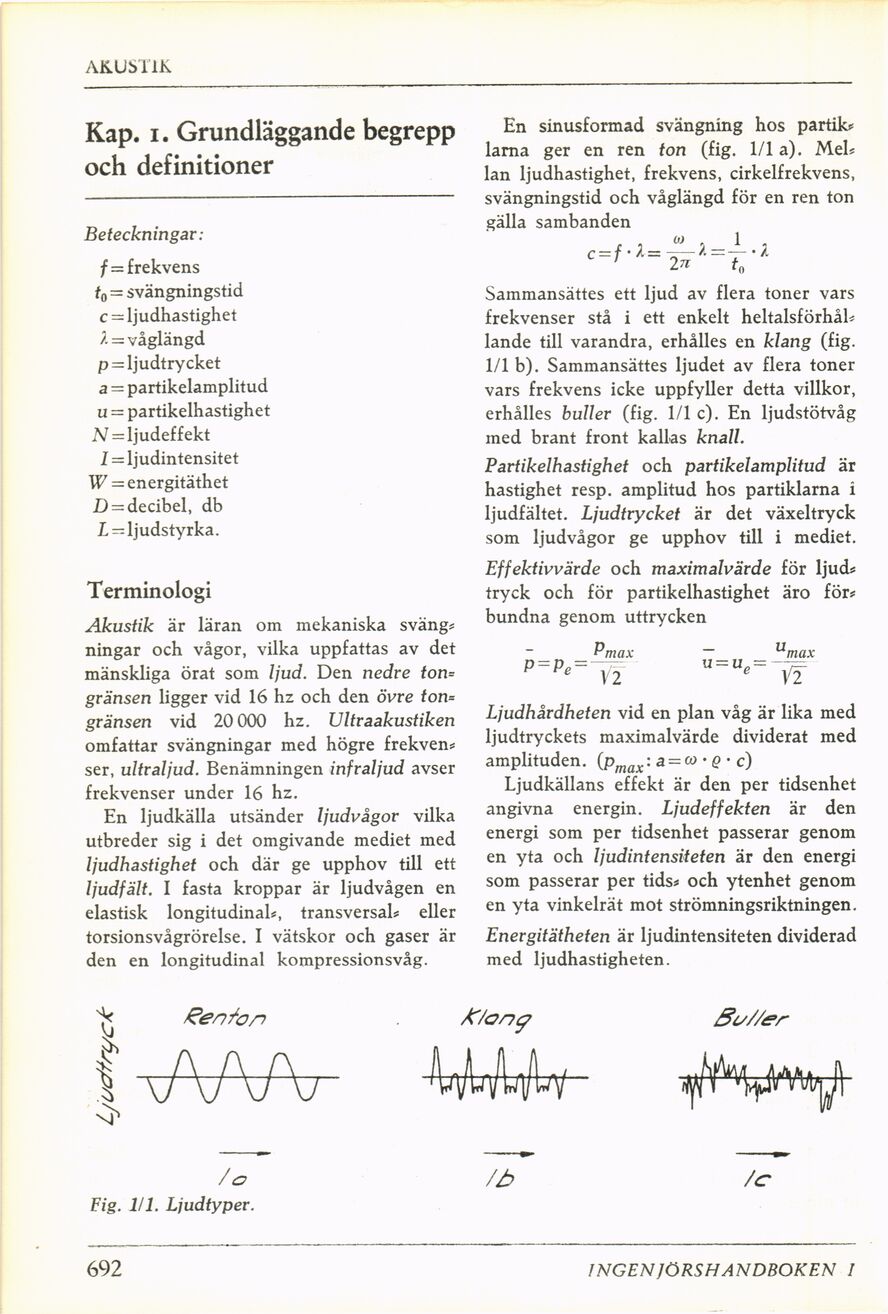

AKUSTIK
Kap. i. Grundläggande begrepp
och definitioner
Beteckningar:
f = frekvens
t0 = svängningstid
c = ljudhastighet
A = våglängd
p = ljudtrycket
a = partikelamplitud
u = partikelhastighet
N = ljudeffekt
1 = ljudintensitet
W = energitäthet
D = decibel, db
L — ljudstyrka.
Terminologi
Akustik är läran om mekaniska sväng*
ningar och vågor, vilka uppfattas av det
mänskliga örat som ljud. Den nedre ton=
gränsen ligger vid 16 hz och den övre ton=
gränsen vid 20 (XX) hz. Ultraakustiken
omfattar svängningar med högre frekven*
ser, ultraljud. Benämningen infraljud avser
frekvenser under 16 hz.
En ljudkälla utsänder ljudvågor vilka
utbreder sig i det omgivande mediet med
ljudhastighet och där ge upphov till ett
ljudfält. I fasta kroppar är ljudvågen en
elastisk longitudinal*, transversal* eller
torsionsvågrörelse. I vätskor och gaser är
den en longitudinal kompressionsvåg.
En sinusformad svängning hos partik*
larna ger en ren ton (fig. 1/1 a). Mel*
lan ljudhastighet, frekvens, cirkelfrekvens,
svängningstid och våglängd för en ren ton
gälla sambanden
Sammansättes ett ljud av flera toner vars
frekvenser stå i ett enkelt heltalsförhål*
lande till varandra, erhålles en klang (fig.
1/1 b). Sammansättes ljudet av flera toner
vars frekvens icke uppfyller detta villkor,
erhålles buller (fig. 1/1 c). En ljudstötvåg
med brant front kallas knall.
Partikelhastighet och partikelamplitud är
hastighet resp. amplitud hos partiklarna i
ljudfältet. Ljudtrycket är det växeltryck
som ljudvågor ge upphov till i mediet.
Effektivvärde och maximalvärde för ljud*
tryck och för partikelhastighet äro för*
bundna genom uttrycken
p = pß =
v 2
xf
Ljudhårdheten vid en plan våg är lika med
ljudtryckets maximalvärde dividerat med
amplituden. (pmax: a = co • Q • c)
Ljudkällans effekt är den per tidsenhet
angivna energin. Ljudeffekten är den
energi som per tidsenhet passerar genom
en yta och ljudintensiteten är den energi
som passerar per tids* och ytenhet genom
en yta vinkelrät mot strömningsriktningen.
Energitätheten är ljudintensiteten dividerad
med ljudhastigheten.
Fig. 1/1. Ljudtyper.
692 INGENJÖRSHANDBOKEN I
