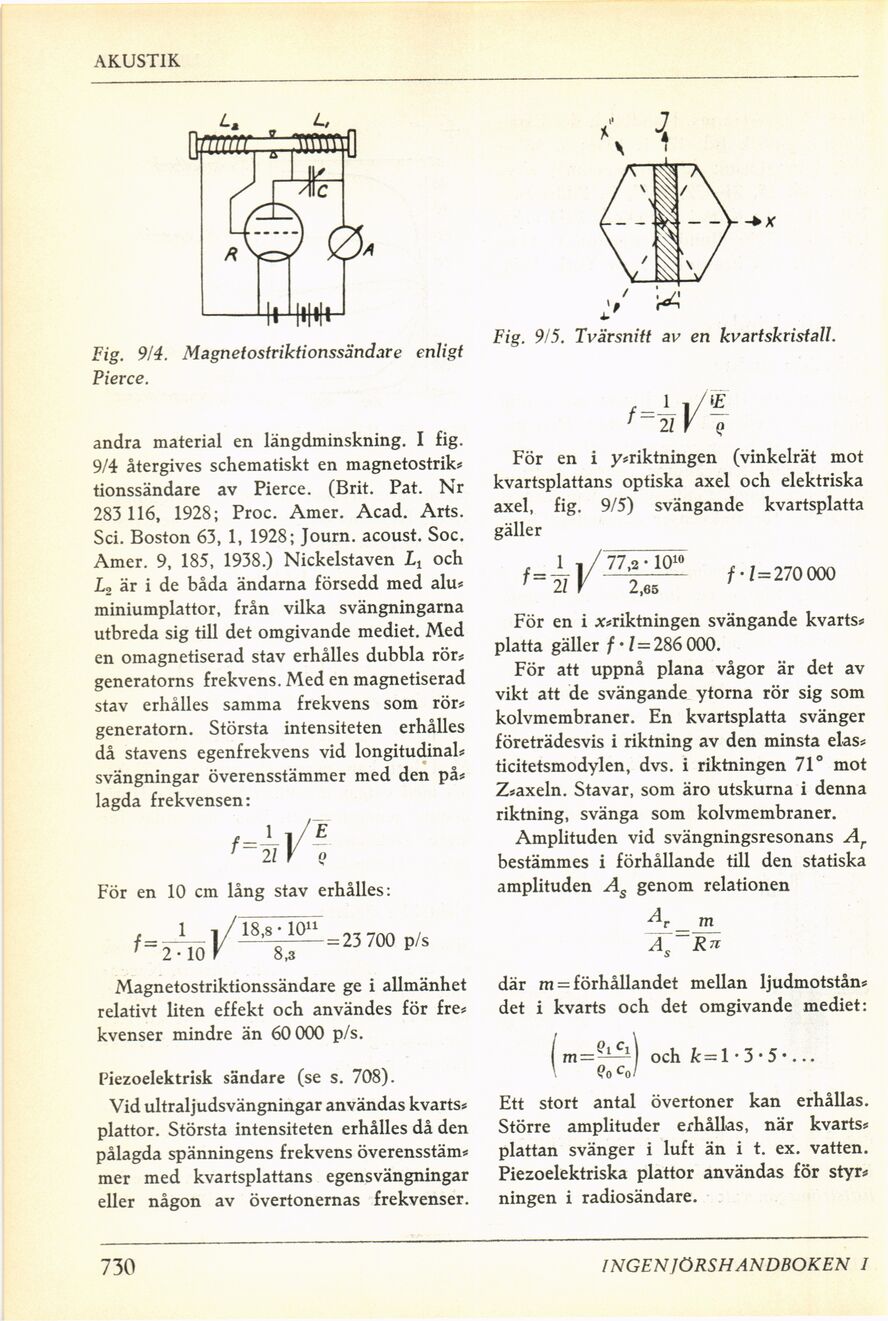

AKUSTIK
Fig. 9/4. Magnetostriktionssändare enligt
Pierce.
andra material en längdminskning. I fig.
9/4 återgives schematiskt en magnetostrik*
tionssändare av Pierce. (Brit. Pat. Nr
283 116, 1928; Proc. Amer. Acad. Arts.
Sci. Boston 63, 1, 1928; Journ. acoust. Soc.
Amer. 9, 185, 1938.) Nickelstaven och
L2 är i de båda ändarna försedd med alu*
miniumplattor, från vilka svängningarna
utbreda sig till det omgivande mediet. Med
en omagnetiserad stav erhålles dubbla rör*
generatorns frekvens. Med en magnetiserad
stav erhålles samma frekvens som rör*
generatorn. Största intensiteten erhålles
då stavens egenfrekvens vid longitudinal*
svängningar överensstämmer med den på*
lagda frekvensen:
1 21 V Q
För en 10 cm lång stav erhålles:
. i 1/T878tTO11 0,7nn ,
fsTiöV—8^—=23700 p/s
Magnetostriktionssändare ge i allmänhet
relativt liten effekt och användes för fre*
kvenser mindre än 60 000 p/s.
Piezoelektrisk sändare (se s. 708).
Vid ultraljudsvängningar användas kvarts*
plattor. Största intensiteten erhålles då den
pålagda spänningens frekvens överensstäm*
mer med kvartsplattans egensvängningar
eller någon av övertonernas frekvenser.
Fig. 9/5. Tvärsnitt av en kvartskristall.
f=~ t/?"
’ 21 V Q
För en i y*riktningen (vinkelrät mot
kvartsplattans optiska axel och elektriska
axel, fig. 9/5) svängande kvartsplatta
gäller
f-W^W ’•’-»«
För en i x*riktningen svängande kvarts*
platta gäller f-l=286 000.
För att uppnå plana vågor är det av
vikt att de svängande ytorna rör sig som
kolvmembraner. En kvartsplatta svänger
företrädesvis i riktning av den minsta elas*
ticitetsmodylen, dvs. i riktningen 71° mot
Z*axeln. Stavar, som äro utskurna i denna
riktning, svänga som kolvmembraner.
Amplituden vid svängningsresonans Ar
bestämmes i förhållande till den statiska
amplituden As genom relationen
_ m
där m = förhållandet mellan ljudmotstån*
det i kvarts och det omgivande mediet:
| och k = l • 3 • 5 •...
\ Qo c0l
Ett stort antal övertoner kan erhållas.
Större amplituder erhållas, när kvarts*
plattan svänger i luft än i t. ex. vatten.
Piezoelektriska plattor användas för styr*
ningen i radiosändare.
730
INGF.NJÖRSH ANDBOKEN 1
