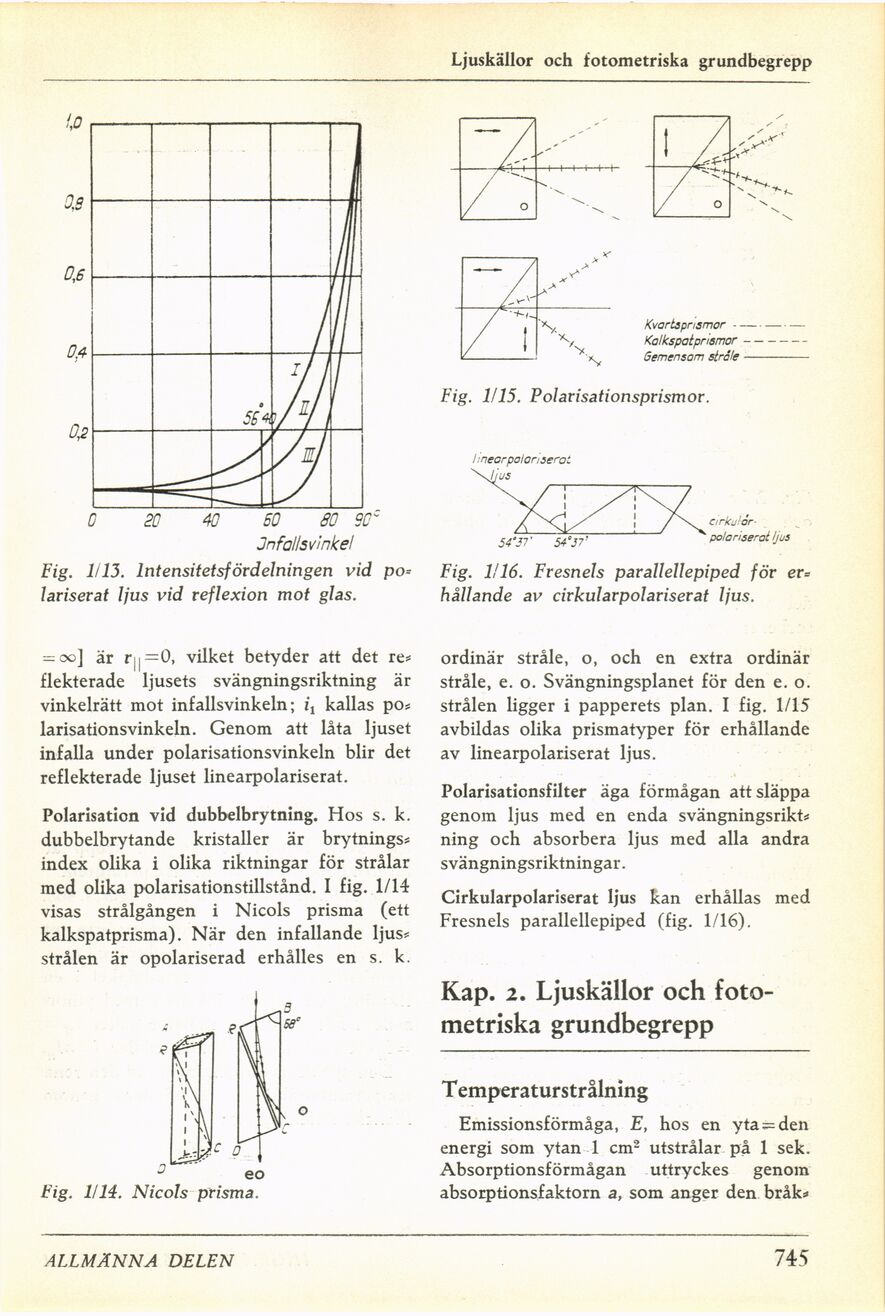

Ljuskällor och fotometriska grundbegrepp
Fig. 1/13. Intensitetsfördelningen vid po=
lariserat ljus vid reflexion mot glas.
= oo] är r|| =0, vilket betyder att det re*
flekterade ljusets svängningsriktning är
vinkelrätt mot infallsvinkeln; it kallas po*
larisationsvinkeln. Genom att låta ljuset
infalla under polarisationsvinkeln blir det
reflekterade ljuset linearpolariserat.
Polarisation vid dubbelbrytning. Hos s. k.
dubbelbrytande kristaller är brytnings*
index olika i olika riktningar för strålar
med olika polarisationstillstånd. I fig. 1/14
visas strålgången i Nicols prisma (ett
kalkspatprisma). När den infallande ljus*
strålen är opolariserad erhålles en s. k.
Fig. 1/14. Nicols prisma.
Fig. 1/15. Polarisationsprismor.
Fig. 1/16. Fresnels parallellepiped för er=
hållande av cirkularpolariserat ljus.
ordinär stråle, o, och en extra ordinär
stråle, e. o. Svängningsplanet för den e. o.
strålen ligger i papperets plan. I fig. 1/15
avbildas olika prismatyper för erhållande
av linearpolariserat ljus.
Polarisationsfilter äga förmågan att släppa
genom ljus med en enda svängningsrikt*
ning och absorbera ljus med alla andra
svängningsriktningar.
Cirkularpolariserat ljus kan erhållas med
Fresnels parallellepiped (fig. 1/16).
Kap. 2. Ljuskällor och
fotometriska grundbegrepp
Temperaturstrålning
Emissionsförmåga, E, hos en yta == den
energi som ytan 1 cm2 utstrålar på 1 sek.
Absorptionsförmågan uttryckes genom
absorptionsfaktorn a, som anger den bråk*
ALLMÄNNA DELEN
745
