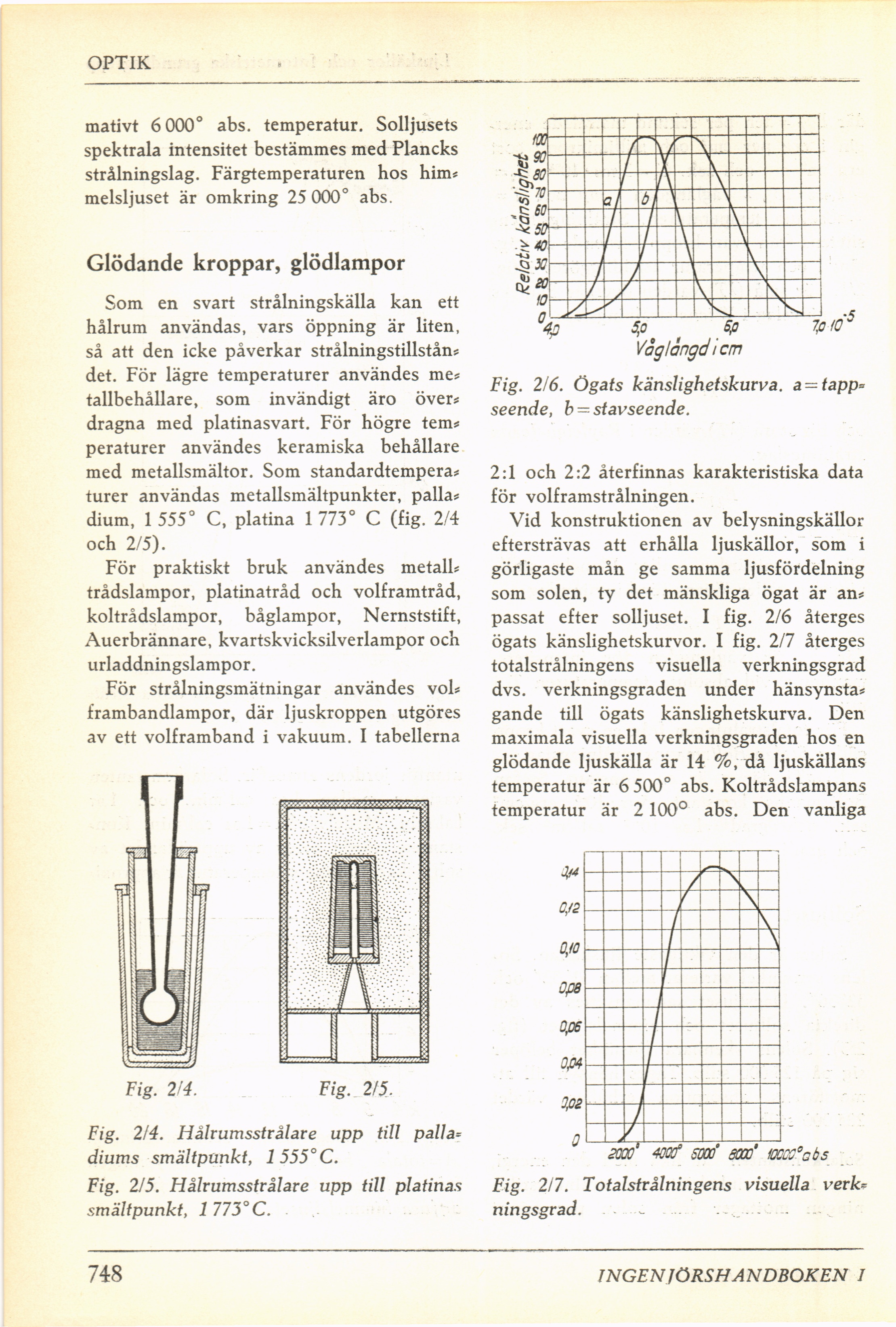

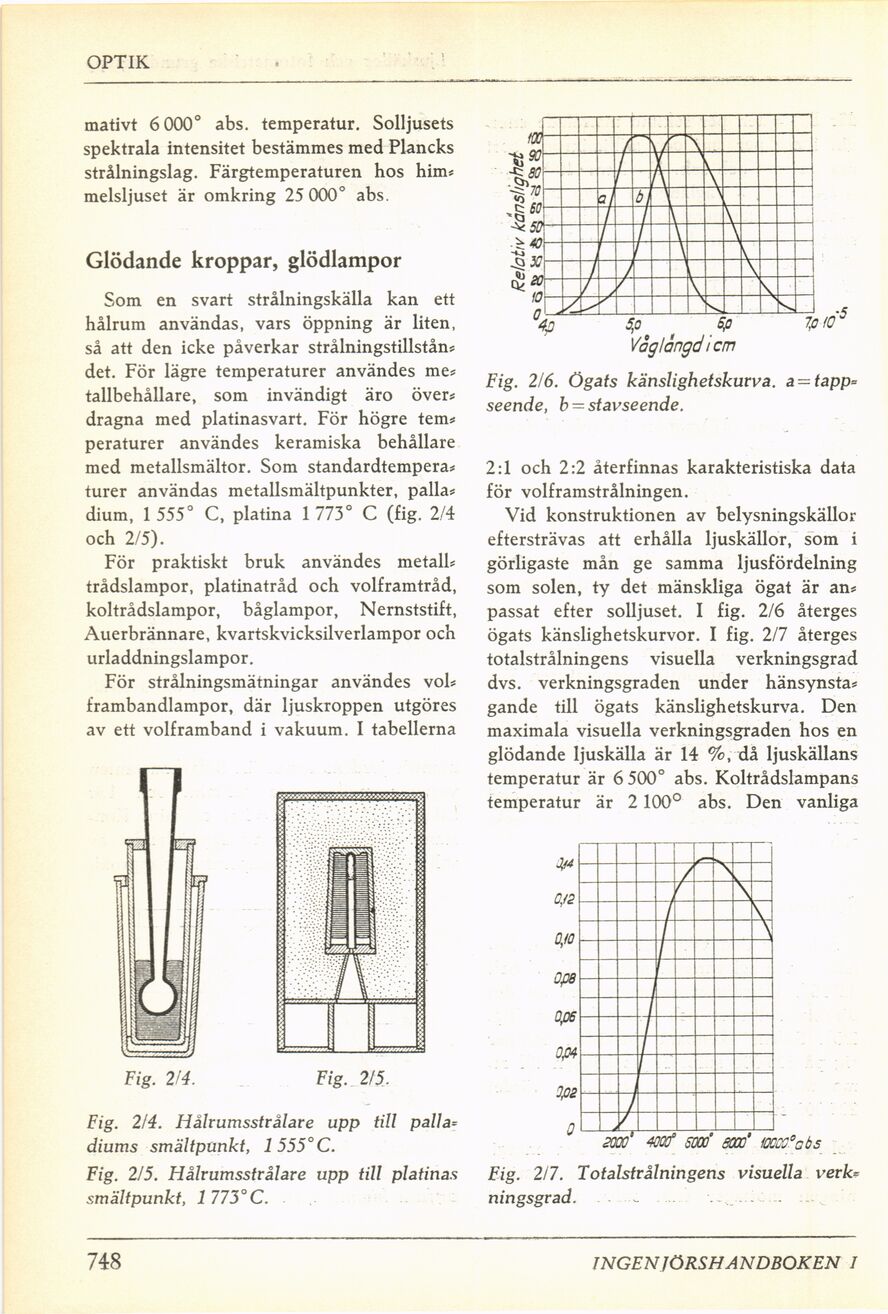

OPTIK
mativt 6 000° abs. temperatur. Solljusets
spektrala intensitet bestämmes med Plancks
strålningslag. Färgtemperaturen hos him*
melsljuset är omkring 25 000° abs.
Glödande kroppar, glödlampor
Som en svart strålningskälla kan ett
hålrum användas, vars öppning är liten,
så att den icke påverkar strålningstillstån*
det. För lägre temperaturer användes me*
tallbehållare, som invändigt äro över*
dragna med platinasvart. För högre tem*
peraturer användes keramiska behållare
med metallsmältor. Som standardtempera*
turer användas metallsmältpunkter, palla*
dium, 1 555° C, platina 1 773° C (fig. 2/4
och 2/5).
För praktiskt bruk användes metall*
trådslampor, platinatråd och volframtråd,
koltrådslampor, båglampor, Nernststift,
Auerbrännare, kvartskvicksilverlampor och
urladdningslampor.
För strålningsmätningar användes vol*
frambandlampor, där ljuskroppen utgöres
av ett volframband i vakuum. I tabellerna
Fig. 2/4.
Fig. 2/5.
Fig. 2/4. Hàlrumsstrålare upp till
palla-diums smältpunkt, 1555°C.
Fig. 215. Hålrumsstrålare upp till platinas
smältpunkt, 1 773° C.
5,0. , 5p
Våg/ängd i cm
7,0 10 *
Fig. 2/6. Ögats känslighetskurva. a =
tapp-seende, b = stavseende.
2:1 och 2:2 återfinnas karakteristiska data
för volf ramstrålningen.
Vid konstruktionen av belysningskällor
eftersträvas att erhålla ljuskällor, som i
görligaste mån ge samma ljusfördelning
som solen, ty det mänskliga ögat är an*
passat efter solljuset. I fig. 2/6 återges
ögats känslighetskurvor. I fig. 2/7 återges
totalstrålningens visuella verkningsgrad
dvs. verkningsgraden under hänsynsta*
gande till ögats känslighetskurva. Den
maximala visuella verkningsgraden hos en
glödande ljuskälla är 14 %, då ljuskällans
temperatur är 6 500° abs. Koltrådslampans
temperatur är 2 100° abs. Den vanliga
2000 400f 5000° 300)’ 10CCC°abs
Fig. 2/7. Totalstrålningens visuella verk*
ningsgrad. - . ...
748
INGFNJÖRSH ANDBOKEN 1
