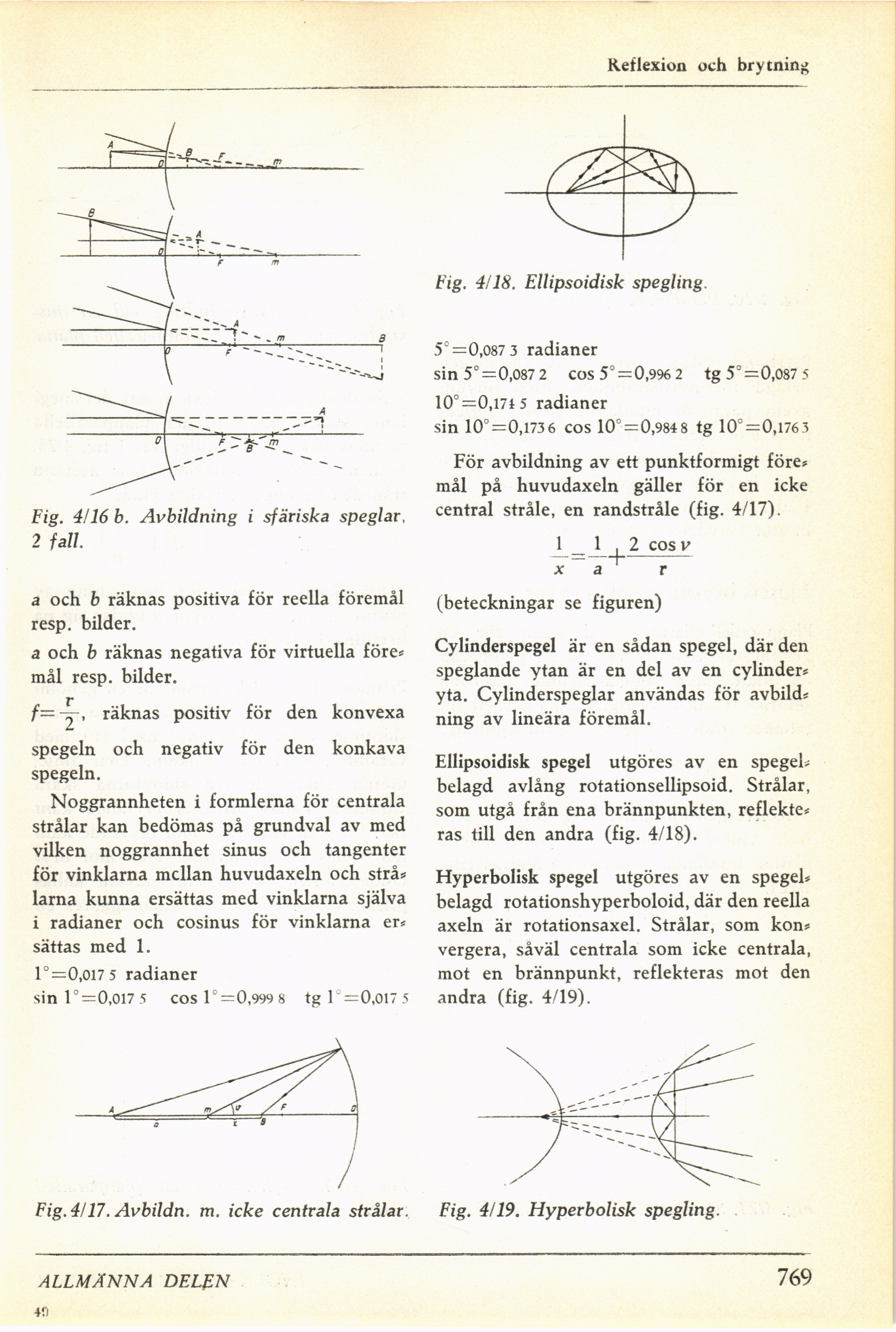

Reflexion och brytning
Fig. 4/16 b. Avbildning i sfäriska speglar,
2 fall.
a och b räknas positiva för reella föremål
resp. bilder.
a och b räknas negativa för virtuella före*
mål resp. bilder,
f
f—~2> räknas positiv för den konvexa
spegeln och negativ för den konkava
spegeln.
Noggrannheten i formlerna för centrala
strålar kan bedömas på grundval av med
vilken noggrannhet sinus och tangenter
för vinklarna mellan huvudaxeln och strå*
lama kunna ersättas med vinklarna själva
i radianer och cosinus för vinklarna er*
sättas med 1.
1°=0,017 5 radianer
sinl° = 0,017 5 COS 1 ° — 0,999 8 tgl° = 0,017 5
Fig. 4/18. Ellipsoidisk spegling.
5°=0,087 3 radianer
sin5°=0,087 2 eos 5° = 0,996 2 tg 5°=0,087 5
10°=0,17i 5 radianer
sin 10°=0,1736 eos 10° = 0,9848 tg 10°=0,1763
För avbildning av ett punktformigt före*
mål på huvudaxeln gäller för en icke
central stråle, en randstråle (fig. 4/17).
1 _ 1 .2 eos v
x a r
(beteckningar se figuren)
Cylinderspegel är en sådan spegel, där den
speglande ytan är en del av en cylinder*
yta. Cylinderspeglar användas för avbild*
ning av lineära föremål.
Ellipsoidisk spegel utgöres av en spegel*
belagd avlång rotationsellipsoid. Strålar,
som utgå från ena brännpunkten, ref lekte*
ras till den andra (fig. 4/18).
Hyperbolisk spegel utgöres av en spegel*
belagd rotationshyperboloid, där den reella
axeln är rotationsaxel. Strålar, som kon*
vergera, såväl centrala som icke centrala,
mot en brännpunkt, reflekteras mot den
andra (fig. 4/19).
ALLMÄNNA DELEN
40
769
Fig.4/17.Avbildn. m. icke centrala strålar.
Fig. 4/19. Hyperbolisk spegling.
