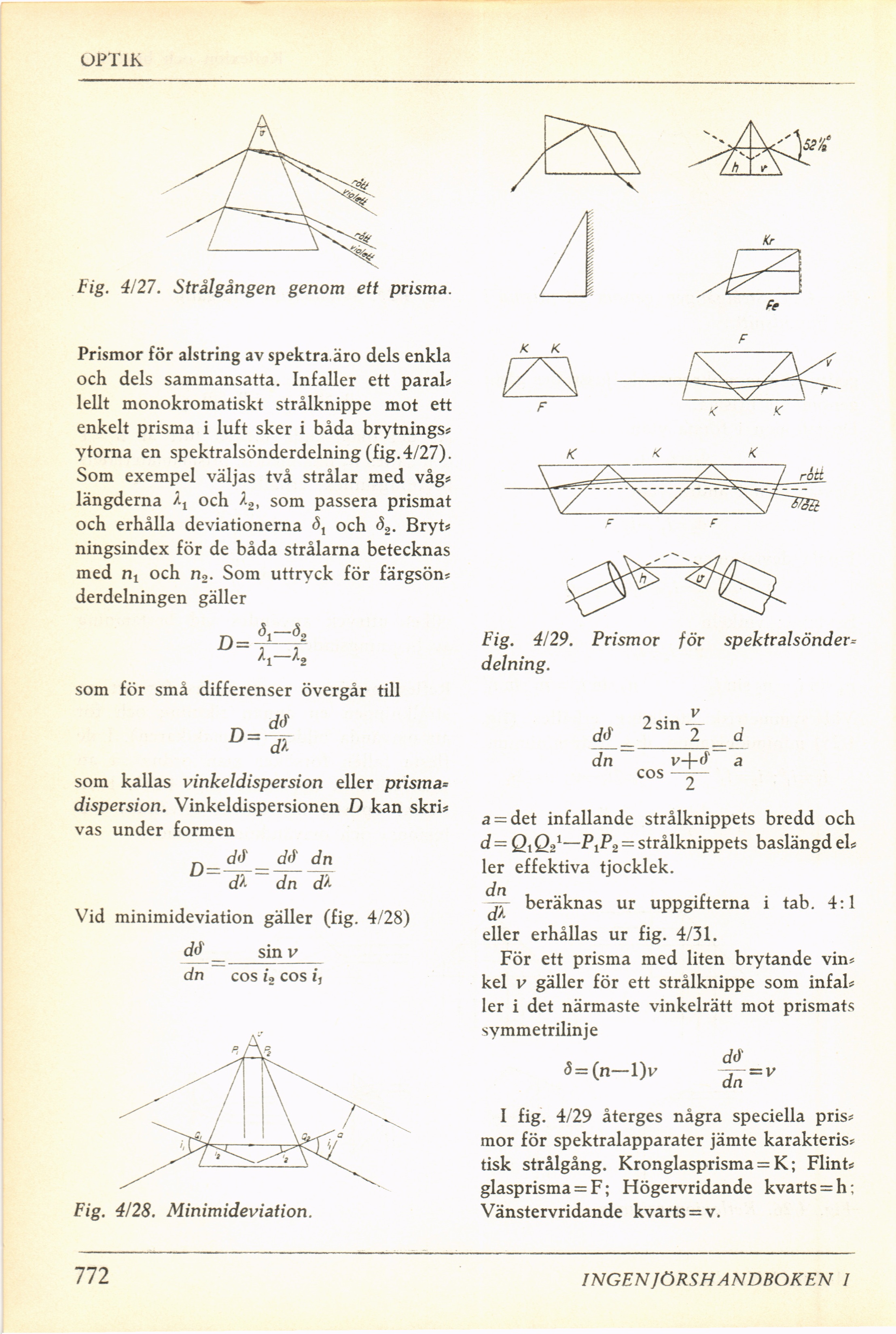

OPTIK
Fig. 4127. Strålgången genom ett prisma.
Prismor för alstring av spektra.äro dels enkla
och dels sammansatta. Infaller ett paral*
lellt monokromatiskt strålknippe mot ett
enkelt prisma i luft sker i båda brytnings*
ytorna en spektralsönderdelning (fig. 4/27).
Som exempel väljas två strålar med våg*
längderna och som passera prismat
och erhålla deviationerna <5, och <52. Bryt*
ningsindex för de båda strålarna betecknas
med nt och n2. Som uttryck för färgsön*
derdelningen gäller
D =
di—dg
Aj — A2
som för små differenser övergår till
dd
D =
d>-
som kallas vinkeldispersion eller prisma=
dispersion. Vinkeldispersionen D kan skri*
vas under formen
n=d^ dn
dn dl
Vid minimideviation gäller (fig. 4/28)
di1’ _ sin v
dn eos L eos i,
Fig. 4/28. Minimideviation.
Fig. 4/29. Prismor för spektralsönder*
delning.
dn
2 sin
_ a
v+<f a
a = det infallande strålknippets bredd och
d = QiQo1—P— strålknippets baslängd el*
ler effektiva tjocklek.
dn
beräknas ur uppgifterna i tab. 4:1
eller erhållas ur fig. 4/31.
För ett prisma med liten brytande vin*
kel v gäller för ett strålknippe som infal*
ler i det närmaste vinkelrätt mot prismats
svmmetrilinje
dd’
<5 = (n—l)v
dn
I fig. 4/29 återges några speciella pris*
mor för spektralapparater jämte karakteris*
tisk strålgång. Kronglasprisma = K; Flint*
glasprisma = F; Högervridande kvarts = h;
Vänstervridande kvarts = v.
772
INGFNJÖRSH ANDBOKEN 1
