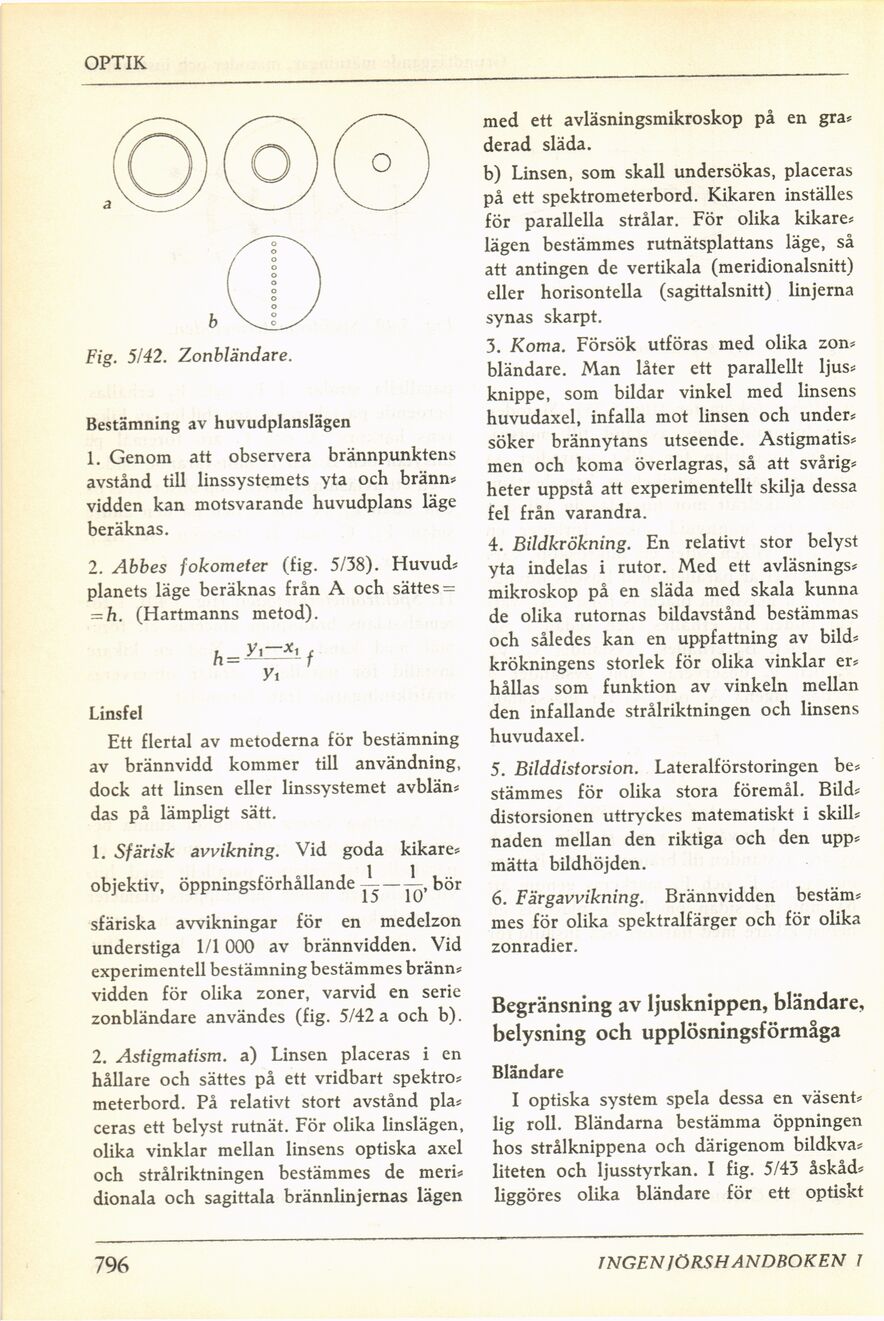

OPTIK
Fig. 5/42. Zonbländare.
Bestämning av huvudplanslägen
1. Genom att observera brännpunktens
avstånd till linssystemets yta och bränn*
vidden kan motsvarande huvudplans läge
beräknas.
2. Abbes f okomet er (fig. 5/38). Huvud*
planets läge beräknas från A och sättes =
= h. (Hartmanns metod).
Yl
Linsfel
Ett flertal av metoderna för bestämning
av brännvidd kommer till användning,
dock att linsen eller linssystemet avblän*
das på lämpligt sätt.
1. Sfärisk avvikning. Vid goda kikare*
objektiv, öppningsförhållande ~ — bör
sfäriska awikningar för en medelzon
understiga 1/1 000 av brännvidden. Vid
experimentell bestämning bestämmes bränn*
vidden för olika zoner, varvid en serie
zonbländare användes (fig. 5/42 a och b).
2. Astigmatism, a) Linsen placeras i en
hållare och sättes på ett vridbart spektro*
meterbord. På relativt stort avstånd pla*
ceras ett belyst rutnät. För olika linslägen,
olika vinklar mellan linsens optiska axel
och strålriktningen bestämmes de meri*
dionala och sagittala brännlinjernas lägen
med ett avläsningsmikroskop på en gra*
derad släda.
b) Linsen, som skall undersökas, placeras
på ett spektrometerbord. Kikaren inställes
för parallella strålar. För olika kikare*
lägen bestämmes rutnätsplattans läge, så
att antingen de vertikala (meridionalsnitt)
eller horisontella (sagittalsnitt) linjerna
synas skarpt.
3. Koma. Försök utföras med olika zon*
bländare. Man låter ett parallellt ljus*
knippe, som bildar vinkel med linsens
huvudaxel, infalla mot linsen och under*
söker brännytans utseende. Astigmatis*
men och koma överlagras, så att svårig*
heter uppstå att experimentellt skilja dessa
fel från varandra.
4. Bildkrökning. En relativt stor belyst
yta indelas i rutor. Med ett avläsnings*
mikroskop på en släda med skala kunna
de olika rutornas bildavstånd bestämmas
och således kan en uppfattning av bild*
krökningens storlek för olika vinklar er*
hållas som funktion av vinkeln mellan
den infallande strålriktningen och linsens
huvudaxel.
5. Bilddistorsion. Lateralförstoringen be*
stämmes för olika stora föremål. Bild*
distorsionen uttryckes matematiskt i skill*
nåden mellan den riktiga och den upp*
mätta bildhöjden.
6. Färgavvikning. Brännvidden bestäm*
mes för olika spektralfärger och för olika
zonradier.
Begränsning av ljusknippen, bländare,
belysning och upplösningsförmåga
Bländare
I optiska system spela dessa en väsent*
lig roll. Bländarna bestämma öppningen
hos strålknippena och därigenom bildkva*
liteten och ljusstyrkan. I fig. 5/43 åskåd*
liggöres olika bländare för ett optiskt
796
