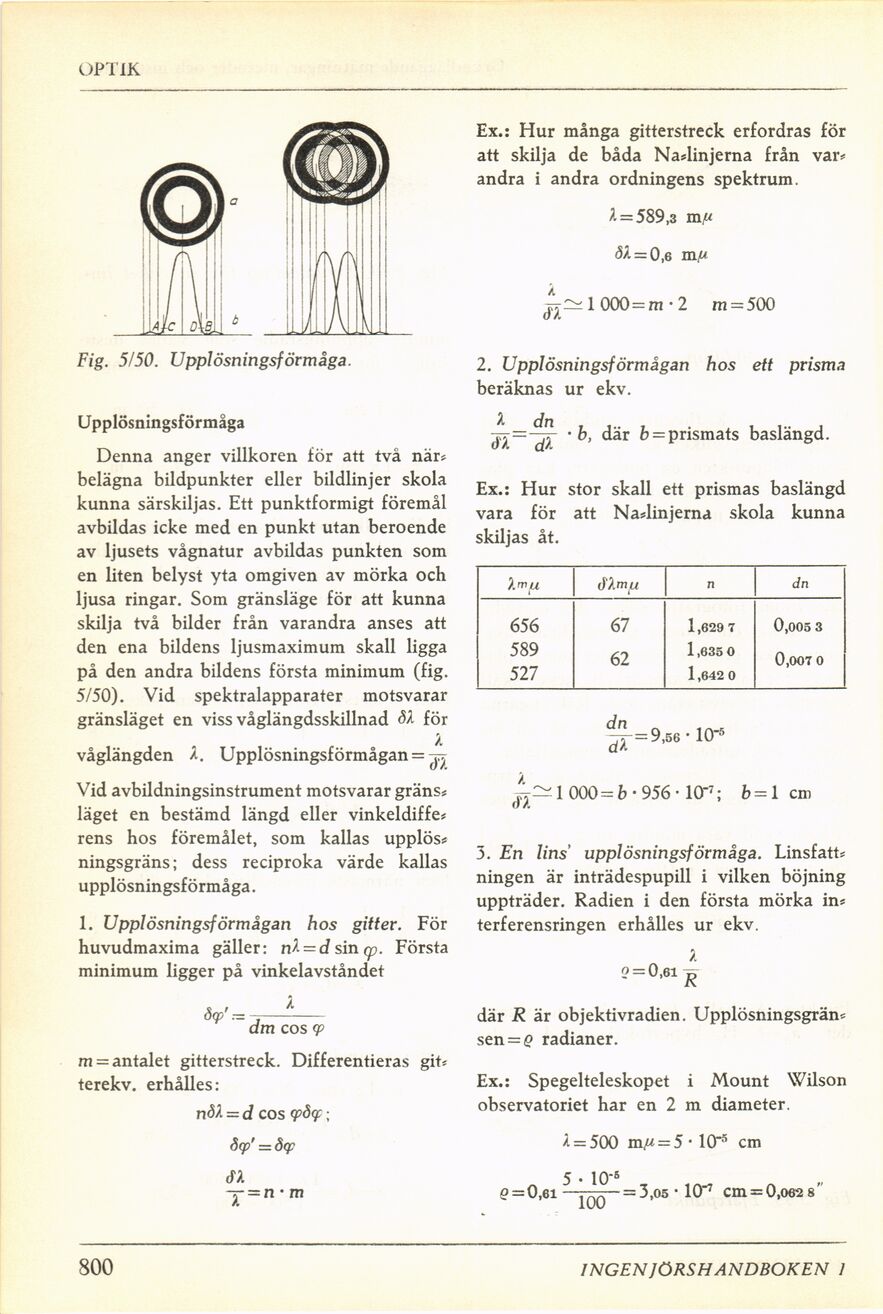

OPTIK
Fig. 5/50. Upplösningsförmåga.
Upplösningsförmåga
Denna anger villkoren för att två när*
belägna bildpunkter eller bildlinjer skola
kunna särskiljas. Ett punktformigt föremål
avbildas icke med en punkt utan beroende
av ljusets vågnatur avbildas punkten som
en liten belyst yta omgiven av mörka och
ljusa ringar. Som gränsläge för att kunna
skilja två bilder från varandra anses att
den ena bildens ljusmaximum skall ligga
på den andra bildens första minimum (fig.
5/50). Vid spektralapparater motsvarar
gränsläget en viss våglängdsskillnad 81 för
X
våglängden A. Upplösningsförmågan = ^
Vid avbildningsinstrument motsvarar gräns*
läget en bestämd längd eller vinkeldiffe*
rens hos föremålet, som kallas upplös*
ningsgräns; dess reciproka värde kallas
upplösningsförmåga.
1. Upplösningsförmågan hos gitter. För
huvudmaxima gäller: n?- = dsinq). Första
minimum ligger på vinkelavståndet
Stp –
dm eos <p
m = antalet gitterstreck. Differentieras git*
terekv. erhålles:
n<5A = d eos (p8y;
8<p’ =z8qp
<n
T = n-m
Ex.: Hur många gitterstreck erfordras för
att skilja de båda Na*linjerna från var*
andra i andra ordningens spektrum.
A = 589,3 mix
<5Å = 0,6 m«
jj— 1 000 = m • 2 m = 500
2. Upplösningsförmågan hos ett prisma
beräknas ur ekv.
’b, där b = prismats baslängd.
Ex.: Hur stor skall ett prismas baslängd
vara för att Na*linjerna skola kunna
skiljas åt.
Xmu <f).mu n dn
656 67 1,629 7 0,005 3
589 62 1,635 O O,007 0
527 1,642 0
jj— 1 000 = b • 956 • 10"7; i> = l cm
3. En lins’ upplösningsförmåga. Linsfatt*
ningen är inträdespupill i vilken böjning
uppträder. Radien i den första mörka in*
terferensringen erhålles ur ekv.
X
Q = 0,61 ^r
där R är objektivradien. Upplösningsgrän*
sen = £> radianer.
Ex.: Spegelteleskopet i Mount Wilson
observatoriet har en 2 m diameter.
A = 500 m^ = 5 • 10"5 cm
5 • 10’5
Q = 0,61 1nn = 3,05 • 10"7 Cm = 0,062 8
800
INGEN JÖRSH ANDBOKEN I
