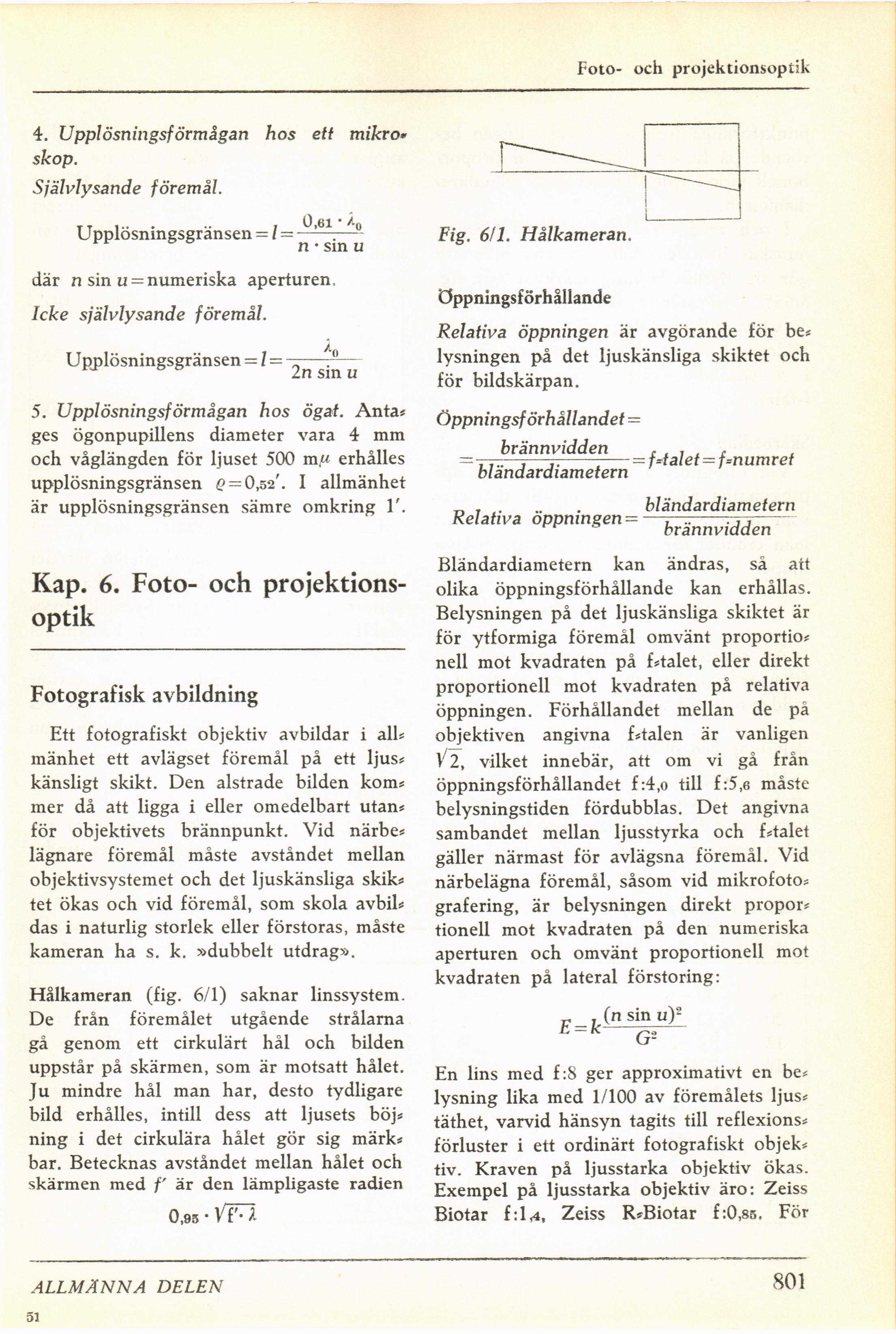

Foto- och projektionsoptik
4. Upplösningsförmågan hos ett
mikroskop.
Självlysande föremål.
TT ... . •• , 0,6i
Upplosnmgsgransen = / =-——
n • sin u
där n sin u — numeriska aperturen.
Icke självlysande föremål.
An
Upplösningsgränsen = l =
2 n sin u
5. Upplösningsförmågan hos ögat. Anta*
ges ögonpupillens diameter vara 4 mm
och våglängden för ljuset 500 m,« erhålles
upplösningsgränsen £> = 0,52’. I allmänhet
är upplösningsgränsen sämre omkring 1’.
Kap. 6. Foto- och
projektionsoptik
Fotografisk avbildning
Ett fotografiskt objektiv avbildar i all*
mänhet ett avlägset föremål på ett ljus*
känsligt skikt. Den alstrade bilden kom*
mer då att ligga i eller omedelbart utan*
för objektivets brännpunkt. Vid närbe*
lägnare föremål måste avståndet mellan
objektivsystemet och det ljuskänsliga skik*
tet ökas och vid föremål, som skola avbil*
das i naturlig storlek eller förstoras, måste
kameran ha s. k. »dubbelt utdrag».
Hålkameran (fig. 6/1) saknar linssystem.
De från föremålet utgående strålarna
gå genom ett cirkulärt hål och bilden
uppstår på skärmen, som är motsatt hålet.
Ju mindre hål man har, desto tydligare
bild erhålles, intill dess att ljusets böj*
ning i det cirkulära hålet gör sig märk*
bar. Betecknas avståndet mellan hålet och
skärmen med f är den lämpligaste radien
0,95 • VFI
Fig. 6/1. Hålkameran.
öppningsförhållande
Relativa öppningen är avgörande för be*
lysningen på det ljuskänsliga skiktet och
för bildskärpan.
Öppningsförhållandet =
brännvidden
bländardiametern
= fätalet = f=numret
„ ...........blandardiametern
Relativa öppningen = —j—r.-rji–-
brannvidden
Bländardiametern kan ändras, så att
olika öppningsförhållande kan erhållas.
Belysningen på det ljuskänsliga skiktet är
för ytformiga föremål omvänt proportio*
neil mot kvadraten på f*talet, eller direkt
proportionell mot kvadraten på relativa
öppningen. Förhållandet mellan de på
objektiven angivna f*talen är vanligen
V2, vilket innebär, att om vi gå från
öppningsförhållandet f:4,o till f:5,e måste
belysningstiden fördubblas. Det angivna
sambandet mellan ljusstyrka och f*talet
gäller närmast för avlägsna föremål. Vid
närbelägna föremål, såsom vid mikrofoto*
grafering, är belysningen direkt propor*
tionell mot kvadraten på den numeriska
aperturen och omvänt proportionell mot
kvadraten på lateral förstoring:
E = k
(n sin u)2
G-
En lins med f:S ger approximativt en be*
lysning lika med 1/100 av föremålets ljus*
täthet, varvid hänsyn tagits till reflexions*
förluster i ett ordinärt fotografiskt objek*
tiv. Kraven på ljusstarka objektiv ökas.
Exempel på ljusstarka objektiv äro: Zeiss
Biotar f:l<4, Zeiss R*Biotar f:0,85. För
ALLMÄNNA DELEN
51
801
