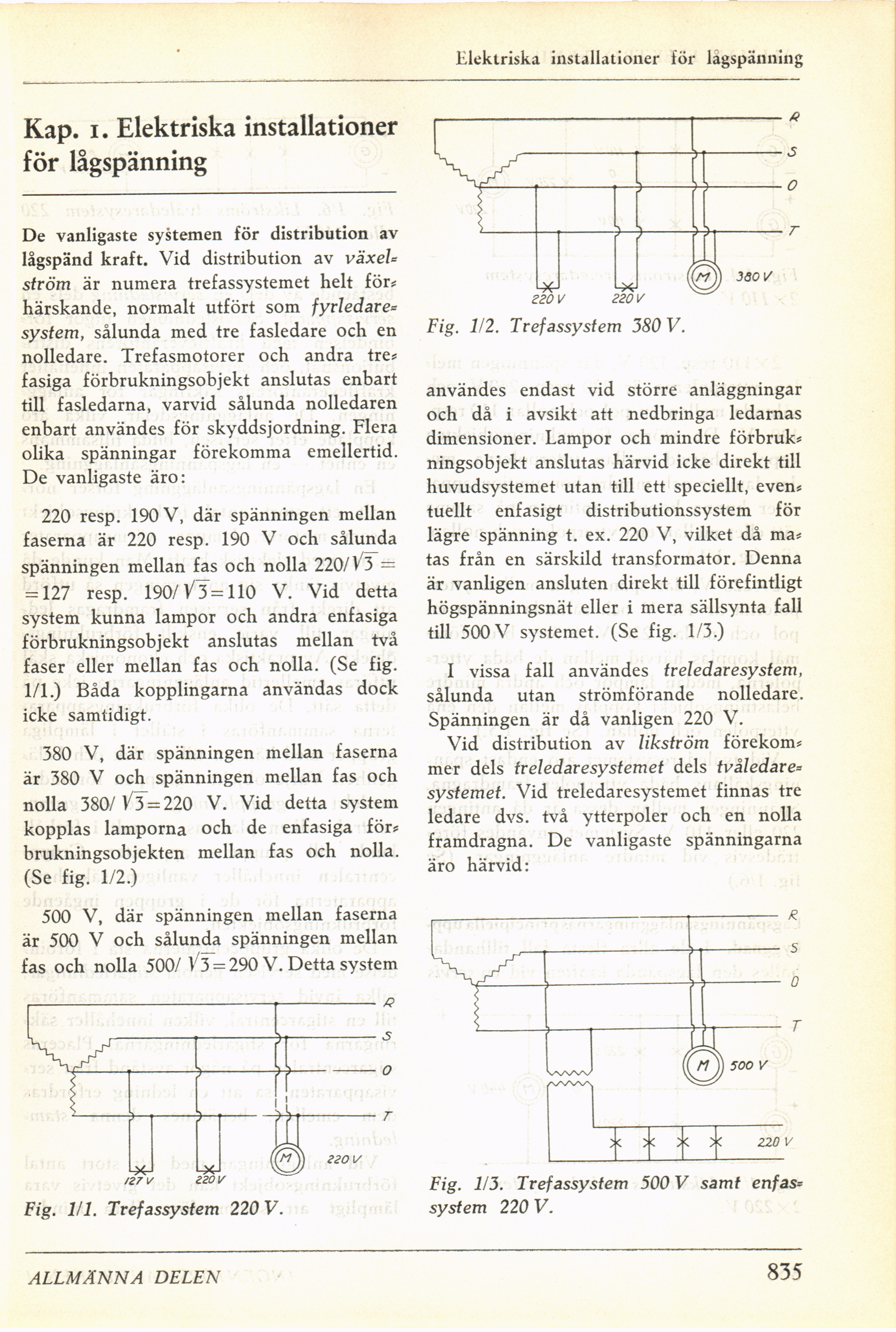

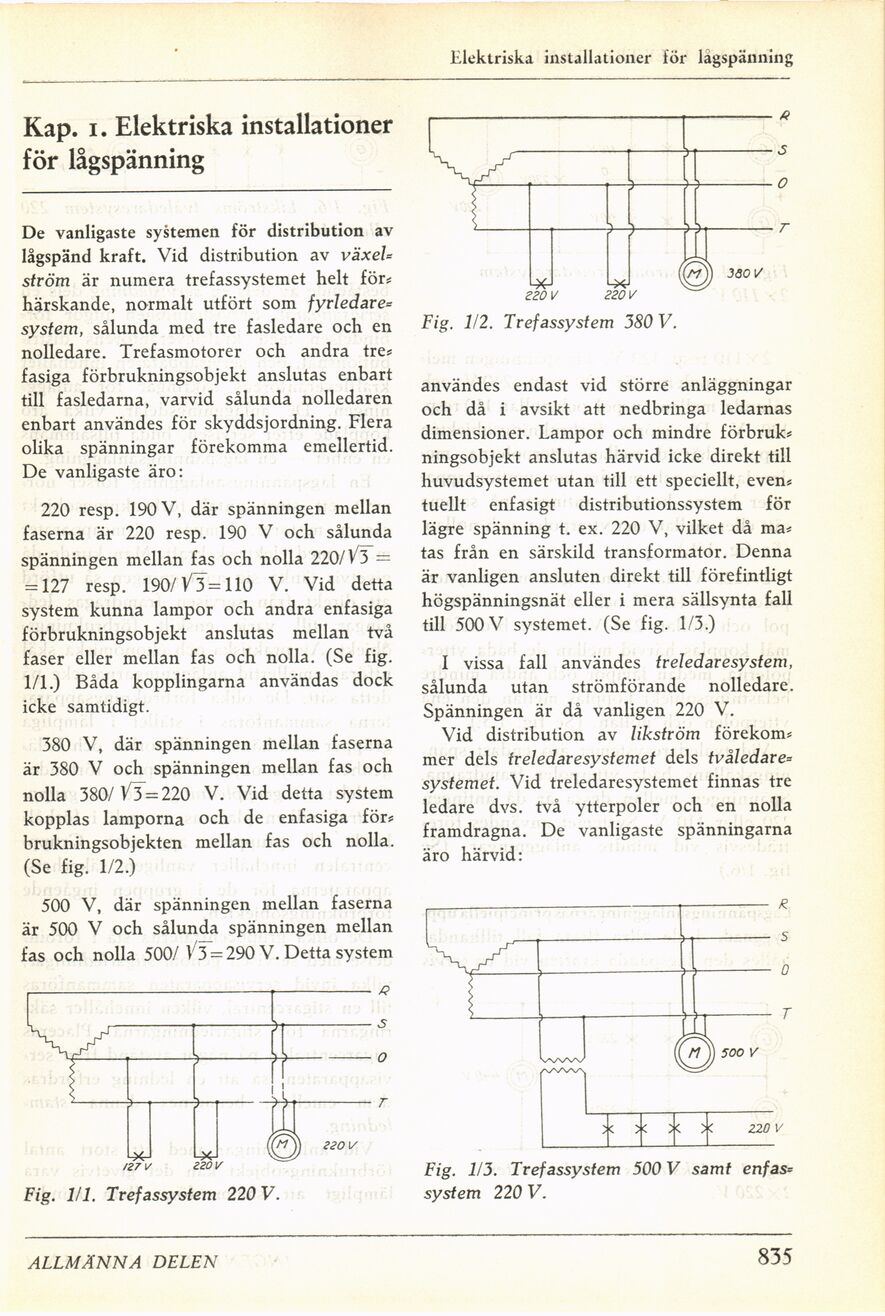

Elektriska installationer för lagspänning

Kap. i. Elektriska installationer
för lågspänning

De vanligaste systemen för distribution av
lågspänd kraft. Vid distribution av växeU
ström är numera trefassystemet helt för*
härskande, normalt utfört som
fyrledare-system, sålunda med tre fasledare och en
nolledare. Trefasmotorer och andra tre*
fasiga förbrukningsobjekt anslutas enbart
till fasledarna, varvid sålunda nolledaren
enbart användes för skyddsjordning. Flera
olika spänningar förekomma emellertid.
De vanligaste äro:

220 resp. 190 V, där spänningen mellan
faserna är 220 resp. 190 V och sålunda
spänningen mellan fas och nolla 220/V 3 =
= 127 resp. 190/V 3 = 110 V. Vid detta
system kunna lampor och andra enfasiga
förbrukningsobjekt anslutas mellan två
faser eller mellan fas och nolla. (Se fig.
1/1.) Båda kopplingarna användas dock
icke samtidigt.

380 V, där spänningen mellan faserna
är 380 V och spänningen mellan fas och
nolla 380/1 3 = 220 V. Vid detta system
kopplas lamporna och de enfasiga för*
brukningsobjekten mellan fas och nolla.
(Se fig. 1/2.)

500 V, där spänningen mellan faserna
är 500 V och sålunda spänningen mellan
fas och nolla 500/ VT= 290 V. Detta system

Fig. 1/1. Trefassystem 220 V.

Fig. 1/2. Trefassystem 380 V.

användes endast vid större anläggningar
och då i avsikt att nedbringa ledarnas
dimensioner. Lampor och mindre förbruk*
ningsobjekt anslutas härvid icke direkt till
huvudsystemet utan till ett speciellt, even*
tuellt enfasigt distributionssystem för
lägre spänning t. ex. 220 V, vilket då ma*
tas från en särskild transformator. Denna
är vanligen ansluten direkt till förefintligt
högspänningsnät eller i mera sällsynta fall
till 500 V systemet. (Se fig. 1/3.)

I vissa fall användes treledaresystem,
sålunda utan strömförande nolledare.
Spänningen är då vanligen 220 V.

Vid distribution av likström förekom*
mer dels treledaresystemet dels tvåledare=
systemet. Vid treledaresystemet finnas tre
ledare dvs. två ytterpoler och en nolla
framdragna. De vanligaste spänningarna
äro härvid:

Fig. 1/3. Trefassystem 500 V samt enfas*
system 220 V.
