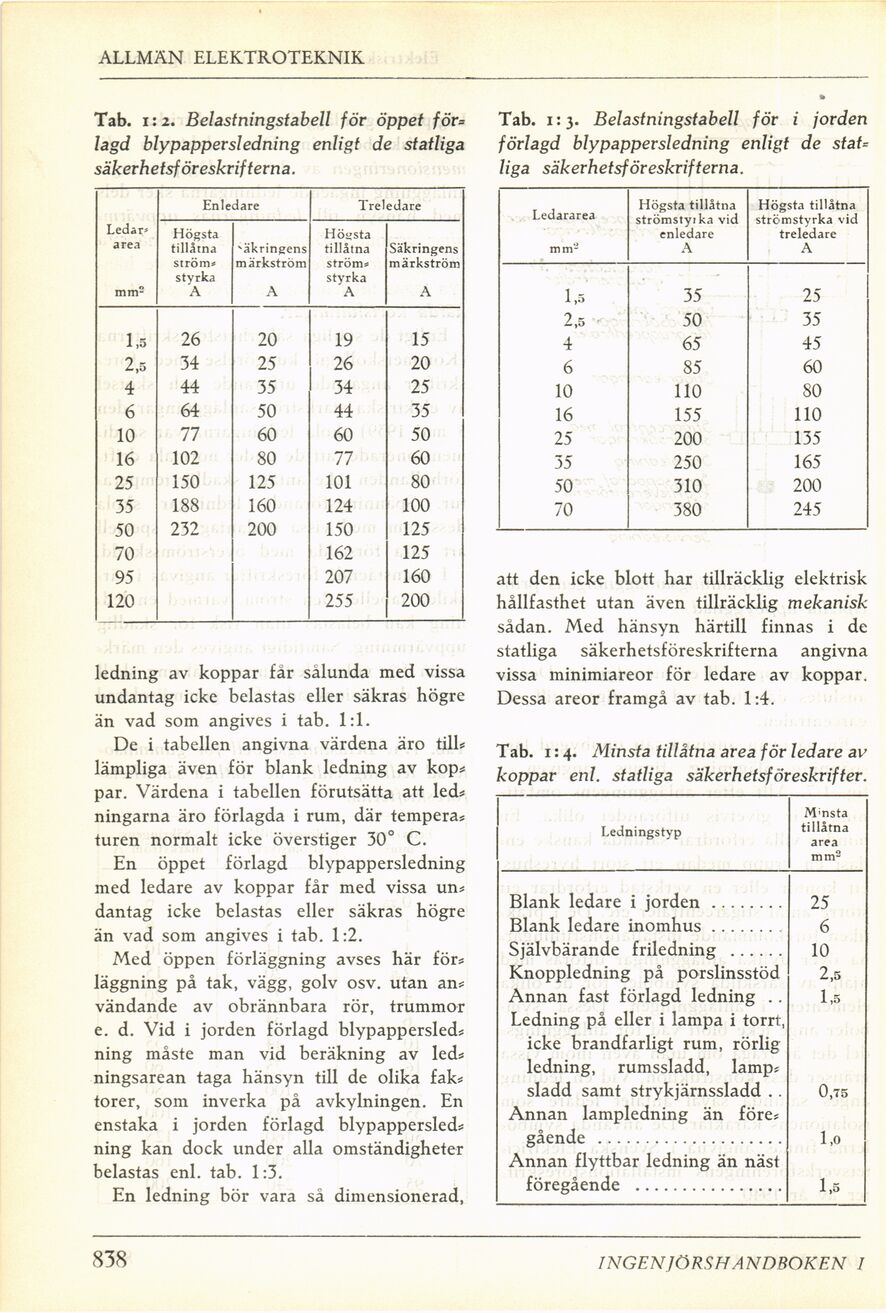

ALLMÄN ELEKTROTEKNIK
Tab. 1:2. Belastningstabell för öppet för=
lagd blypappersledning enligt de statliga
säkerhetsföreskrifterna.
Enledare Treledare
Ledar» area mm2 Högsta tillåtna ström* styrka a väkringens märkström a Högsta tillåtna ström» styrka a Säkringens märkström a
1,5 26 20 19 15
2,5 34 25 26 20
4 44 35 34 25
6 64 50 44 35
10 77 60 60 50
16 102 80 77 60
25 150 125 101 80
35 188 160 124 100
50 232 200 150 125
70 162 125
95 207 160
120 255 200
ledning av koppar får sålunda med vissa
undantag icke belastas eller säkras högre
än vad som angives i tab. 1:1.
De i tabellen angivna värdena äro tills
lämpliga även för blank ledning av kop?
par. Värdena i tabellen förutsätta att led?
ningarna äro förlagda i rum, där tempera?
turen normalt icke överstiger 30° C.
En öppet förlagd blypappersledning
med ledare av koppar får med vissa un?
dantag icke belastas eller säkras högre
än vad som angives i tab. 1:2.
Med öppen förläggning avses här för?
läggning på tak, vägg, golv osv. utan an?
vändande av obrännbara rör, trummor
e. d. Vid i jorden förlagd blypappersled?
ning måste man vid beräkning av led?
ningsarean taga hänsyn till de olika fak?
torer, som inverka på avkylningen. En
enstaka i jorden förlagd blypappersled?
ning kan dock under alla omständigheter
belastas enl. tab. 1:3.
En ledning bör vara så dimensionerad,
Tab. 1:3. Belastningstabell för i jorden
förlagd blypappersledning enligt de stat=
liga säkerhetsföreskrifterna.
Ledararea mm2 Högsta tillåtna strömstyika vid enledare a Högsta tillåtna strömstyrka vid treledare a
1,5 35 25
2,5 50 35
4 65 45
6 85 60
10 110 80
16 155 110
25 200 135
35 250 165
50 310 200
70 380 245
att den icke blott har tillräcklig elektrisk
hållfasthet utan även tillräcklig mekanisk
sådan. Med hänsyn härtill finnas i de
statliga säkerhetsföreskrifterna angivna
vissa minimiareor för ledare av koppar.
Dessa areor framgå av tab. 1:4.
Tab. i: 4. Minsta tillåtna area för ledare av
koppar enl. statliga säkerhetsföreskrifter.
Ledningstyp Mrnsta tillåtna area mm2
Blank ledare i jorden ........ 25
Blank ledare inomhus........ 6
Självbärande friledning ...... 10
Knoppledning på porslinsstöd 2,5
Annan fast förlagd ledning . . 1,5
Ledning på eller i lampa i torrt, icke brandfärligt rum, rörlig ledning, rumssladd, lamp? sladd samt strykjärnssladd . . 0,75
Annan lampledning än före? gående .................... 1,0
Annan flyttbar ledning än näst föregående ................ 1,5
838
INGENfÖRSHANDBOKEN I
