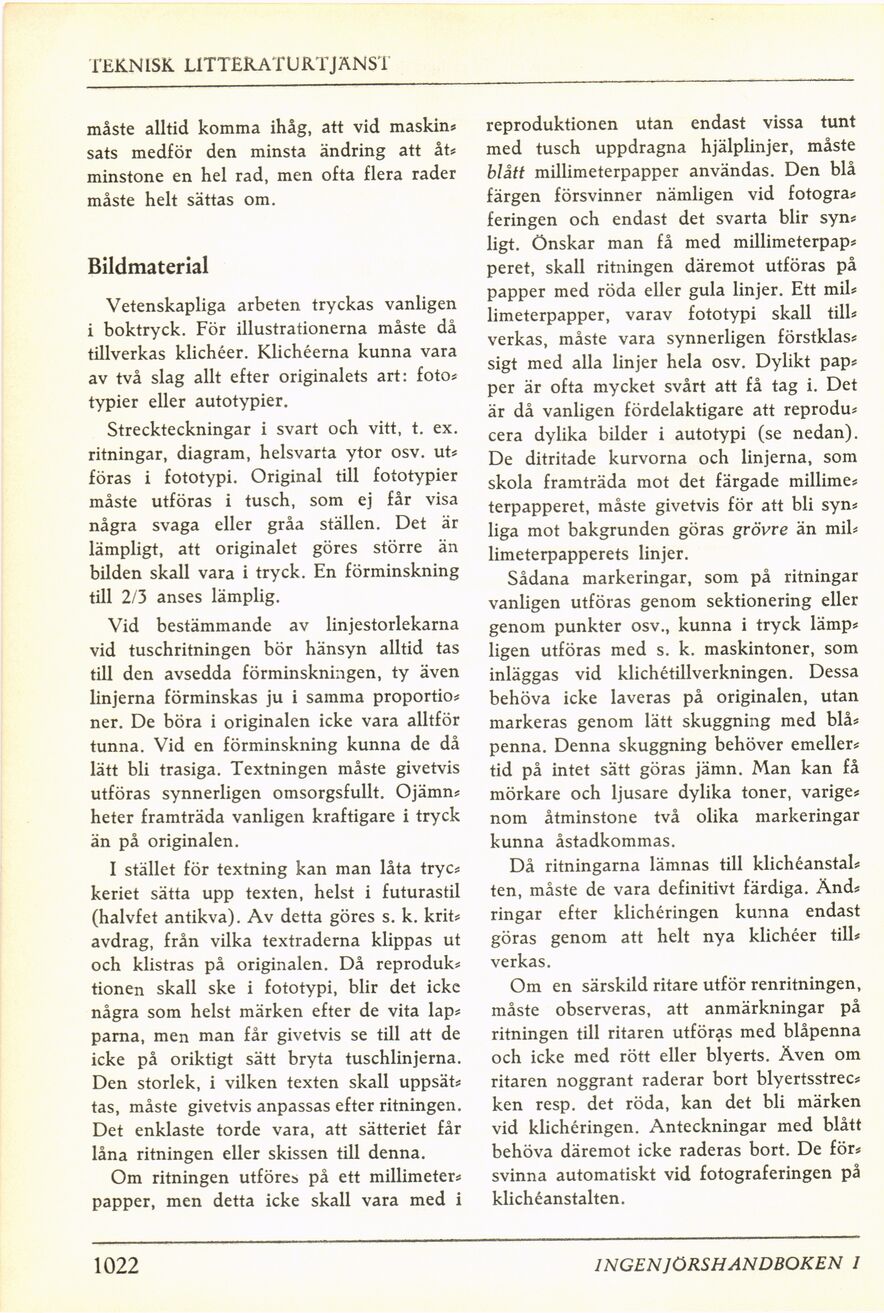

TEKNISK LITTERATURTJÄNST
måste alltid komma ihåg, att vid maskins
sats medför den minsta ändring att åt*
minstone en hel rad, men ofta flera rader
måste helt sättas om.
Bildmaterial
Vetenskapliga arbeten tryckas vanligen
i boktryck. För illustrationerna måste då
tillverkas klichéer. Klichéerna kunna vara
av två slag allt efter originalets art: foto*
typier eller autotypier.
Streckteckningar i svart och vitt, t. ex.
ritningar, diagram, helsvarta ytor osv. ut*
föras i fototypi. Original till fototypier
måste utföras i tusch, som ej får visa
några svaga eller gråa ställen. Det är
lämpligt, att originalet göres större än
bilden skall vara i tryck. En förminskning
till 2/3 anses lämplig.
Vid bestämmande av linjestorlekarna
vid tuschritningen bör hänsyn alltid tas
till den avsedda förminskningen, ty även
linjerna förminskas ju i samma proportio*
ner. De böra i originalen icke vara alltför
tunna. Vid en förminskning kunna de då
lätt bli trasiga. Textningen måste givetvis
utföras synnerligen omsorgsfullt. Ojämn*
heter framträda vanligen kraftigare i tryck
än på originalen.
I stället för textning kan man låta tryc*
keriet sätta upp texten, helst i futurastil
(halvfet antikva). Av detta göres s. k. krit*
avdrag, från vilka textraderna klippas ut
och klistras på originalen. Då reproduk*
tionen skall ske i fototypi, blir det icke
några som helst märken efter de vita lap*
parna, men man får givetvis se till att de
icke på oriktigt sätt bryta tuschlinjerna.
Den storlek, i vilken texten skall uppsät*
tas, måste givetvis anpassas efter ritningen.
Det enklaste torde vara, att sätteriet får
låna ritningen eller skissen till denna.
Om ritningen utföres på ett millimeter*
papper, men detta icke skall vara med i
reproduktionen utan endast vissa tunt
med tusch uppdragna hjälplinjer, måste
blått millimeterpapper användas. Den blå
färgen försvinner nämligen vid fotogra*
feringen och endast det svarta blir syn*
ligt. Önskar man få med millimeterpap*
peret, skall ritningen däremot utföras på
papper med röda eller gula linjer. Ett mil*
limeterpapper, varav fototypi skall till*
verkas, måste vara synnerligen förstklas*
sigt med alla linjer hela osv. Dylikt pap*
per är ofta mycket svårt att få tag i. Det
är då vanligen fördelaktigare att reprodu*
cera dylika bilder i autotypi (se nedan).
De ditritade kurvorna och linjerna, som
skola framträda mot det färgade millime*
terpapperet, måste givetvis för att bli syn*
liga mot bakgrunden göras grövre än mil*
limeterpapperets linjer.
Sådana markeringar, som på ritningar
vanligen utföras genom sektionering eller
genom punkter osv., kunna i tryck lämp*
ligen utföras med s. k. maskintoner, som
inläggas vid klichétillverkningen. Dessa
behöva icke laveras på originalen, utan
markeras genom lätt skuggning med blå*
penna. Denna skuggning behöver emeller*
tid på intet sätt göras jämn. Man kan få
mörkare och ljusare dylika toner, varige*
nom åtminstone två olika markeringar
kunna åstadkommas.
Då ritningarna lämnas till klichéanstal*
ten, måste de vara definitivt färdiga. And*
ringar efter klichéringen kunna endast
göras genom att helt nya klichéer till*
verkas.
Om en särskild ritare utför renritningen,
måste observeras, att anmärkningar på
ritningen till ritaren utföras med blåpenna
och icke med rött eller blyerts. Även om
ritaren noggrant raderar bort blyertsstrec*
ken resp. det röda, kan det bli märken
vid klichéringen. Anteckningar med blått
behöva däremot icke raderas bort. De för*
svinna automatiskt vid fotograferingen på
klichéanstalten.
