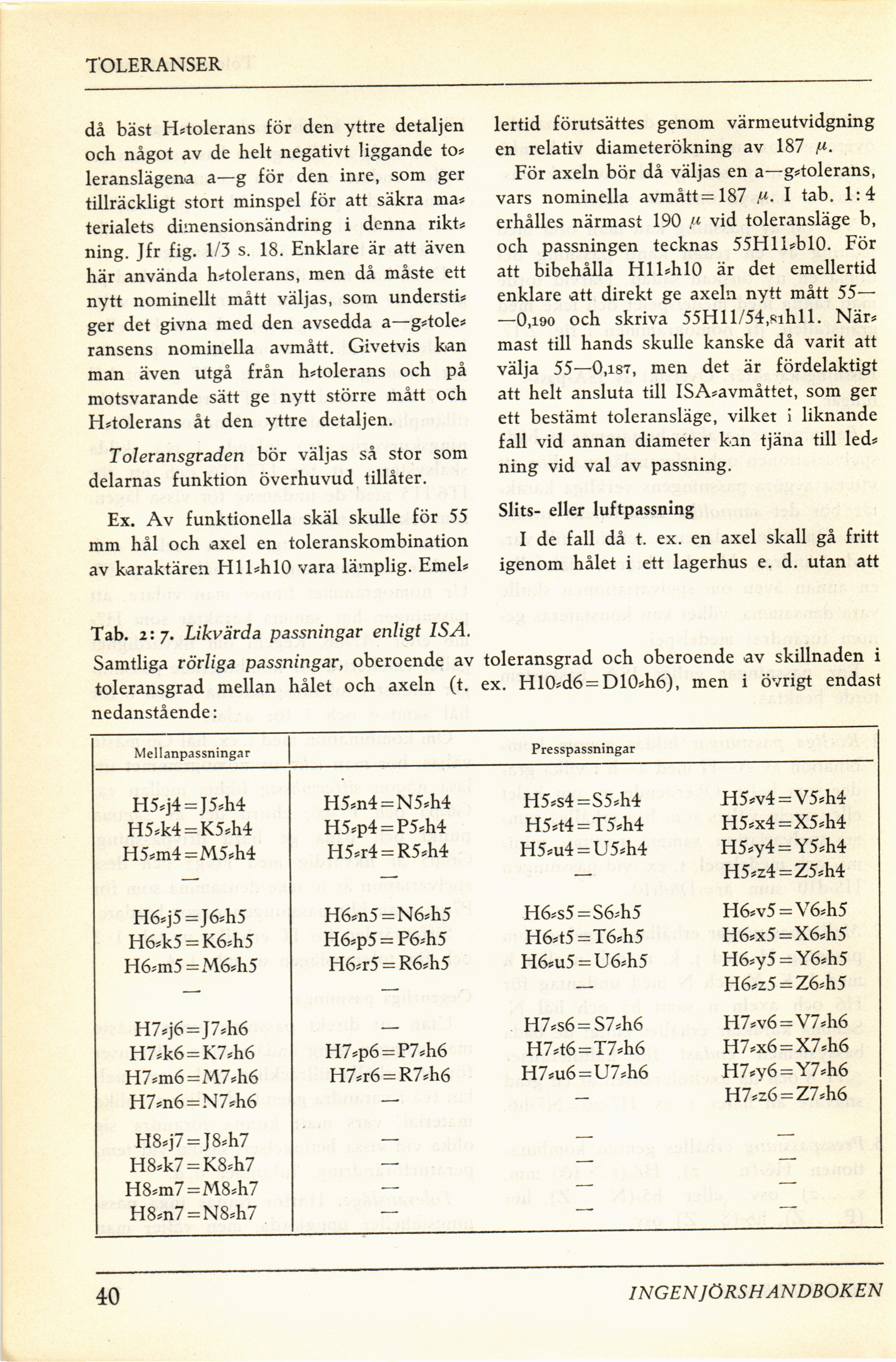

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

TOLERANSER

då bäst Hstolerans för den yttre detaljen
och något av de helt negativt liggande tos
leranslägena a—g för den inre, som ger
tillräckligt stort minspel för att säkra mas
terialets dimensionsändring i denna rikts
ning. Jfr fig. 1/3 s. 18. Enklare är att även
här använda hstolerans, men då måste ett
nytt nominellt mått väljas, som understis
ger det givna med den avsedda a—gstoles
ransens nominella avmått. Givetvis kan
man även utgå från hstolerans och på
motsvarande sätt ge nytt större mått och
Hstolerans åt den yttre detaljen.

Toleransgraden bör väljas så stor som
delarnas funktion överhuvud tillåter.

Ex. Av funktionella skäl skulle för 55
mm hål och axel en toleranskombination
av karaktären HlLhlO vara lämplig. Emels

Tab. 2:7. Likvärda passningar enligt ISA.

lertid förutsättes genom värmeutvidgning
en relativ diameterökning av 187

För axeln bör då väljas en a—gstolerans,
vars nominella avmått =187 I tab. 1:4
erhålles närmast 190 /< vid toleransläge b,
och passningen tecknas 55Hllsbl0. För
att bibehålla HllshlO är det emellertid
enklare att direkt ge axeln nytt mått 55—
—O,i90 och skriva 55Hll/54,sihll. Närs
mast till hands skulle kanske då varit att
välja 55—0,187, men det är fördelaktigt
att helt ansluta till ISAsavmåttet, som ger
ett bestämt toleransläge, vilket i liknande
fall vid annan diameter kan tjäna till leds
ning vid val av passning.

Slits- eller luftpassning

I de fall då t. ex. en axel skall gå fritt
igenom hålet i ett lagerhus e. d. utan att

Mellanpassningar Presspassningar
H5sj4=J5sh4 H5*n4=N5sh4 H5ss4=S5sh4 H5sv4=V5sh4
H5sk4 = K5sh4 H5sP4 = P5sh4 H5st4=T5sh4 H5sx4=X5sh4
H5sm4=M5sh4 H5sr4 = R5sh4 H5su4 = U5sh4 H5*y4 = Y5sh4
— — — H5sz4=Z5sh4
H6sj5=J6sh5 H6sn5=N6sh5 H6ss5=S6sh5 H6sv5=V6sh5
H6sk5 = K6sh5 H6sP5 = P6sh5 H6st5=T6sh5 H6sx5=X6sh5
H6sm5=M6sh5 H6sr5 = R6sh5 H6su5 = U6sh5 H6sy5 —Y6sh5
— — — H6sz5 = Z6sh5
H7sj6=J7sh6 — H7ss6 = S7sh6 H7sv6=V7sh6
H7sk6 = K7sh6 H7sP6=P7sh6 H7st6=T7sh6 H7sx6 = X7sh6
H7sm6=M7sh6 H7sr6 = R7sh6 H7su6=U7sh6 H7*y6 = Y7sh6
H7sn6=N7*h6 — - H7sz6 = Z7sh6
H8sj7=J8sh7 — — —
H8sk7 = K8sh7 — — —
H8sm7=M8sh7 — — —
H8sn7 = N8sh7 — — —

Samtliga rörliga passningar, oberoende av toleransgrad och oberoende av skillnaden i
toleransgrad mellan hålet och axeln (t. ex. H10sd6 = D10sh6), men i övrigt endast
nedanstående:

40

INGEN ]ÖRS HANDBOKEN
