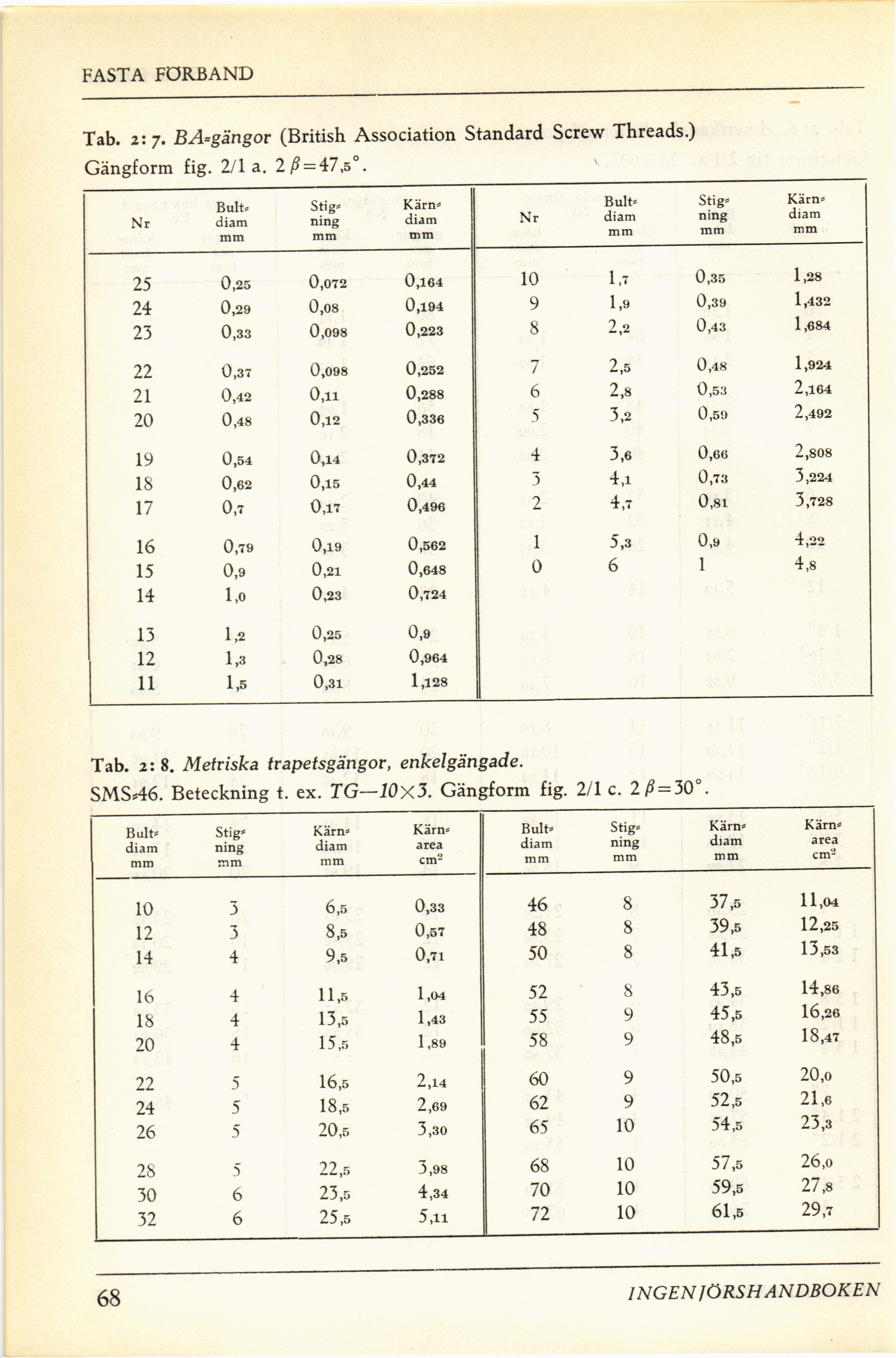

FASTA FÖRBAND
Tab. 2:7. BA=gängor (British Association Standard Screw Threads.)
Gängform fig. 2/1 a. 2)8 = 47,5°. <
Nr Bult» diam mm Stig» ning mm Kärn» diam mm
25 0,25 0,072 0,164
24 0,29 0,08 0,194
23 0,33 0,098 0,223
22 0,37 0,098 0,252
21 0,42 0,11 0,288
20 0,48 0,12 0,336
19 0,54 0,14 0,372
18 0,62 0,15 0,44
17 0,7 0,17 0,496
16 0,79 0,19 0,562
15 0,9 0,21 0,648
14 1,0 0,23 0,724
13 1,2 0,25 0,9
12 1,3 0,28 0,964
11 1,5 0,31 1,128
68
INGEN JÖRSH ANDBOKEN
10 1,7 0,35 1,28
9 1,9 0,39 1,432
8 2,2 0,43 1,684
7 2,5 0,48 1,924
6 2,8 0,53 2,164
5 3,2 0,59 2,492
4 3,6 0,66 2,808
3 4,1 0,73 3,224
2 4,7 0,81 3,728
1 5,3 0,9 4,22
0 6 1 4,8
Tab. 2: 8. Metriska trapetsgängor, enkelgängade.
SMS*46. Beteckning t. ex. TG—10X3. Gängform fig. 2/1 c. 2/3 = 30°.
Bult*
diam
mm
Stig»
ning
mm
Kärn»
diam
mm
Kärn»
area
cm3
10 3 6,5 0,33
12 3 8,5 0,57
14 4 9,5 0,7i
16 4 11,5 1,04
18 4 13,5 1,43
20 4 15,5 1,89
22 5 16,5 2,14
24 5 18,5 2,69
26 5 20,5 3,30
28 5 22,5 3,98
30 6 23,5 4,34
32 6 25,5 5,ii
46 8 37,5 11,04
48 8 39,5 12,25
50 8 41,5 13,53
52 8 43,5 14,86
55 9 45,5 16,26
58 9 48,5 18,47
60 9 50,5 20,o
62 9 52,5 21,6
65 10 54,5 23,3
68 10 57,5 26,o
70 10 59,5 27,8
72 10 61,5 29,7
