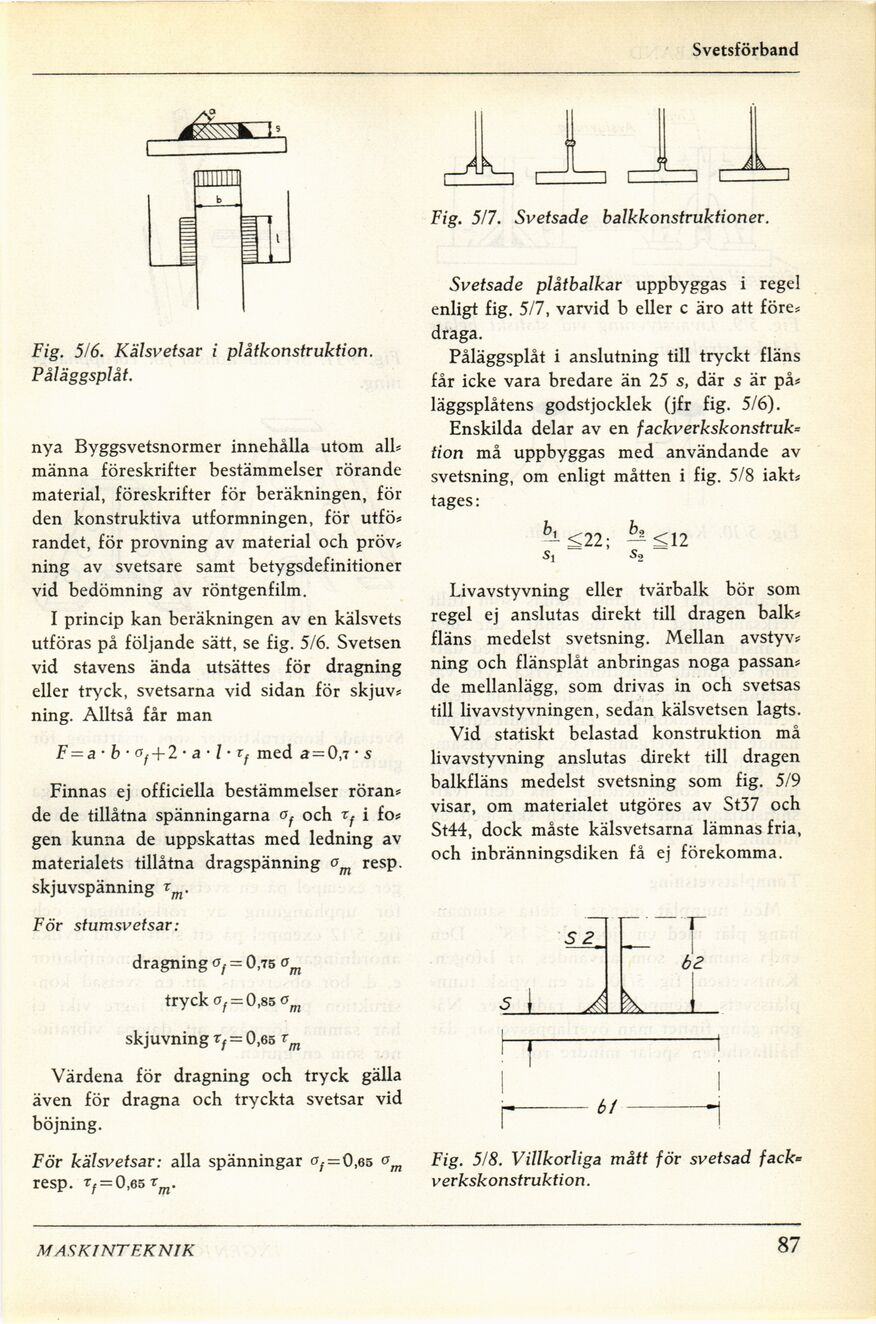

Press- och krympförband
Fig. 5/6. Kälsv etsar i plåtkonstruktion.
Påläggsplåt.
nya Byggsvetsnormer innehålla utom all*
männa föreskrifter bestämmelser rörande
material, föreskrifter för beräkningen, för
den konstruktiva utformningen, för utfö*
randet, för provning av material och pröv*
ning av svetsare samt betygsdefinitioner
vid bedömning av röntgenfilm.
I princip kan beräkningen av en kälsvets
utföras på följande sätt, se fig. 5/6. Svetsen
vid stavens ända utsättes för dragning
eller tryck, svetsarna vid sidan för skjuv*
ning. Alltså får man
F = a • b • Of+2 • a -1- tf med a = 0,7 • 5
Finnas ej officiella bestämmelser röran*
de de tillåtna spänningarna of och rf i fo*
gen kunna de uppskattas med ledning av
materialets tillåtna dragspänning om resp.
skjuvspänning r
För stumsvetsar:
dragning of = 0,75 om
tryck gf =■ 0,85 <?m
skjuvning rf = 0,65 r
Värdena för dragning och tryck gälla
även för dragna och tryckta svetsar vid
böjning.
För kälsvetsar: alla spänningar (^ = 0,65 °m
resp. rf = 0,65Tm.
Fig. 5/7. Svetsade balkkonstruktioner.
Svetsade plåtbalkar uppbyggas i regel
enligt fig. 5/7, varvid b eller c äro att före*
draga.
Påläggsplåt i anslutning till tryckt fläns
får icke vara bredare än 25 s, där s är på*
läggsplåtens godstjocklek (jfr fig. 5/6).
Enskilda delar av en fackverkskonstruk=
tion må uppbyggas med användande av
svetsning, om enligt måtten i fig. 5/8 iakt*
tages:
b±£22;
s,
<12
Livavstyvning eller tvärbalk bör som
regel ej anslutas direkt till dragen balk*
fläns medelst svetsning. Mellan avstyv*
ning och flänsplåt anbringas noga passan*
de mellanlägg, som drivas in och svetsas
till livavstyvningen, sedan kälsvetsen lagts.
Vid statiskt belastad konstruktion må
livavstyvning anslutas direkt till dragen
balkfläns medelst svetsning som fig. 5/9
visar, om materialet utgöres av St37 och
St44, dock måste kälsvetsarna lämnas fria,
och inbränningsdiken få ej förekomma.
Fig. 5/8. Villkorliga mått för svetsad fack=
verkskonstruktion.
MASKINTEKNIK
87
